Linear Technology Corporation présente les LTC2470 et LTC2472, une paire de CAN delta-sigma, 16 bits, intégrant une référence de tension de grande précision, dans des petits boîtiers DFN et MSOP, 3 mm x 3 mm, de 12 broches. La référence de tension intégrée du composant, de 1,25 V, présente une dérive en température de 2 ppm/°C et une précision initiale de 0,1%, pour la mesure de précision dans les applications à faible espace. Les deux CAN procurent une résolution 16 bits garantis, sans perte de code, à des vitesses d’échantillonnage de sortie de 250 éch./s ou 1 kéch./s, au choix. Les LTC2470 et LTC2472 sont idéals pour le pilotage de systèmes et l’acquisition de données requérant de grandes vitesses de sortie.
Fonctionnant sur une seule alimentation, de 2,7 V à 5,5 V, ces CAN sont conçus pour mesurer les tensions unipolaires (LTC2470) ou différentielles (LTC2472) provenant de capteurs, via des interfaces série SPI. Avec sa référence de tension interne de 1,25 V, le LTC2470 peut mesurer une tension d’entrée asymétrique comprise entre 0 V et 1,25 V, alors que le LTC2472 peut mesurer une tension d’entrée différentielle jusqu’à ± 1,25 V.
Les LTC2470 / LTC2472, à usage multiple, réalisent d’excellentes performances en valeurs continues, sur 16 bits, avec une erreur de non-linéarité intégrale de 2 LSB (typ.) à 250 éch./s., un bruit de transition de 3 µVeff. et une erreur de gain de 0,25% (max). Un oscillateur interne permet de se passer de composants externes pour réaliser les conversions.
Les LTC2470 / LTC2472 consomment 3,5 mA pendant une conversion. Après chaque conversion, le CAN commute en mode demi sommeil, réduisant la consommation à moins de 1,5 mA (max.). La consommation peut être encore réduite à moins de 2 µA (max.), en mettant le convertisseur en mode sommeil. Les LTC2470 / LTC2472 intègrent également un réseau d’échantillonnage propriétaire qui réduit l’intensité d’entrée à moins de 50 nA, ce qui rend possible une grande variété de protections externes en entrée et de circuits de filtrage.
Les LTC2470 / LTC2472 sont présentés, chacun, en petits boîtiers DFN et MSOP de 12 broches, 3 mm x 3 mm. Ils sont disponibles, aujourd’hui, dans les deux classes de températures commerciales et industrielles. Pour plus d’informations, visiter le site www.linear.com .

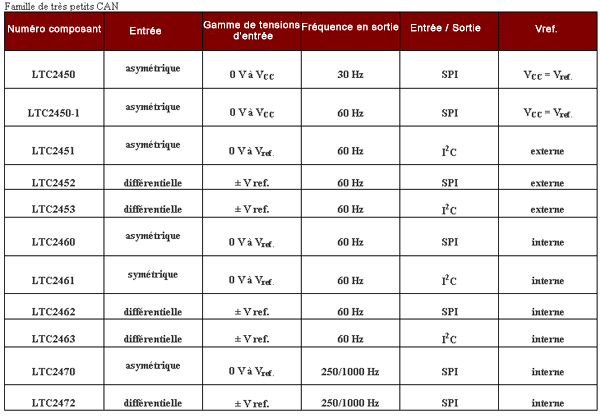

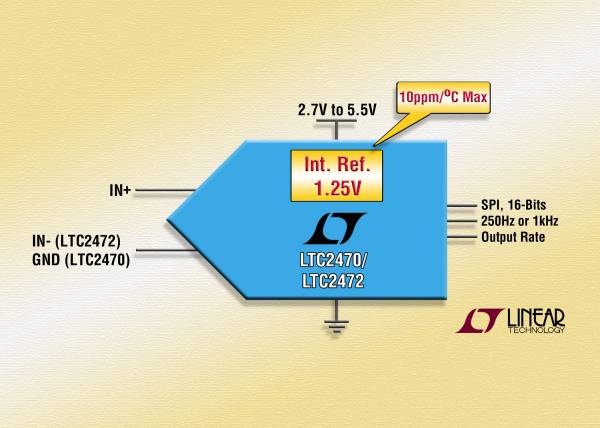

CAN, 16 bits, vitesse de sortie au choix 250 éch./s / 1 kéch./s, référence de tension intégrée de 10 ppm/°C
Résumé des caractéristiques : LTC2470 / LTC2472
– Résolution de 16 bits, sans perte de codes
– Référence de tension intégrée (10 ppm/°C max.)
– Tension d’entrée asymétrique (LTC2470) ou différentielle (LTC2472)
– Choix de la vitesse de sortie : 250 éch./s / 1 kéch./s
– Erreur de décalage de zéro de tension : 1 mV
– Erreur de gain : 0,01%
– Un seul temps d’établissement pour une conversion pour des applications multiplexées
– Fonctionnement en un cycle avec arrêt automatique :
— Courant d’alimentation : 3,5 mA (typ.)
— Intensité en mode sommeil : 2 µA (max.)
– Oscillateur interne – pas de composants externes requis
– Interface SPI
– Très faible intensité d’entrée dynamique : 50 nA
– Petits boîtiers DFN et MSOP de 12 broches, 3 mm x 3 mm.
