Le compteur décodeur CD 4026

    Le circuit intégré CD4026 est un composant électronique largement utilisé dans les applications de compteurs et de décodeurs. Conçu par Texas Instruments, le CD4026 est un compteur décimal/binaire à 5 étages avec des sorties de décodage de segments pour afficher des chiffres sur un affichage à sept segments. Ce circuit intégré offre une solution simple et efficace pour compter et afficher des chiffres sur des écrans numériques, tels que les compteurs de fréquence, les compteurs de compteurs d’objets, les minuteries et les afficheurs numériques.

    Le CD4026 peut être utilisé avec des afficheurs à sept segments communs cathodes ou communes anodes, offrant une grande flexibilité dans la conception des circuits. Il dispose d’une entrée de réinitialisation qui permet de remettre le compteur à zéro lorsque nécessaire. De plus, ce circuit intégré est capable de fonctionner avec une large plage de tensions d’alimentation, ce qui le rend adaptable à différentes applications.

    Un avantage significatif du CD4026 est sa capacité à réduire le nombre de broches nécessaires pour contrôler un affichage à sept segments, ce qui simplifie la conception des circuits et économise de l’espace sur le circuit imprimé. En outre, sa structure interne bien conçue et sa fiabilité en font un choix populaire parmi les concepteurs électroniques pour une variété d’applications nécessitant un affichage numérique précis et fiable.

    Caractéristiques

    – Tension d’alimentation  de 3 a 18v

    – L’intensité de sortie peut atteindre 20mA  (sous une tension de 10v)

    – Fréquence maximale pour le comptage 6Mhz

    Brochage
    cd4026

    Broche N°      Fonction
    1                   Clock: entré pour les signaux de comptage
    2                   Clock inhibit: neutralisation des impulsions de comptage
    3                   Display enable in: c’est pour éteindre l’affichage
    4                   Display enable out: c’est pour reproduire l’état logique
    présenté sur l’entré 3

    5                   Carry out: destiné pour brancher un deuxième
    compteur et recevoir les impulsions de comptage
    6                   F: sortie vers l’afficheur sept segments
    7                   G:
    8                   Masse
    9                   D: sortie vers l’afficheur sept segments
    10                 A: sortie vers l’afficheur sept segments
    11                 E: sortie vers l’afficheur sept segments
    12                 B: sortie vers l’afficheur sept segments
    13                 C: sortie vers l’afficheur sept segments
    14                 Ungated C segment out: pour d’autre applications
    15                 Reset: remise a zéro du compteur
    16                 V+

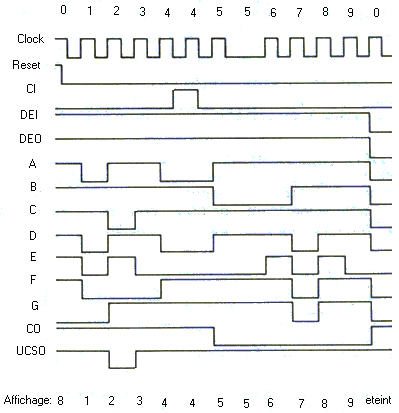

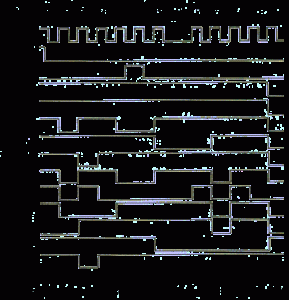

    Diagramme de fonctionnement

    cd4026-2
