Un transceiver Low Cost: Le SANTERRE

    Les expérimentations des OM constructeurs Français, je citerai, Bernard F6BCU et Luc F6BQU, l’arrivée récente sur le marché du kit de BA6BF, mes précédentes réalisations, m’ont conduit à concevoir, calculer et réaliser ce transceiver ultra-compact.

    Il est certain que cet appareil ne rivalisera pas avec votre dernier transceiver commercial, par contre, il vous permettra d’accèder à votre première réalisation homebrew à peu de frais.

    Ce transceiver a été calculé pour le trafic sur 7 Mhz, bande délicate car étroite et soumise à de forts signaux en fin de journée.
    Par simplicité, j’ai fait appel aux mixers actifs à cellule de Gilbert que sont les NE602 ou 612.

    Afin de permettre le fonctionnement correct de ce type de circuit, il sera nécessaire de respecter les impédances sur les ports d’entrée et de sortie, soit 1500 ohms.
    Les circuits s’y raccordant seront calculés en conséquence.

    Ce transceiver est modulable, vous aurez la possibilité de choisir votre filtre à 4, 6 ou 8 quartz.
    Vous aurez également la possibilité d’adjoindre un filtre à 3 quartz sortie FI afin de réduire le bruit, tout comme le fameux K2.

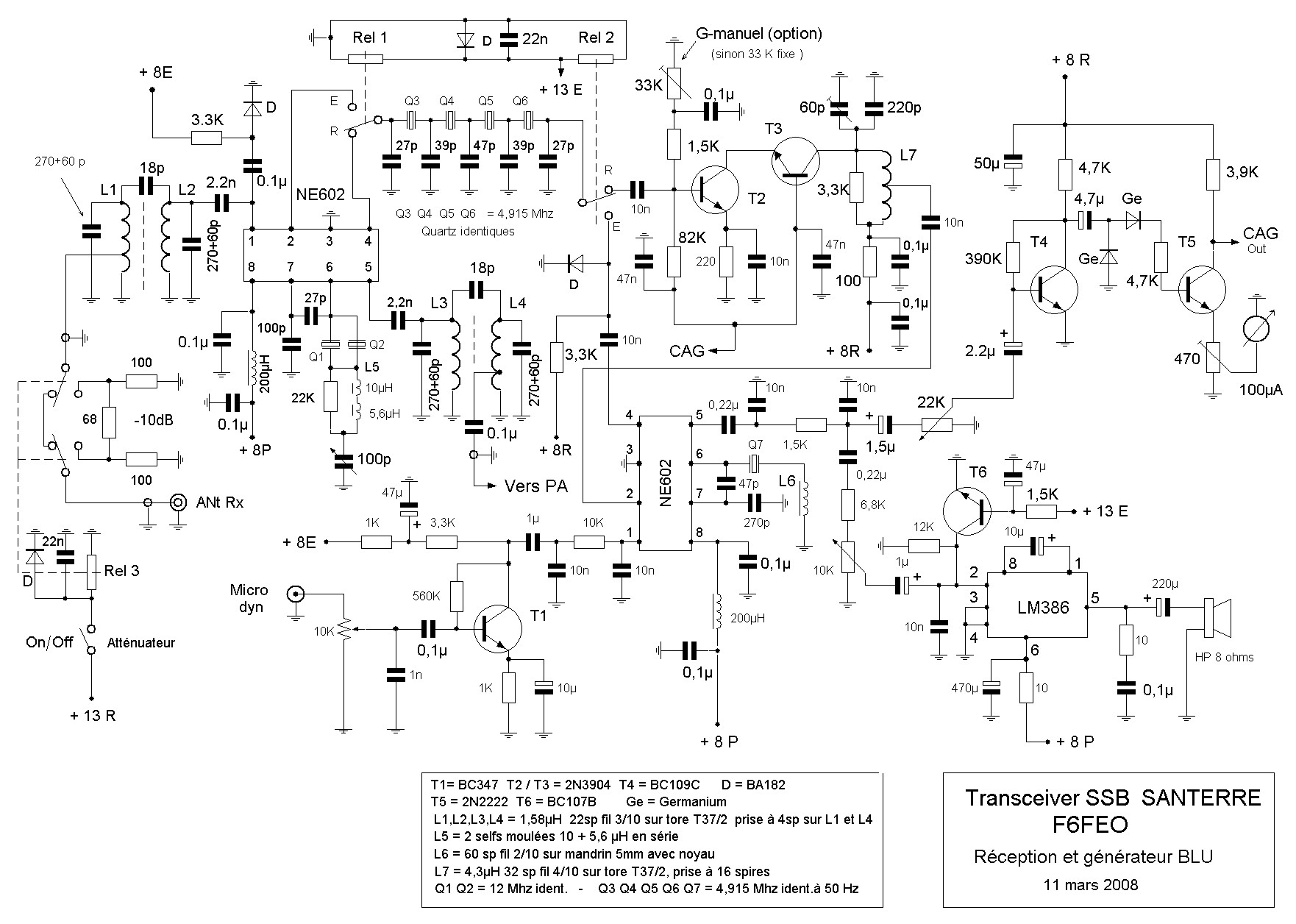

    santerre-transceiver
    Plan du transceiver

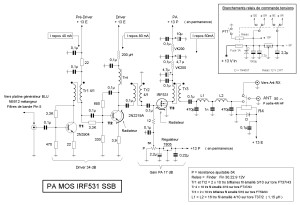

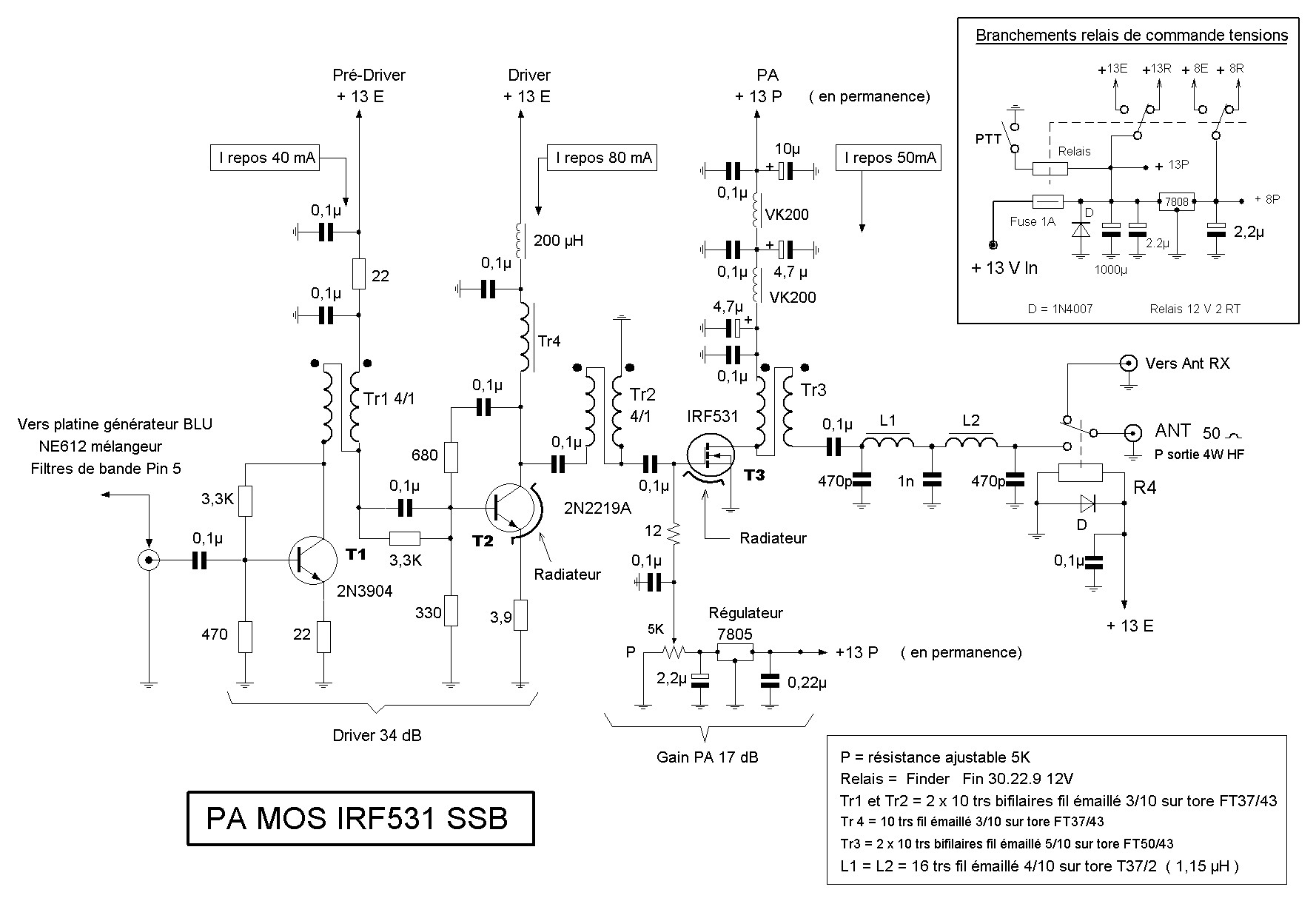

    santerre-PA
    Plan PA

    La partie réception

    Le signal arrivant du relais d’antenne rencontre un atténuateur de 10 dB commutable par un relais.
    Ce système est indispensable le soir afin d’éviter la transmodulation.
    En effet, le NE602 possède un point d’interception de -13dBm, l’adjonction de l’atténuateur le remonte à -3dBm, ce qui solutionne notre problème.
    Ensuite, il traverse un filtre passe-bande calculé selon F5AD(R.REF spécial réception)pour 1500 ohms, la prise à 4 spires sur la self d’entrée correspond à 50 ohms.

    Nous utilisons la partie oscillateur du NE602 en VXO
    Deux quartz de 12.0 Mhz en parallèle associés à deux inductances série et un condensateur variable permettent une excursions de quelques dizaines de Khz.

    Le signal FI sortant en pin 4 traverse le filtre à quartz 4.915 Mhz , la bande passante de ce filtre est de 2300 Hz à -3dB et de 7600 Hz à -50 dB.
    Deux autres filtres plus sélectifs pourront être montés, leur perte d’insersion sera plus importante, rassurez-vous l’ampli FI dont nous allons ensuite parler compensera sans problème ces pertes.

    Cet ampli utilise un étage cascode.
    L’impédance d’entrée est fixée à 1500 ohms par une résistance découplée.
    La CAG est appliquée aux deux transistors afin d’augmenter son efficacité.
    CAG en pleine action, le courant consommé par l’étage cascode n’est plus que de 50uA au lieu des 4 mA au repos.

    J’ai volontairement amorti par un résistance le bobinage de sortie afin de réduire le gain, nous avons donc de la réserve de ce côté.

    Une prise médiane à 1500 ohms sur le bobinage attaque le deuxième NE602 monté en détecteur de produit.

    La partie oscillatrice du NE602 fonctionne en oscillateur de porteuse sur 4.915 Mhz.
    L’inductance série ajuste la fréquence, dans mon cas 4.915100 Mhz.

    En pin 5 nous récupérons la composante BF qui est filtrée, ce signal est envoyé vers un ampli et un générateur de CAG .
    Sous l’action des signaux BF détectés, le 2N2222 conduit, le chute de tension dans la 3.9 K actionne la CAG, un S/Mètre est raccordé sur le potentiomètre dans l’émetteur du transistor.
    Sur mon prototype ce S/Mètre décolle à 1.5 uV

    Un LM386 fournit suffisamment de BF dans le haut-parleur et un BC107 fait office de silencieux en émission en court-circuitant l’entrée.

    La partie émission

    Le signal issu d’un micro basse impédance amplifié par un BC547A alimente la borne 1 du NE602 monté en mélangeur équilibré.
    J’ai mesuré 45 dB de réjection de porteuse, largement suffisant pour notre usage.

    Le signal DSB sous 1500 ohms présent en pin 4 traverse ensuite le filtre à quartz.

    Il est ensuite mélangé au VXO 12 Mhz dans le premier NE602.

    Le mélange infradyne récupéré en pin 5 est filtré par un filtre passe-bande identique à celui utilisé en réception.
    Sortie de ce filtre, j’ai mesuré 120 mv CC sur 50 ohms.

    Il va être nécessaire d’amplifier un peu si nous voulons réaliser quelques QSO.

    La chaine amplificatrice qui suit va assurer cette fonction.
    Elle peut être scindée en deux parties, le driver et le PA.

    Le driver tiré d’un montage de Wes W7ZOI, reproduit avec son autorisation, possède un gain énorme.
    Malgré sa simplicité, il jouit d’une excellente stabilité pour peu qu’il soit chargé correctement.
    Un 2N2219 m’a apporté autant de gain qu’un 2N3866, il faudra disposer un radiateur conséquent sur ce transistor car sous 13.8 V il commence à chauffer !

    Le PA utilise un IRF531, c’est un FET 60V à 1 euro, j’en avais sous la main .

    Le gain obtenu est intéressant à cette fréquence, compter environ 17 dB.
    Il sera nécessaire de règler à l’aide du potentiomètre situé dans la gate le courant de repos du drain à 50 mA.
    Dans les pointes de modulation ce courant atteindra 600 mA pour 4 W de sortie HF.
    Les puissances mesurées sortie Tx sont de:
    12 V……..2.9 W
    13 V……..3.8 W
    13.8 V…..4.6 W

    Un filtre passe-bas calculé pour 7 Mhz éliminera efficacement les harmoniques

    Réglages en réception

    S’occuper en premier lieu de la platine transceiver.
    Contrôler l’absence de court-circuit.

    Nous allons vérifier le bon fonctionnement du VXO, pour cela raccorder par une capacité de 100 pF la borne 7 du premier NE602 à un fréquencemètre.
    Mettre sous tension(8V) le circuit et lire la fréquence.

    La manœuvre du condensateur variable fera varier la fréquence et vous permettra de vérifier la plage couverte.

    QRG de sortie = Fréquence VXO – 4.915 mhz

    Ensuite nous allons effectuer la même opération sur le deuxième NE602, capacité de 100 pf en borne 7, fréquencemètre.
    Il s’agira de faire descendre la fréquence d’oscillation du quartz en dessous de la pente gauche du filtre à quartz afin de ne laisser passer que la bande latérale supérieure dans ce même filtre.

    Visser le noyau de la self jusqu’à 4.915100 Mhz.

    Selon la provenance de vos quartz, cette fréquence pourra être différente.
    Mes quartz proviennent de la solderie Médélor (publicité gratuite)

    Maintenant mettre sous tension l’ensemble de la platine, le courant ne doit pas dépasser 30 mA.

    Raccorder une antenne, rechercher une station et TUNE FOR MAX !

    Commencer par le filtre passe-bande RX puis le pot FI.

    Ajuster le gain CAG par le potentiomètre de 22 K et ensuite étalonnez votre S/Mètre.

    Réglages en émission

    Ne pas raccorder le bloc PA pour l’instant.
    Charger le filtre passe-bande émission par une résistance de 50 ohms et y raccorder une sonde HF ou mieux, un oscilloscope.
    Passer en émission et mettre le gain micro à moitié.
    Sur un coup de sifflet dans le micro règler les condensateurs de filtre pour obtenir un maximun de HF, soit environ 120 mV CC.

    L’ajustement du gain micro se fera ensuite, visualiser les signaux à l’oscillo pour ne pas surmoduler.

    Raccordez et alimentez le PA, celui-ci ne nécessitera que le règlage du courant de repos sans modulation à environ 50 mA.

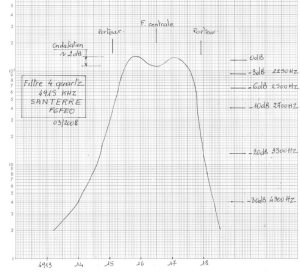

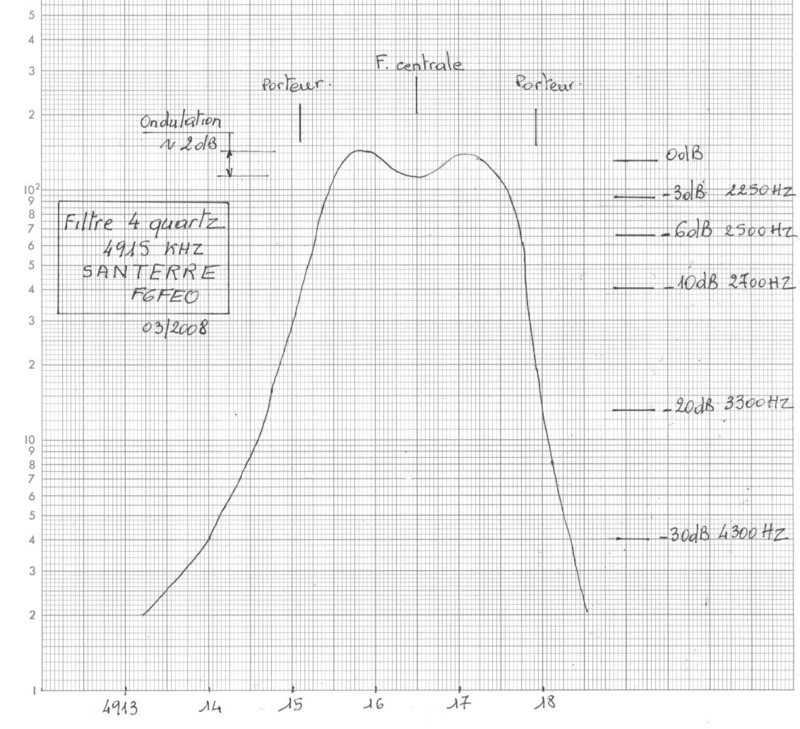

    courbe-filtre
    Courbe de réponse du filtre à quartz

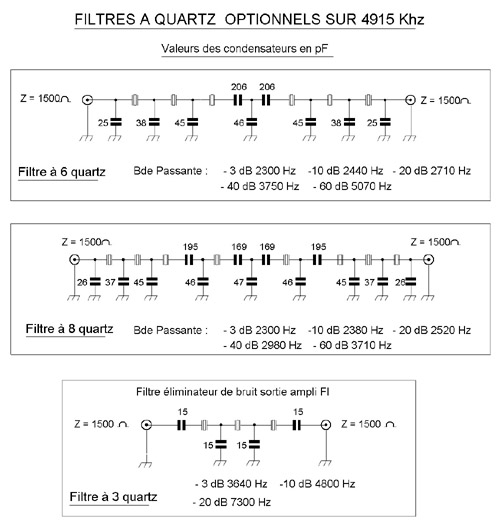

    Options

    option-filtre

    Conclusion

    Voici un appareil simple à construire, adaptable à toute fréquence en fonction des quartz du commerce disponibles.

    Vous pouvez par exemple trafiquer sur 21 Mhz à condition d’équiper le VXO à l’aide de deux quartz 16.384 Mhz.

    Ce transceiver a été calculé et réalisé en 8 heures chrono puis essayé dans les pires conditions, il a passé tous les tests avec succès, alors pourquoi ne pas vous lancer dans une telle réalisation ?

    Mes premiers QSO depuis Dieppe (76) sur antenne Lévy de 2 x 13 m:
    F4LIX dép 66
    F5IF dép 66
    DL7BC Forêt Noire
    F8NZQ dép 74

    Source: le Site de F6FEO Michel – CC
