Alimentation réglable 5v et 12v

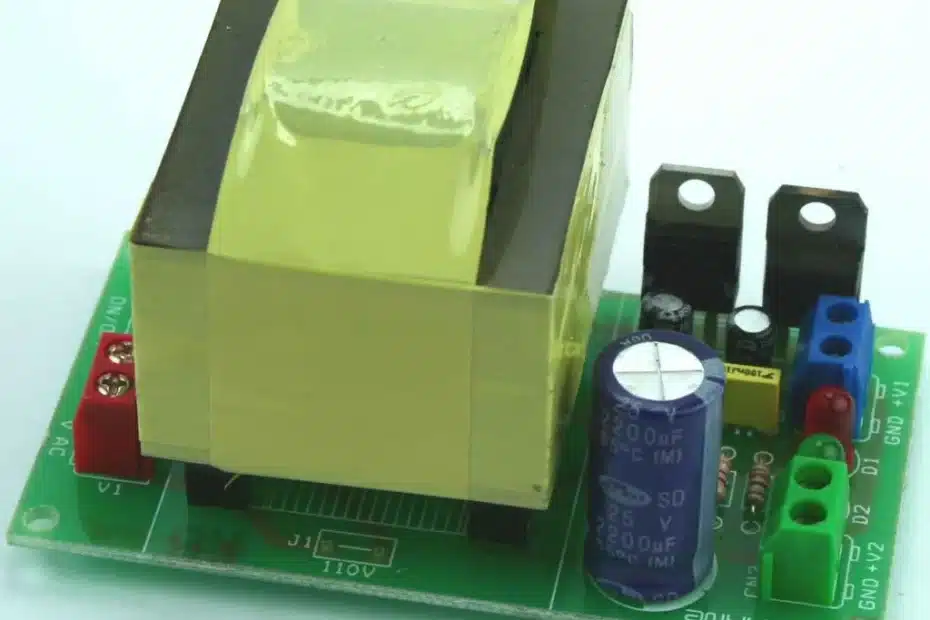

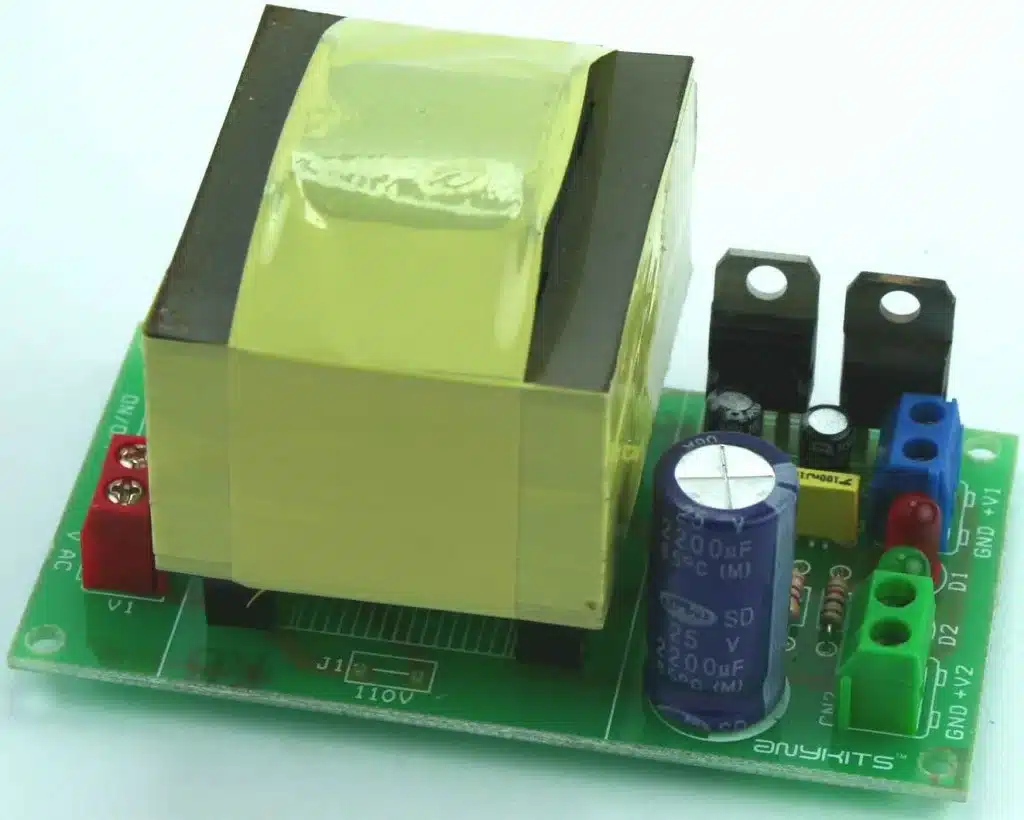

Alimentation réglable 5V et 12V

Cette alimentation polyvalente peut être employée pour alimenter une large gamme de montages électroniques, qu’ils reposent sur la logique TTL, généralement alimentée en 5 V avec une consommation typique de 5 à 20 mA par porte, ou sur la technologie CMOS, dont la tension de fonctionnement peut varier entre 3 V et 15 V, avec une consommation souvent inférieure à 1 mA par porte.
Elle offre deux sorties de tension stabilisées, l’une à 5 V et l’autre à 12 V, capables chacune de fournir un courant maximal d’environ 1 A, selon le régulateur utilisé et le dissipateur thermique associé. Cette double alimentation confère une grande flexibilité pour alimenter simultanément des microcontrôleurs, des capteurs, des modules analogiques, des relais 12 V ou encore des circuits logiques mixtes.

Le cœur de l’alimentation repose sur des régulateurs de la série 7800, reconnus pour leur robustesse et leur simplicité de mise en œuvre. Le 7805 fournit une tension fixe de 5,0 V ± 4 % tandis que le 7812 délivre du 12,0 V, également avec une excellente stabilité thermique. Ces régulateurs encapsulés dans un boîtier TO-220 permettent une dissipation thermique efficace, pouvant atteindre typiquement 10 à 15 W avec un dissipateur adapté. Cette conception garantit une alimentation fiable, stable et parfaitement adaptée aux besoins de la plupart des circuits électroniques courants.

Caractéristiques

  • Entrée: 240 VAC
  • Sortie: 5 V, 12 V / 600 mA
  • Protection contre les surcharges thermiques / courts-circuits
  • Interrupteur marche / arrêt
  • Indication LED pour les sorties

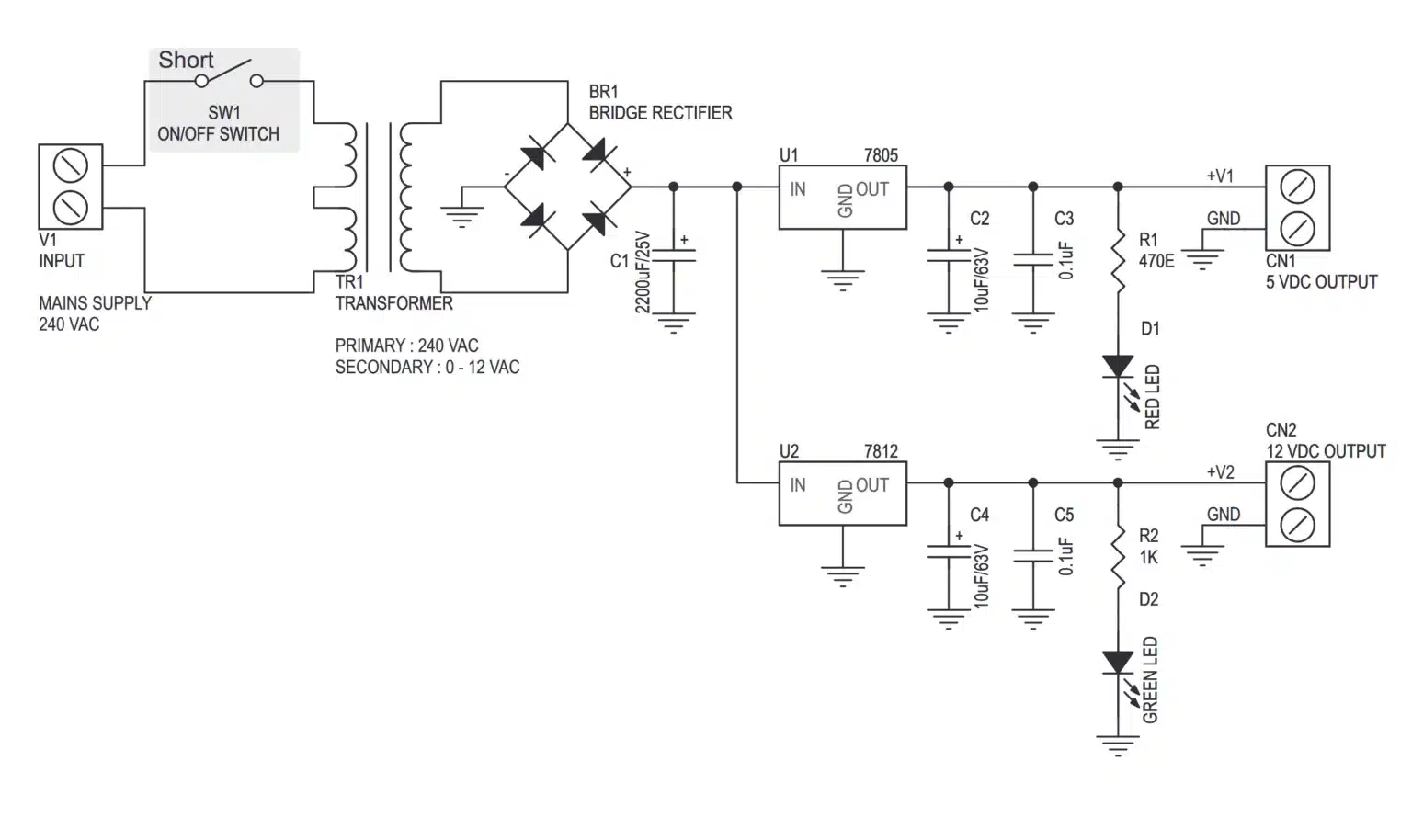

Schémaschéma alimentation reglable 5v et 12v

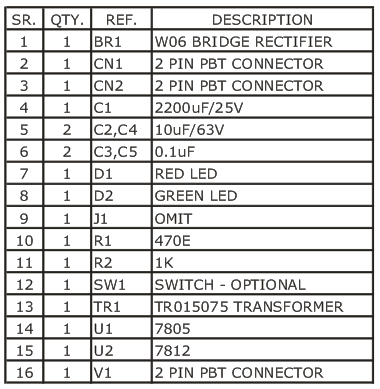

Liste des composants électroniques

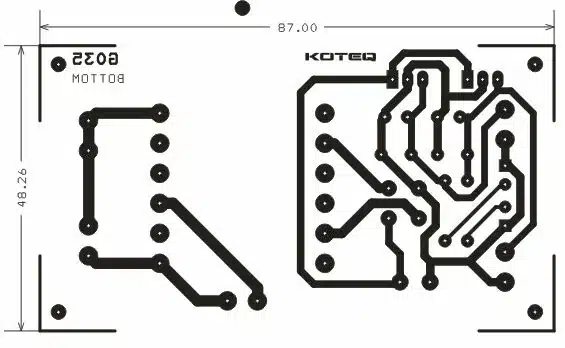

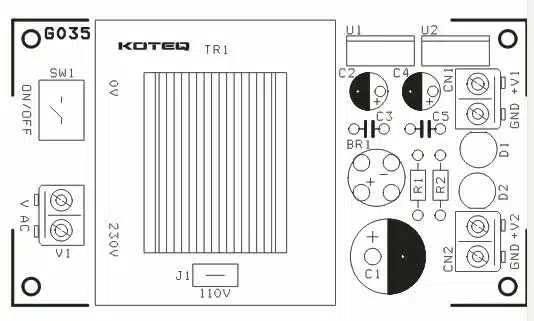

PCB

PCB alimentation réglable 5 et 12v

Source : electronics-lab.com (CC BY-SA 4.0)
