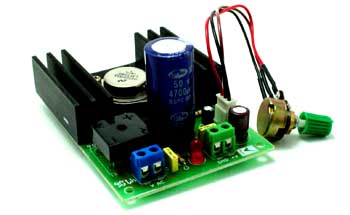

Alimentation réglable de 1,2 V à 32 V / 5A

Le montage décrit dans ce paragraphe permet de produire une tension de sortie variable allant de 1,2 à 32 V / 5 A. Ce projet utilise l’IC LM338K comme régulateur de tension positive à 3 bornes réglables, capable de fournir un maximum de 5 A de courant de sortie. Le LM338K est connu pour sa haute performance, sa fiabilité et sa flexibilité, ce qui le rend idéal pour de nombreuses applications électroniques. Le circuit est simple et se compose de quelques composants, ce qui le rend facile à construire même pour les débutants en électronique. Avec une telle plage de tension de sortie et une capacité de courant élevée, ce montage est très polyvalent et peut être utilisé dans de nombreuses applications, notamment dans les projets de bricolage, les circuits d’alimentation de laboratoire et les projets électroniques à petite échelle. Le montage basé sur LM338K IC est une solution fiable et économique pour la régulation de tension, et peut être facilement construit par quiconque ayant des connaissances de base en électronique.

Le LM338K : un régulateur de tension linéaire polyvalent pour des applications de puissance

Le LM338K est un régulateur de tension positif à trois broches de la famille des régulateurs de tension linéaires. Il est capable de fournir un courant de sortie maximum de 5 A, et peut supporter une tension d’entrée allant jusqu’à 40 V. Ce régulateur est également capable de fournir une tension de sortie réglable comprise entre 1,2 V et 32 V, avec une précision de tension de sortie de +/- 0,5 %. Le LM338K utilise une technologie de régulation thermique pour assurer la stabilité de la tension de sortie, ce qui le rend capable de fonctionner dans des environnements à haute température sans risque de surchauffe. De plus, il est équipé d’une protection contre les surcharges thermiques et les courts-circuits, ce qui garantit une sécurité élevée en cas de défaut. Le LM338K est un composant largement utilisé dans les circuits d’alimentation de laboratoire, les circuits d’éclairage à LED, les amplificateurs audio et de nombreuses autres applications où une tension de sortie régulée et stable est requise.

Caractéristiques du montage

• Alimentation d’entrée: 24 VAC ou 30 VDC, 5 Amp
• Tension de sortie variable à faible ondulation de 1,2 à 32 V
• Dissipateur thermique pour régulateur IC
• Redresseur de pont intégré pour convertir le courant alternatif en courant continu
• Indication LED à l’entrée de l’IC
• Le circuit intégré possède une protection contre les surcharges thermiques / courts-circuits
• Quatre trous de montage de 3,2 mm chacun
• Dimensions du circuit imprimé 91 mm x 66 mm

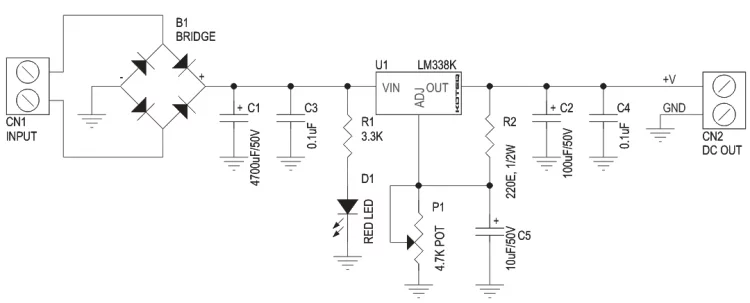

Schéma

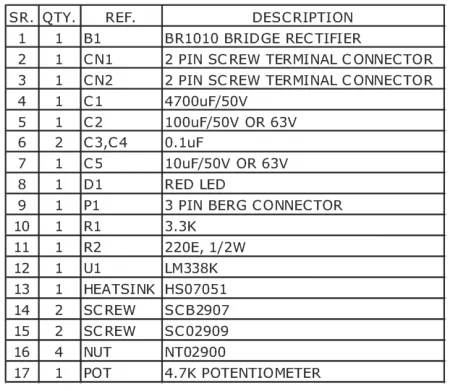

Liste des composants électroniques

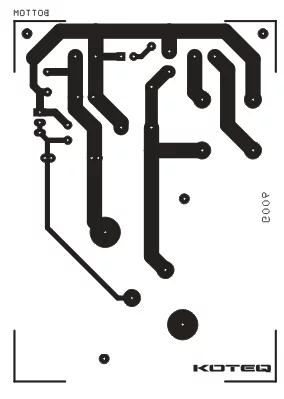

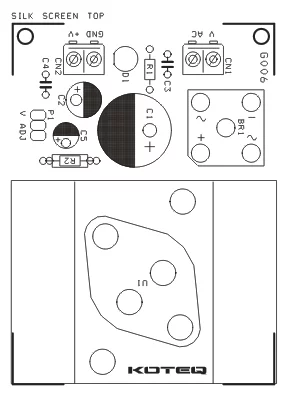

PCB

Source : electronics-lab.com (CC BY-SA 4.0)
