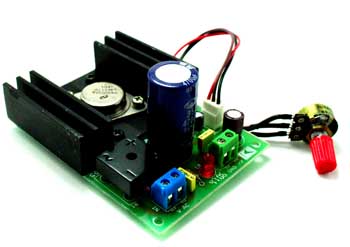

Alimentation réglable de 1,2 V à 37 V / 1,2 A

0
(0)

Cette alimentation présente une plage de tension de sortie particulièrement large, allant de 1,2 V à 37 V, ce qui permet d’alimenter aussi bien des circuits basse tension (capteurs, MCU 3,3–5 V) que des modules nécessitant des tensions plus élevées (moteurs, relais, montages analogiques). Elle peut fournir un courant maximal de 1,5 A, valeur typique pour le LM317, à condition d’utiliser un dissipateur thermique adapté. Par exemple, avec une chute de tension de 10 V à 1 A, la puissance dissipée atteint environ 10 W, ce qui nécessite un radiateur d’une résistance thermique inférieure à 10 °C/W pour maintenir la jonction en dessous de sa limite de 125 °C.

Le montage repose sur le LM317, un régulateur linéaire adjustable très utilisé en électronique grâce à sa stabilité et à sa simplicité de mise en œuvre. Son fonctionnement est basé sur un réseau de résistances ajustables permettant d’obtenir la tension de sortie selon la formule :
Vout = 1,25 × (1 + R2/R1),
où une valeur courante de R1 = 240 ? garantit une bonne précision et une stabilité optimale.

Monté dans un boîtier TO-3, particulièrement robuste, le LM317 offre une excellente dissipation thermique, surpassant souvent les boîtiers TO-220 grâce à une surface de contact plus large. Il tolère une tension d’entrée pouvant aller jusqu’à 40 V, et son ripple rejection atteint typiquement 65 à 80 dB, assurant une tension de sortie particulièrement propre pour les circuits sensibles.

Grâce à ces caractéristiques, cette alimentation variable n’est pas seulement polyvalente : elle est précise, stable et fiable, idéale pour les bancs d’essai, les projets éducatifs, les prototypes ou encore des petites applications industrielles nécessitant une tension ajustable de qualité. Elle constitue un outil indispensable pour les ingénieurs, techniciens, électroniciens et passionnés souhaitant disposer d’une alimentation flexible pour leurs montages.

Caractéristiques

  • Entrée 40 VDC ou 28V AC 2 Amps
  • Sortie: 1,2 à 37 V / 1,5 A tension CC régulée à faible ondulation
  • Dissipateur thermique pour régulateur IC
  • Redresseur de pont intégré pour convertir le courant alternatif en courant continu
  • Indication LED à l’entrée de l’IC
  • Protection contre les surcharges thermiques / courts-circuits
  • Connecteur de borne à vis pour une connexion d’entrée et de sortie facile
  • Quatre trous de montage de 3,2 mm chacun
  • Dimensions du circuit imprimé 91 mm x 66 mm

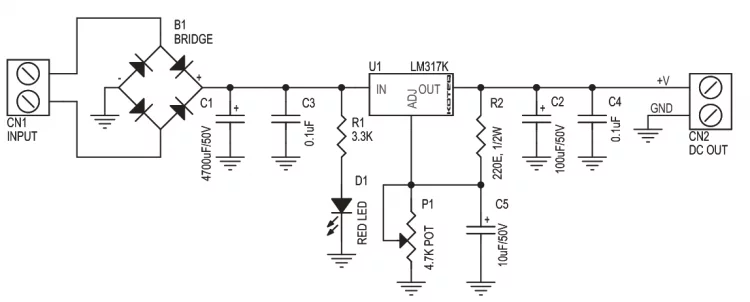

Schéma

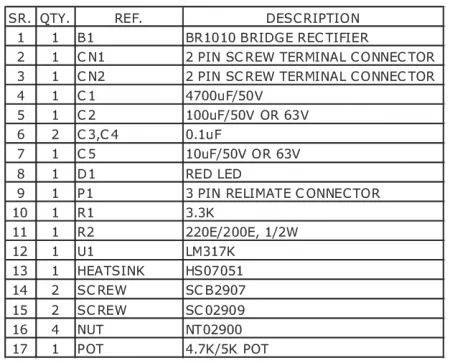

Liste des composants électroniques

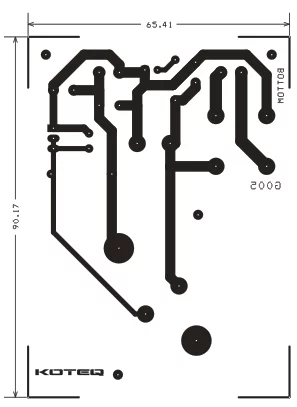

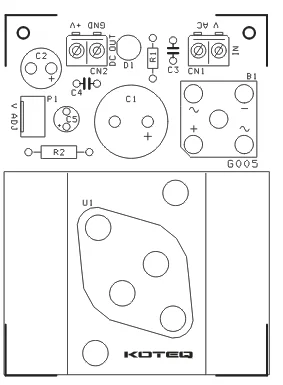

PCB





Source : electronics-lab.com (CC BY-SA 4.0)
