Amplificateur audio 20 W à base de LM1875

5
(1)

C’est un amplificateur audio de puissance 20W construit autour du circuit intégré LM1875. Le circuit LM1875 est un amplificateur audio haute-fidélité qui a gagné une grande réputation parmi les audiophiles et les amateurs d’électronique. Développé par National Semiconductor (maintenant Texas Instruments), le LM1875 est un amplificateur de puissance audio à faible distorsion capable de délivrer jusqu’à 20 watts de puissance par canal sous une charge de 8 ohms. Sa conception à faible bruit et sa réponse en fréquence étendue en font un choix idéal pour les systèmes audio de haute qualité. Le LM1875 est également conçu pour une utilisation facile grâce à sa stabilité élevée et à sa protection intégrée contre les courts-circuits et les surchauffes. Il peut être utilisé dans une variété d’applications, des systèmes stéréo aux amplificateurs de casque, en passant par les enceintes actives. Grâce à ses performances audio exceptionnelles et à sa fiabilité, le circuit LM1875 est devenu un composant de choix pour les projets audio exigeants, offrant une reproduction sonore claire et fidèle pour les mélomanes et les passionnés d’audio.

Caractéristiques du montage

Alimentation 48 VDC

Puissance de Sortie 20 W / 4 ?

Très faible distorsion (THD – 0,015%), bonne séparation des canaux et rejet d’ondulation

IC intégrées, protections contre les courts-circuits

Diodes de protection de sortie internes

Broches de borne pour connecter l’entrée

Borne de batterie d’alimentation (PBT) pour une alimentation électrique et une connexion d’enceintes faciles

Indicateur LED de mise sous tension

Dissipateur thermique pour IC

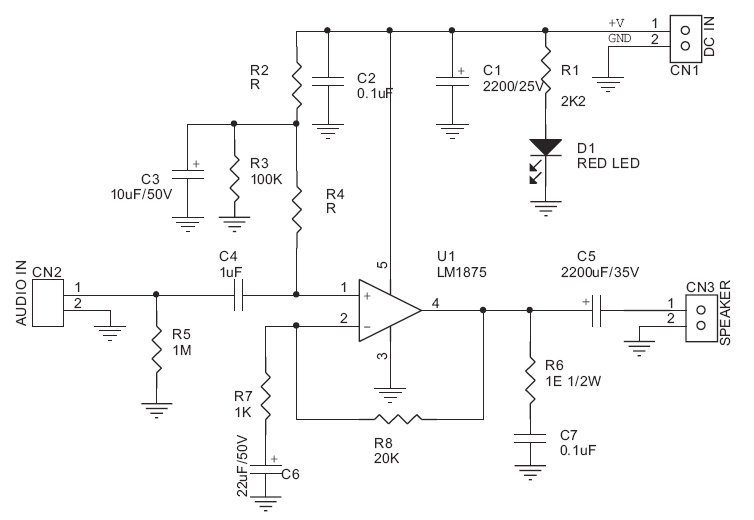

Schéma



schema-amplificateur-audio-20w

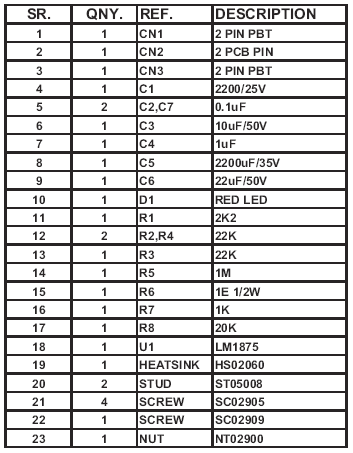

Liste des composants électroniques

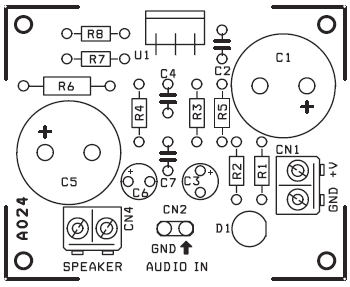

PCB



pcb-1

Source : electronics-lab.com (CC BY-SA 4.0)
