Amplificateur audio 5,8 Watts

Partagez cet article / informez vos amis
4
(3)

Ce montage utilise un TA7222AP pour amplifier des signaux audio, il est alimenté par une tension 8-12V continue et qui peut fournir une puissance de 5.8 watts.
C’est une solution efficace pour utiliser ce montage comme un amplificateur de puissance audio dans une voiture.
Le prix de ce circuit est abordable ce qui diminue le coût de réalisation du montage

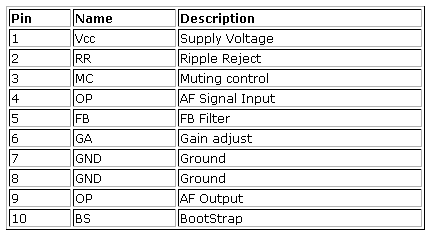

ta7222-a

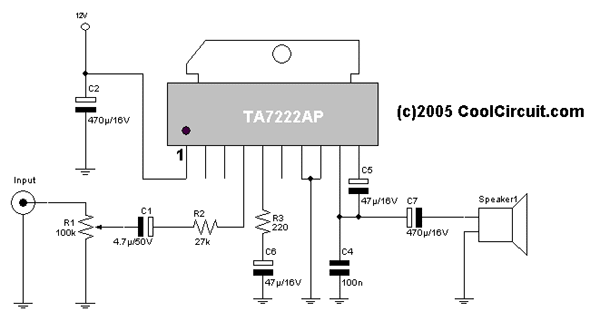

Schéma
montage-ta7222
Source: coolcircuit.com | CC
