Amplificateur câble TV

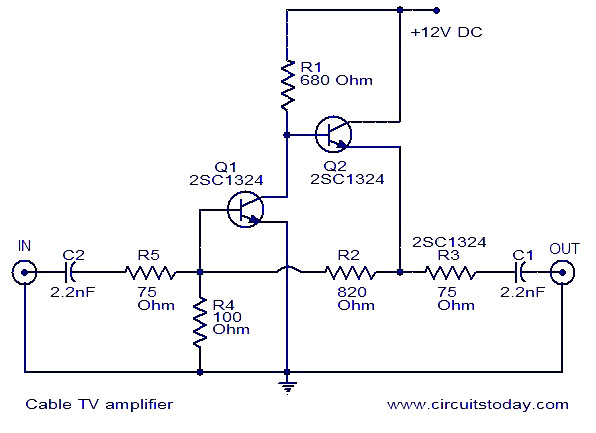

Le schéma d’amplificateur de signal TV présenté correspond à un montage électronique conçu pour améliorer la qualité de réception des signaux télévisuels transmis par câble coaxial. Ce type de circuit est particulièrement utile lorsque le signal est affaibli par une grande longueur de câble, par des répartiteurs multiples ou par une mauvaise qualité de ligne. En amplifiant le signal avant qu’il n’atteigne le téléviseur, ce montage permet de réduire les pertes, d’améliorer la stabilité de l’image et d’atténuer les phénomènes de bruit et de neige à l’écran.

Principe général de fonctionnement du circuit

Le principe de fonctionnement de cet amplificateur TV repose sur l’augmentation contrôlée de l’amplitude du signal haute fréquence provenant de l’antenne ou du réseau câblé. Le signal d’entrée, généralement compris entre quelques microvolts et quelques millivolts, est injecté dans l’étage d’amplification via un condensateur de liaison. Cet étage actif élève le niveau du signal tout en conservant sa forme et sa bande passante. Le signal amplifié est ensuite renvoyé vers la sortie coaxiale qui alimente directement le téléviseur ou un répartiteur.

Rôle du transistor ou de l’amplificateur actif

Au cœur du schéma se trouve un composant actif, souvent un transistor bipolaire à faible bruit ou un transistor à effet de champ spécialement adapté aux hautes fréquences. Ce composant est polarisé de manière à fonctionner dans une zone linéaire, ce qui garantit une amplification fidèle sans distorsion notable. Dans les amplificateurs TV domestiques, le gain typique se situe entre 10 et 20 décibels, ce qui correspond à une multiplication de l’amplitude du signal par un facteur compris entre 3 et 10. Cette valeur est suffisante pour compenser les pertes sans saturer l’entrée du téléviseur.

Adaptation d’impédance et liaison coaxiale

L’adaptation d’impédance est un point essentiel dans ce type de montage. Les réseaux TV utilisent une impédance normalisée de 75 ohms, tant à l’entrée qu’à la sortie. Le schéma intègre donc des résistances et des condensateurs permettant de respecter cette valeur et d’éviter les réflexions du signal dans le câble coaxial. Une mauvaise adaptation d’impédance peut entraîner des échos, des interférences et une dégradation visible de l’image. Grâce à une adaptation correcte, l’amplificateur assure un transfert optimal de l’énergie du signal.

Alimentation de l’amplificateur TV

L’alimentation du circuit est généralement réalisée à partir d’une source continue comprise entre 9 et 12 volts. Une tension de 12 volts est très courante car elle permet d’obtenir une marge suffisante pour le fonctionnement stable du transistor. Le courant consommé par ce type d’amplificateur reste faible et se situe souvent entre 20 et 50 milliampères. Des condensateurs de découplage sont placés sur l’alimentation afin de filtrer les parasites et d’éviter que le bruit électrique ne se superpose au signal TV amplifié.

Bande passante et compatibilité des signaux

Un amplificateur TV doit être capable de traiter une large bande de fréquences. Les signaux de télévision analogique et numérique se situent généralement entre 50 mégahertz et 860 mégahertz pour les réseaux câblés. Le schéma est donc conçu pour offrir une bande passante suffisamment large afin de ne pas atténuer certaines chaînes. Les composants passifs, notamment les condensateurs, sont choisis pour conserver des performances stables à haute fréquence, ce qui est indispensable pour une réception homogène sur l’ensemble des canaux.

Qualité du signal et réduction du bruit

La qualité d’un amplificateur TV ne dépend pas uniquement de son gain mais aussi de son facteur de bruit. Un bon amplificateur présente un facteur de bruit inférieur à 3 décibels, ce qui permet d’améliorer le rapport signal sur bruit global de l’installation. En plaçant l’amplificateur au plus près de la source du signal, par exemple juste après l’entrée du câble ou de l’antenne, on limite l’amplification des parasites captés par la ligne. Le schéma présenté est adapté à cet usage grâce à sa simplicité et à son faible niveau de bruit.

Conclusion sur le schéma d’amplificateur TV

Ce schéma d’amplificateur de signal TV constitue une solution efficace pour améliorer la réception des chaînes via un câble coaxial. En combinant un étage d’amplification adapté aux hautes fréquences, une alimentation stable et une bonne adaptation d’impédance, ce montage permet d’obtenir un signal plus fort et plus propre à l’entrée du téléviseur. Il convient parfaitement aux installations domestiques confrontées à des pertes de signal modérées et représente une base solide pour comprendre les principes de l’amplification des signaux TV.

Source: circuitstoday.com – CC
