Amplificateur de casque stéréo Hi-Fi à base de LME49600

    Ce montage est un amplificateur de casque stéréo haute fidélité et haute performance. Il comprend Op-Amp LME49720 et LME49600 comme pilote de sortie. Le LME49600 est capable de fonctionner avec des écouteurs 32? à une dissipation supérieure à 500 mW à 0,00003% THD + N tout en fonctionnant sur des tensions d’alimentation de ± 12V. Le LME49600 est un tampon audio haute fidélité 250 mA haute performance et faible distorsion. Le LME49600 est conçu pour une large gamme d’applications et est entièrement protégé par la limite de courant interne et le dispositif d’arrêt thermique.

    Caractéristiques

    • Alimentation +/- 12V
    • Charge de sortie casque 32Ohms
    • Contrôle du volume intégré

    Caractéristiques du LME49600

    Le circuit LME49600 est un amplificateur tampon audio haute performance fabriqué par Texas Instruments. Voici quelques informations supplémentaires sur ce circuit :

    Architecture : Le LME49600 est un amplificateur de tampon de classe AB à faible distorsion. Il est conçu pour être utilisé en tant qu’étage tampon entre une source audio (comme un préamplificateur ou un DAC) et une charge, telle qu’un casque ou un haut-parleur.

    Impédance de sortie faible : Il offre une impédance de sortie très faible, ce qui lui permet de piloter des charges de faible impédance avec une grande précision. Cela contribue à réduire la distorsion et à améliorer la fidélité audio.

    Protection thermique et contre les courts-circuits : Le LME49600 intègre une protection thermique pour prévenir les dommages causés par une surchauffe. Il dispose également d’une protection contre les courts-circuits, qui le met en sécurité en cas de court-circuit sur la sortie.

    Contrôle de la tension d’alimentation : Le circuit offre la possibilité de contrôler la tension d’alimentation pour un réglage précis du niveau de sortie. Cela permet d’adapter la sortie audio à différents types de charges et d’optimiser les performances.

    Faible bruit : Le LME49600 présente un faible niveau de bruit, ce qui contribue à préserver la qualité audio en réduisant les interférences indésirables.

    Réglage du gain : Le circuit permet de régler le gain de sortie grâce à des résistances externes, offrant ainsi une flexibilité dans la conception de l’amplification audio.

    Le LME49600 est un choix populaire pour les audiophiles et les concepteurs de matériel audio qui recherchent une amplification de haute qualité avec une distorsion minimale et une faible impédance de sortie.

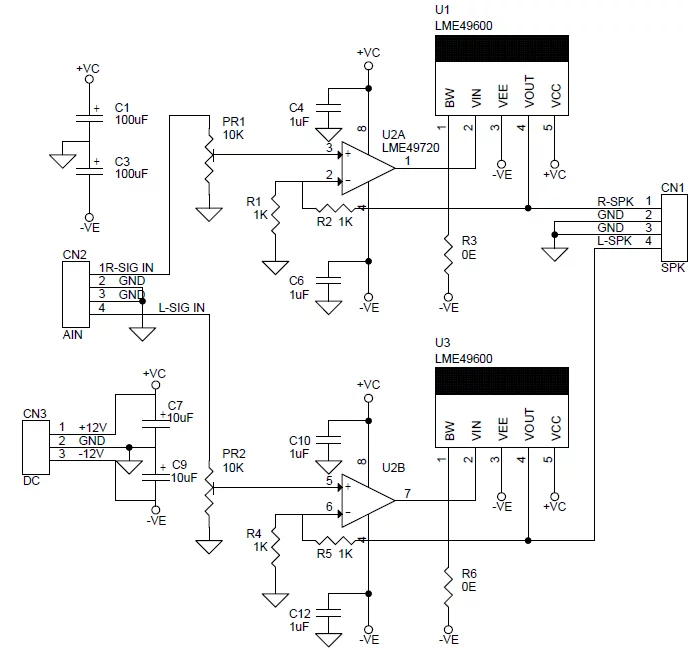

    Schéma

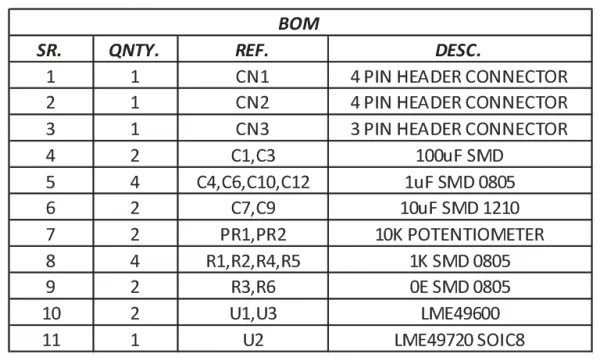

    Liste des composants électroniques

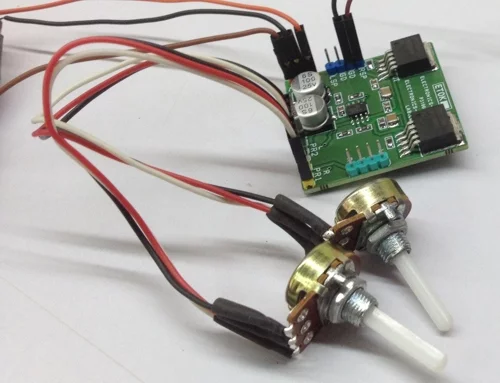

    Branchement

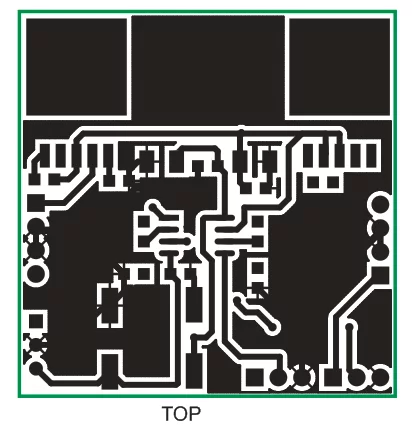

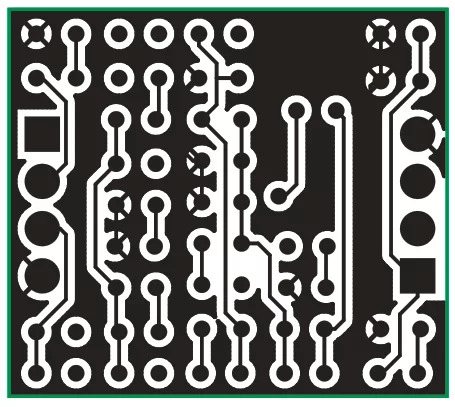

    PCB



    Source : electronics-lab.com (CC BY-SA 4.0)
