Amplificateur faible puissance avec transistors

3
(5)

C’est un simple amplificateur de faible puissance stabilisée avec un système anti-emballement thermique.

Notes

* Utilisez 9V DC pour alimenter le circuit. Une pile de 9V PP3 est fine.
* Tous les condensateurs électrolytiques doivent être évalués de 10 ou 15V.
* Une diode de protection optionnelle peut être ajoutée en série à la ligne d’alimentation positive. Cela protège le circuit d’inversions de polarité accidentelle.
* Alimenter le circuit en utilisant un adaptateur secteur va entraîner un peu de bruit.
* Impédance d’enceinte peut être de 64 ohms ou plus.

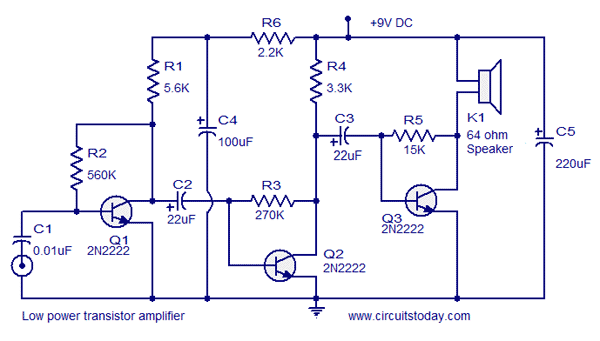

Schéma

amplificateurSource: circuitstoday.com – CC
