Brochage des amplificateurs opérationnels

    Les amplificateurs opérationnels, souvent abrégés en « op-amps », sont des composants essentiels de l’électronique moderne, largement utilisés dans une multitude d’applications. Ils sont conçus pour amplifier des signaux électriques avec une grande précision et une faible distorsion. Typiquement, un amplificateur opérationnel a une large bande passante allant de quelques hertz à plusieurs mégahertz, et une impédance d’entrée élevée pouvant atteindre des mégohms. Ces caractéristiques en font des dispositifs polyvalents adaptés à un large éventail d’applications, des circuits audio haute fidélité aux systèmes de contrôle industriels. Par exemple, le célèbre amplificateur opérationnel LM741 offre une bande passante de 1,5 MHz et une impédance d’entrée de 2 mégohms.

    En plus de leur utilisation comme amplificateurs de tension, les op-amps sont souvent utilisés dans des configurations telles que les amplificateurs de courant, les amplificateurs d’instrumentation et les comparateurs de tension. Ces dispositifs sont également largement utilisés dans les filtres actifs, les oscillateurs, les convertisseurs analogique-numérique et numérique-analogique, ainsi que dans les régulateurs de tension et les circuits de compensation. Par exemple, l’amplificateur opérationnel TL084 est populaire pour sa capacité à fournir quatre amplificateurs opérationnels indépendants dans un seul boîtier, ce qui en fait un choix idéal pour les applications nécessitant plusieurs amplificateurs. En résumé, les amplificateurs opérationnels jouent un rôle crucial dans la conception et la mise en œuvre de circuits électroniques, offrant une fiabilité, une polyvalence et une performance exceptionnelles dans une variété d’applications.

    Brochage1 DIL08
    CA3140E  Amplificateur opérationnel BIMOS
    LF351N  Amplificateur opérationnel à entrées J-FET
    LF356  Amplificateur opérationnel
    LM741N  Amplificateur opérationnel
    NE5534  Amplificateur opérationnel à faible bruit
    OP27  Amplificateur opérationnel
    TL071  Amplificateur opérationnel faible bruit à entrées J-FET
    TL081  Amplificateur opérationnel à entrées J-FET
    TLC271  Amplificateur opérationnel
    dil08

    Brochage2 DIL08
    AD708  Amplificateur opérationnel de précision
    LF353N  Double amplificateur opérationnel à entrées J-FET
    LM358N  Double amplificateur opérationnel faible consommation
    LM1458N  Double amplificateur opérationnel
    LM833  Amplificateur opérationnel
    NE5532  Double amplificateur opérationnel à faible bruit
    OP275  Amplificateur opérationnel
    OP2604  Amplificateur opérationnel
    OP297  Amplificateur opérationnel
    TL072  Double amplificateur opérationnel faible bruit à entrées J-FET
    TL082  Double amplificateur opérationnel à entrées J-FET
    TLC272  Double amplificateur opérationnel
    TS272  Amplificateur opérationnel
    dil08-2

    Brochage3 DIL08
    TDA2040V  Amplificateur opérationnel de puissance
    dil08-3

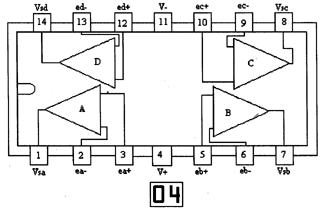

    Brochage4 DIL14
    LM324N  Quadruple amplificateur opérationnel
    TL074  Quadruple amplificateur opérationnel faible bruit à entrées J-FET
    TL084  Quadruple amplificateur opérationnel à entrées J-FET
    dil14

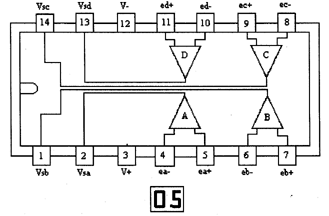

    Brochage5 DIL14
    LM339N  Quadruple comparateur de tension
    dil14-2

    Brochage6 DIL08
    OP260A  Amplificateur opérationnel
    dil08-4

    Brochage7 DIL08
    LM386  Amplificateur opérationnel
    dil08-5

    Brochage8 DIL08
    LM710  Amplificateur opérationnel
    dil08-6

    Brochage9 DIL08
    LM311  Amplificateur opérationnel
    U664B  Amplificateur opérationnel VHF
    dil08-7

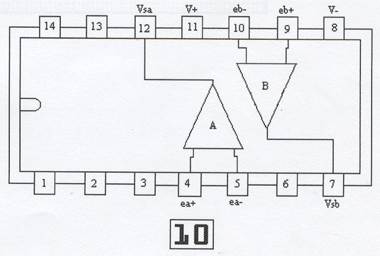

    Brochage10 DIL14
    LM319  Amplificateur opérationnel
    dil14-3
