CAN SAR 16 bits, 1 Méch./s, SNR de 94 dB

Par   4 août 2013

Linear Technology Corporation présente le LTC2393-16, un CAN SAR (convertisseur analogique-numérique à registre à approximations successives) de 16 bits, qui réalise un excellent rapport signal/bruit SNR de 94 dB, à des vitesses d’échantillonnage pouvant atteindre 1 Méch./s, sans latence. Fonctionnant sur une alimentation unique de 5 V et admettant une large gamme de tensions d’entrée  ± 4,096 V, le LTC2393-16 convient à de nombreuses applications d’usage général qui nécessitent des variations d’amplitude maximum du signal pour dépasser les niveaux de bruit de fond dans les environnements industriels qui le demandent.

Le LTC2393-16 présente d’excellentes caractéristiques en alternatif, en réalisant un SNR de 94 dB et un THD (taux de distorsion harmonique) de 105 dB. Le fonctionnement en continu est de même impressionnant, présentant une INL de ± 2 LSB (max.) et une résolution de 16 bits sans perte de codes. Le LTC2393-16 possède aussi une référence de tension interne, compensée en température, avec une précision initiale testée en production de 0,1% et un coefficient de température de 20 ppm/°C (max.) sur les gammes de températures de l’automobile et de l’industrie. Le LTC2393-16 consomme 140 mW à la vitesse 1 Méch./s, et présente un fonctionnement en mode arrêt qui réduit la consommation à 175 µW en absence de conversion. Un fonctionnement sans état de latence vrai autorise des mesures précises isolées même après de longues périodes de repos, sans vitesse d’échantillonnage minimale requise. Le LTC2393-16 accepte des vitesses d’échantillonnage de 1 Méch./s sur les interfaces série et parallèle pour les tensions d’entrée / sortie I/O de 1,8 V à 5 V.

Le LTC2393-16 est disponible maintenant avec le LTC2392-16 (500 kéch./s) et le LTC2391-16 (250 kéch./s), CAN à compatibilité de brochage et de logiciel, en boîtiers LQFP et QFN, 7 mm x 7 mm, avec les spécifications garanties et testées sur les gammes de températures commerciales, industrielles et de l’automobile. Pour un fonctionnement en alternatif, nous recommandons le pilote CAN LT6350, à temps d’établissement court, à entrées rail-à-rail et sorties différentielles. Une carte de démonstration intégrée, présentant le LT6350 pilotant le CAN LTC2393, est disponible à www.linear.com ou via un fournisseur de vente local. Tous les composants sont disponibles dès maintenant en production. Pour plus d’informations, visiter le site www.linear.com

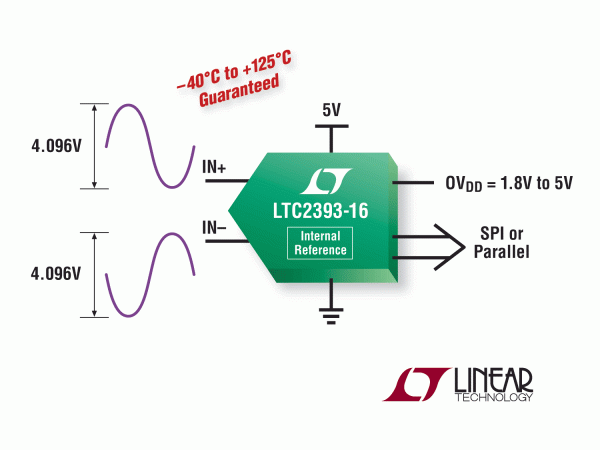

CAN SAR, 16 bits, 1 Méch./s, SNR de 94 dB, sans état de latence

CAN SAR, 16 bits, 1 Méch./s, SNR de 94 dB, sans état de latence

Résumé des caractéristiques : LTC2393-16

·         Vitesse de conversion : 1 Méch./s
·         INL = ± 2 LSB (max.)
·         Résolution garantie : 16 bits sans perte de codes
·         SNR de 94 dB (fIN = 20 kHz)
·         Alimentation simple de 5 V
·         Gamme de tensions différentielles d’entrée : ± 4,096 V
·         Référence de tension interne (10 ppm/°C)
·         Sans latence, fonctionnement en mesure isolée
·         Interfaces série et parallèle
·         Horloge de conversion interne
·         Boîtiers LQFP et QFN de 48 broches, 7 mm x 7 mm

Source: zellercom.com
