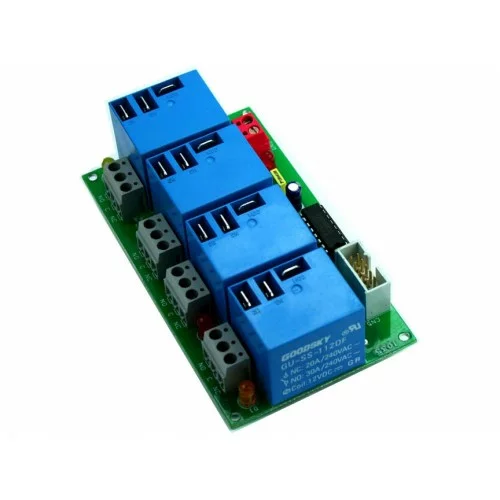

Carte de relais 4 canaux 20 A

5
(1)

La carte de relais à 4 canaux est un moyen simple et pratique pour une application de commutation à diverses utilisations. Les relais peuvent supporter un courant électrique allant jusqu’à 20 ampères, ce qui en fait un choix idéal pour de nombreuses applications électroniques.

Caractéristiques

  • Alimentation d’entrée 12 VDC / 360 mA
  • Sortie quatre relais SPDT
  • Spécification du relais 20 A / 230 VAC NC / 30A NO
  • Niveau de déclenchement 2 ~ 5 VDC
  • Connecteur Box Header pour la connexion du signal de déclenchement
  • Une LED sur chaque canal indique l’état du relais
  • Indicateur LED de mise sous tension
  • Quatre trous de montage de 3,2 mm chacun
  • Dimensions du circuit imprimé 65 mm x 116 mm

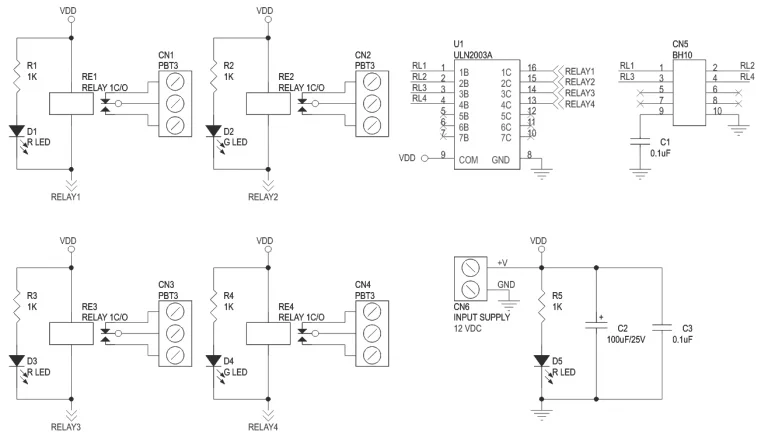

Schéma



ULN2003A

Le ULN2003A est un composant électronique couramment utilisé comme driver de transistor Darlington à courant élevé. Ce circuit intégré (CI) est conçu spécifiquement pour contrôler des charges inductives telles que des moteurs, des relais, des solénoïdes et des LED. Il se compose de sept paires de transistors Darlington à courant élevé (NPN) intégrés en interne, offrant une capacité de commutation de courant élevée. Chaque paire de transistors est capable de fournir un courant continu allant jusqu’à 500 mA, permettant ainsi de contrôler des charges de puissance relativement élevée. De plus, le ULN2003A est doté de diodes de roue libre inverse intégrées pour protéger le circuit des surtensions induites lors de la commutation de charges inductives. Cela garantit une protection contre les dommages potentiels causés par les rétroactions inductives. En résumé, le ULN2003A est un composant fiable et polyvalent utilisé dans de nombreuses applications électroniques pour sa capacité à fournir un courant élevé et à protéger efficacement les circuits de contrôle.

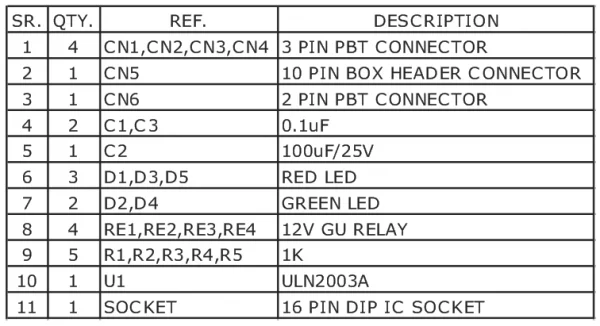

Liste des composants électroniques

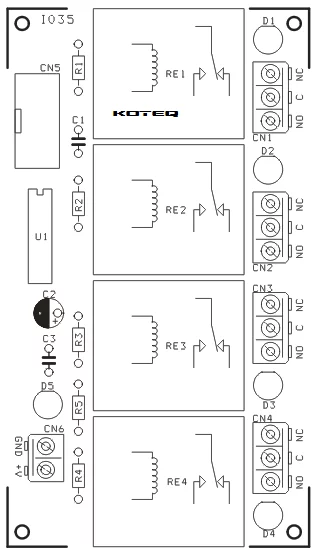

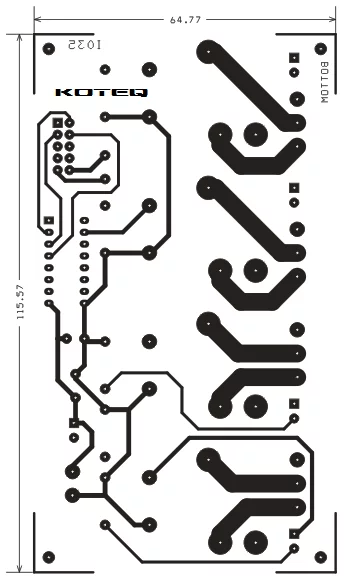

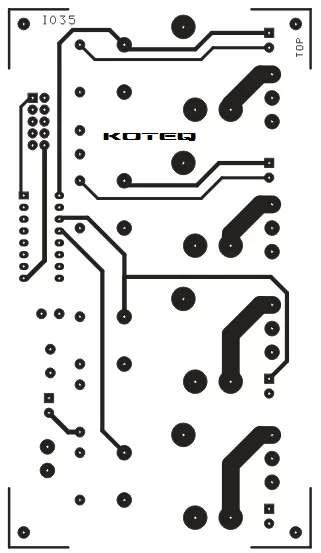

PCB







Source : electronics-lab.com (CC BY-SA 4.0)
