Réaliser un chargeur de batterie automatique

4.2
(61)

Ce chargeur automatique est conçu pour être branché en permanence à une batterie. Il se connecte automatiquement lorsque la tension de la batterie diminue, assurant ainsi une recharge efficace. Une fois que la tension atteint l’état de charge optimale, le chargeur se déconnecte automatiquement, prévenant ainsi la surcharge et prolongeant la durée de vie de la batterie. Idéal pour maintenir la performance des batteries sur le long terme, ce dispositif offre une solution pratique et fiable pour la gestion de la charge des batteries.

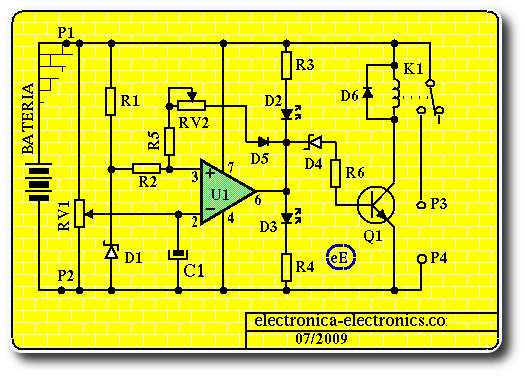

schema chargeur de batterie automatique
Construisez chargeur batterie 12v pdf -> Télécharger le schéma version PDF

Composants

R1= 330 1/4w
R2= 1k 1/4w
R3= 1k 1/4w
R4= 1k 1/4w
R5= 470 1/4
R6= 4k7
RV1=RV2= 10k
D1= Zener 7,5v 1/2w
D2= Led verde
D3= Led rouge
D4= Zener 3,3v 1/2w
D5=D6 1N4148
U1= LM741
Q1= TIP 41  | (BD135)
K1= Relais 12v 15Amp
C1= 100uF/16v

Le transformateur délivre une tension de  2  x 12 volts et une intensité de 6 ampères. Une résistance en série, désignée par R, est utilisée pour limiter le courant de charge de la batterie. Cette résistance joue un rôle important en régulant le flux de courant, empêchant ainsi toute surcharge potentielle et assurant une charge sécurisée et efficace de la batterie. Grâce à cette configuration, le système garantit une protection optimale et une meilleure gestion de la durée de vie de la batterie.

La résistance permet de contrôler le temps de charge en ajustant sa valeur, que ce soit en la diminuant ou en l’augmentant. Vous pouvez également la retirer si nécessaire.

schema chargeur

T1= 220/ 12+12  6Amp    R= 2,2 10w

Simulation Livewire

schema

Circuits imprimés

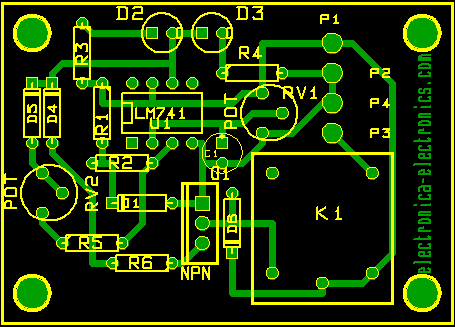

circuit imprimé chargeur

circuit imprimé

circuit imprimé2

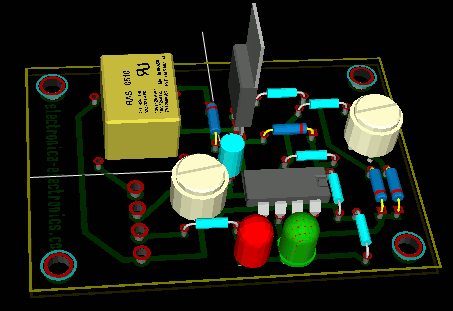

Vue en 3D

implantation des composants

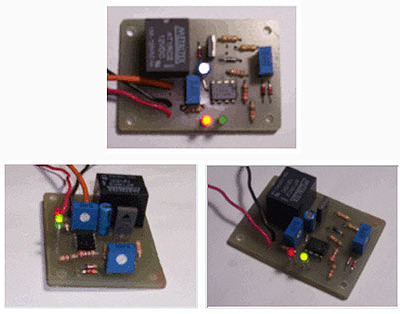

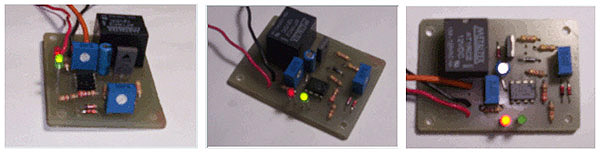

chargeur de batterie

Source: electronica-electronics.com – creative commons
