Circuit numérique de contrôle du volume

Partagez cet article / informez vos amis
5
(2)

Un circuit digital de contrôle de volume à deux voies qui utilise le circuit intégré MAX5486 est présenté dans cette partie. Le MAX 5486 est un contrôleur digital de balance et de volume. Ce contrôleur d’une fréquence de 40 K possède une interface bouton-poussoir. Le circuit imprimé dispose d’une source de voltage incorporée qui fait que l’on n’a pas besoin d’un circuit externe pour l’utiliser, ce qui réduit le nombre d’éléments externes. Ce circuit digital de contrôle de volume trouve des applications diverses comme pour des appareils audio portables, des systèmes de home cinéma, des systèmes d’autoradio ou des systèmes audio d’ordinateur.

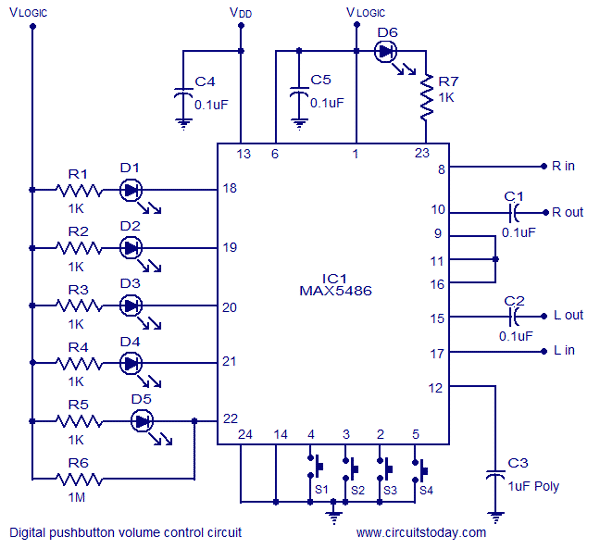

Schéma

max5486Voir fiche technique

Pour plus d’information vous pouvez suivre ce lien :
http://www.circuitstoday.com/digital-volume-control-circuit – CC
