Clavier port série

5
(2)

Lors de la création d’un boitier PC “home made” nous voulions (mon frère et moi) avoir un petit clavier multimédia intégré au boitié permettant de contrôler un lecteur audio et le volume.

Au début de la création du boîtier nous étions encore sous micro$oft windows (comment faisons nous !!!) et nous étions des utilisateurs de winamp. Le montage correspond donc à celui pour COM-port Winamp1)”. Windows ayant fait un plantage complet nous somme alors passé en 100% GNU/Linux mandrake pour être précit.

Après quelque recherche nous n’avons pas trouvé de soft sous linux permettant de contrôler notre montage. Mon frère (débutant mais se débrouillant très bien en C) à donc crée un petit soft.

Le soft

En C. Après paramétrage (toutes les informations de trouve en commentaire dans le fichier) il faut le recompiler.

Téléchargement: clavier port série.tar.bz2

Le montage

Le montage : présenter dans COM-port Winamp

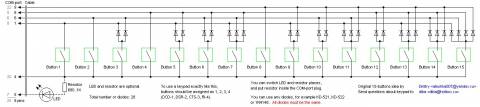

clavier1Mon schéma : j’ai séparé le contrôle du volume (à droite) pour le gérer direct via des pines disponible sur la carte son. Ce qui n’a jamais fonctionner 🙁

clavier2Mon montage : (la partie de droite va à gauche. Je n’ai pas réussit a bougé tout le schéma vers la droite)

clavier3L’intégration : vous trouverez le plans de la façade ICI

clavier4Source: jonas.tuxfamily.org – CC
