这个电子项目被设计用于多种用途，包括制作数字手表或数字秒表。显示部分由使用 5 mm 超高亮度 LED 构成的发光段组成：每个段包含 14 个 LED，唯独用于显示小点（分隔符）的段只使用 4 个 LED。这样的配置确保了在高亮环境下仍具有出色的可读性，同时能够构建坚固且美观的装置。
本模块详细说明了如何驱动每个数字的显示，并提供了将装置扩展至最多 8 位数字的可能性。对于每一位数字，都可以使用专用的印刷电路板（PCB），并配备三个开关和一个光耦合器，以确保精确控制和可靠的电气隔离。
系统的核心是一个 PIC 微控制器，负责管理所有功能和显示序列。如有需要，该微控制器也可以替换为任何 28 引脚的微控制器，从而提供极大的灵活性，让该项目能够适配到其他平台或架构。
凭借其模块化设计，这个 LED 数字显示项目非常适合电子爱好者学习多位数显示管理，同时还能制作一个实用且可扩展的电路装置。它也是各种需要清晰数字显示的应用（如定时器、计数器或可视化测量系统）的优秀基础。

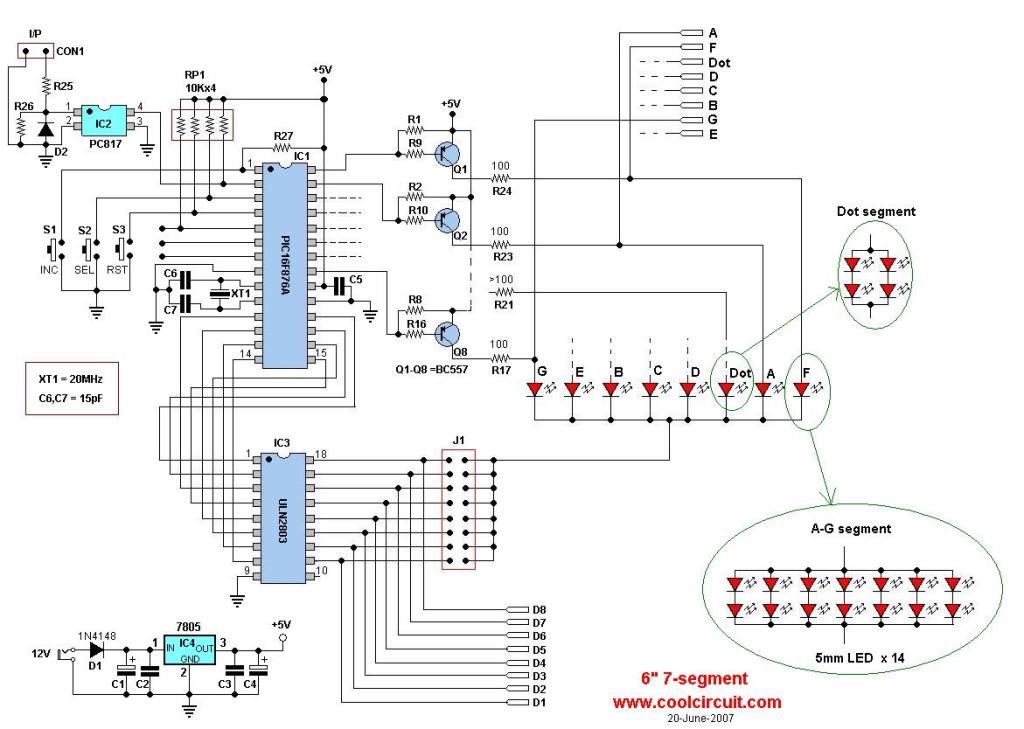

七段显示器电路图：
印刷电路板与元件布局
来源：coolcircuit.com – CC
