串联稳压器（或射极跟随式稳压器）是一种结构紧凑且可靠的电路，旨在提供低电流的稳压电源。该电路基于双极性晶体管和齐纳二极管的组合。其主要目标是保持输出恒定为 9V 直流电，电流为 250 mA。
双极性晶体管在此稳压器中起着关键作用。它被配置为射极跟随器，这意味着输出电压直接由晶体管的射极电压决定。当输入电压变化时，晶体管会自动调整其导通程度，以补偿这种变化并维持稳定的输出电压。因此，即使输入电压波动，输出电压仍保持恒定的 9V 直流。
齐纳二极管作为基准元件，用于定义输出电压。它处于反向偏置状态，并选择具有 9V 稳压值的齐纳二极管。当输入电压超过 9V 时，齐纳二极管进入击穿模式，从而将输出电压限制在其标称值。这确保无论输入电压如何变化，输出电压始终保持在 9V。
需要注意的是，通过更换不同稳压值的齐纳二极管，该电路还可以实现其他输出电压。只需选择具有不同击穿电压的齐纳二极管，即可获得相应的稳压输出电压。这使得串联稳压器具有高度的多功能性，可适用于不同的电源需求。
输出电压公式：
Vout = Vz − VBe
Vz = 齐纳二极管电压，VBe = 0.7 V
特性
输入：12V 交流
输出：9.3V 直流 / 250 mA，低纹波齐纳稳压直流电压
四二极管组成的整流桥
输出带 LED 指示
电路图

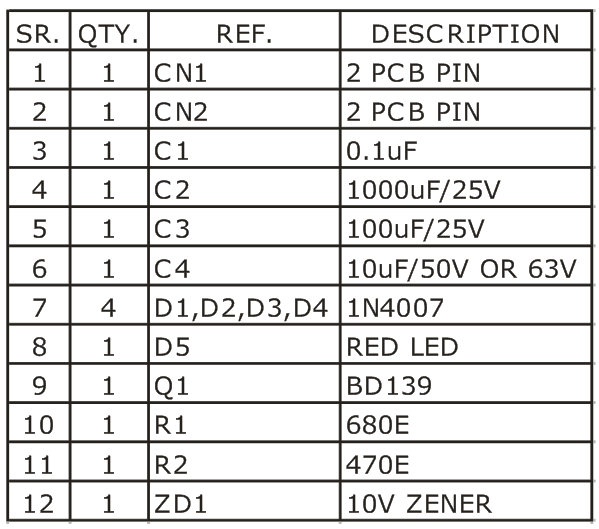

电子元件清单
印刷电路板 (PCB)
