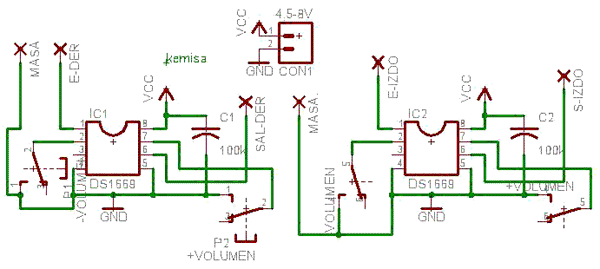

volume1

Ce montage simple est conçu pour contrôler numériquement le volume. Le circuit intégré DS1669 est chargé d’augmenter ou diminuer le volume a l’aide de deux boutons.

Lorsque l ‘alimentation est coupé, le montage est capable de «se souvenir» du point où a été. Ce montage est peut être alimenté par une tension entre 4,5 et 8 volts

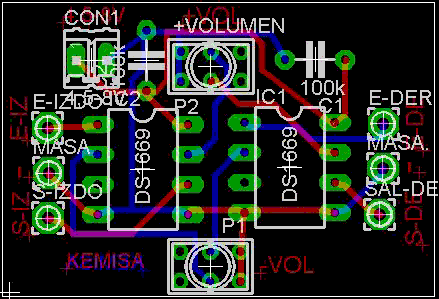

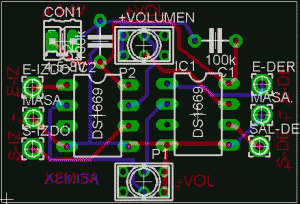

PCB

Les dimensions réelles sont de 25 mm de haut par 36 mm de large.

volume2

Source: kemisa.es | CC
