Construire un simple détecteur de tension

4.6
(5)

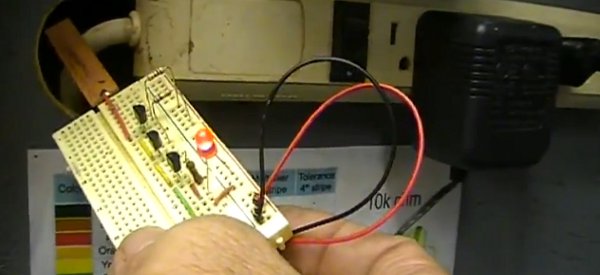

detecteur-de-tension-simple

C’est un circuit simple a réalisé avec très peu de composants électroniques. Il est destiné à détecter la tension il est aussi capable de détecter l’électricité statique, la peau, les chats, et bien d’autres choses inutiles.

Pour réaliser ce montage il faut monter en cascade 3 transistors BC547. Le montage nécessite aussi 3 résistances et une bande de cuivre qui servira de pointe de détection et l’information sera visualisée sur une LED.

Schéma détecteur de tension

schema-detecteur-de-tension-simple

Vidéo de démonstration



Source: semageek.com – CC
