Construire une minuterie de 00 à 99 secondes ou 00 à 99 minutes

0
(0)

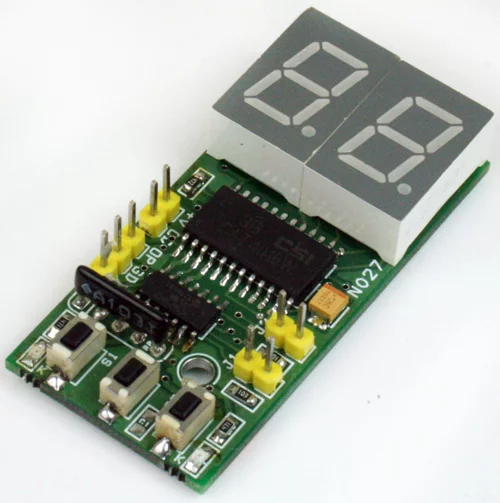

Ce montage électronique présenté ici est une minuterie de cuisine à 2 chiffres 00-99 secondes ou 00-99 minutes à rebours basée sur un microcontrôleur PIC16F1825. La minuterie est utile dans diverses applications telles que la cuisine, les sports, l’industrie… Ce montage se compose d’interrupteurs pour régler l’heure et le démarrage, un cavalier pour sélectionner le mode 99 secondes ou 99 minutes. La sortie TTL entraîne directement le buzzer.

Caractéristiques

Alimentation 5V DC
Minuterie 0-99 secondes ou 0-99 minutes
LED d’alimentation
LED de sortie
Cavalier J1 Sélection du mode Secondes ou minutes
Affichage à 7 segments de 0,5 pouce (2 chiffres)
Interrupteur tactile pour le réglage de l’heure et le démarrage
Sortie 5V TTL Direct vers Buzzer

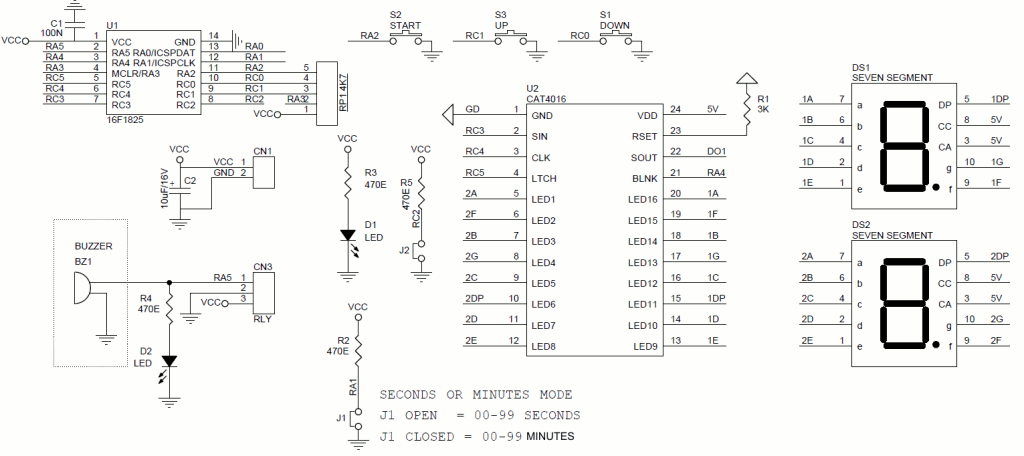

Schéma

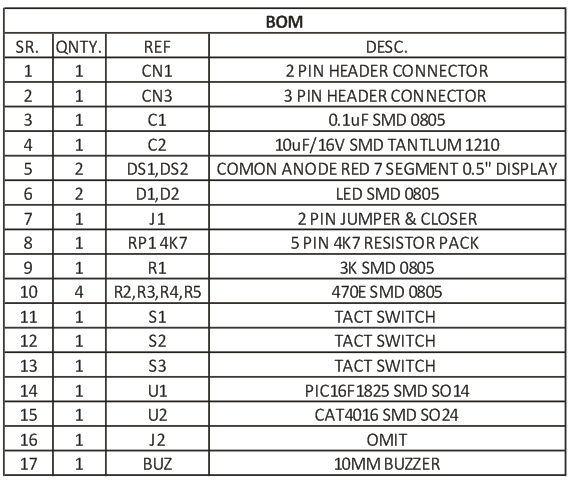

Liste des composants électroniques

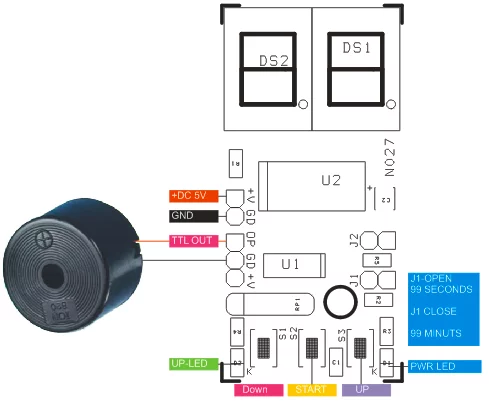

Branchement



Vidéo

Source: electronics-lab.com (CC BY-SA 4.0)
