Voici une simple alarme à réaliser à base du circuit intégré CD4001, un composant logique CMOS comprenant quatre portes NOR. Cette alarme peut être utilisée pour protéger efficacement une maison, un garage, une moto, une voiture ou tout autre espace nécessitant une sécurité de base. Le montage repose sur un principe électronique simple et fiable, idéal pour les débutants comme pour les amateurs d’électronique souhaitant comprendre le fonctionnement d’un système d’alarme basique.
Dans le schéma électrique, l’interrupteur SW1 joue le rôle de déclencheur. Selon vos besoins, cet interrupteur peut être remplacé par un capteur adapté à la situation. Par exemple, un capteur de mouvement (PIR) permettra de détecter la présence d’une personne, une barrière infrarouge servira à surveiller un passage, un détecteur de gaz alertera en cas de fuite dangereuse, tandis qu’un capteur magnétique pourra être placé sur une porte ou une fenêtre pour signaler toute ouverture non autorisée. Vous pouvez ainsi personnaliser le dispositif en fonction du type de détection souhaité, tout en conservant la même base électronique à base du CD4001.

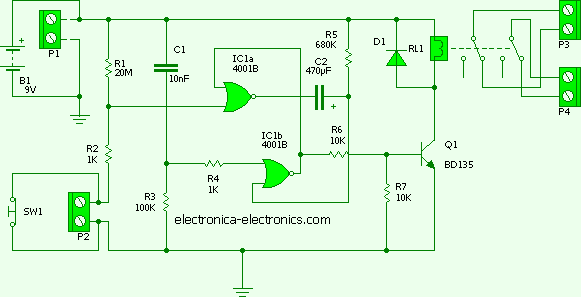

Schéma de l’alarme

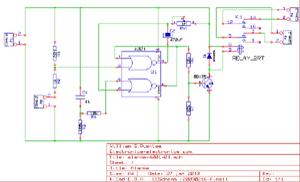

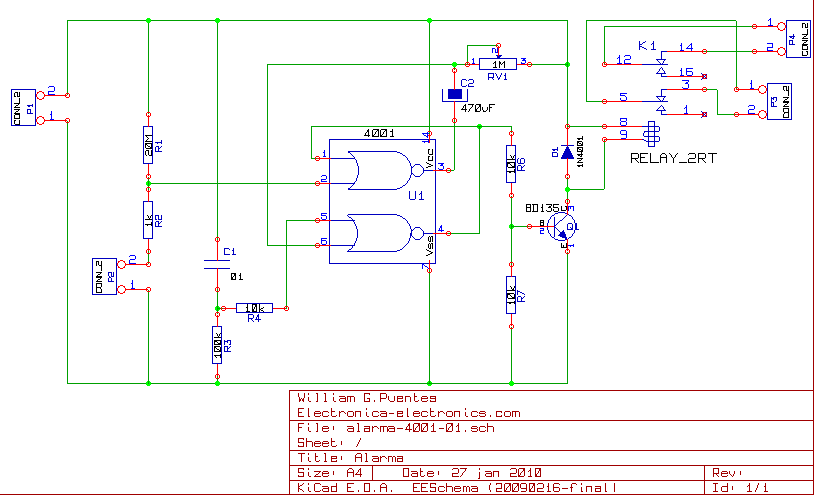

Conception du circuit imprimé
Les composants de l’alarme
C1: 10nF
C2: 470uF
D1: 1N4001
K1: RELAY_2RT
P1: CONN_2
P2: CONN_2
P3: CONN_2
P4: CONN_2
Q1: BD135
R1: 20M
R2: 1K
R3: 100K
R4: 10K
R6: 10K
R7: 10K
RV1: 1M
U1: 4001

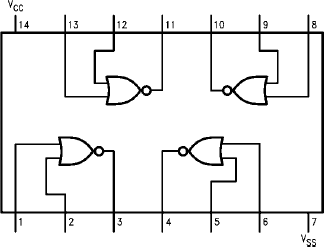

CD4001

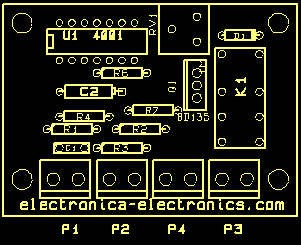

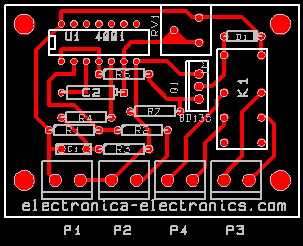

Circuit imprimé

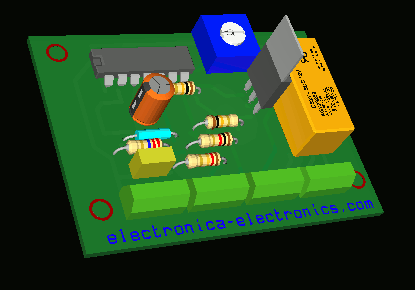

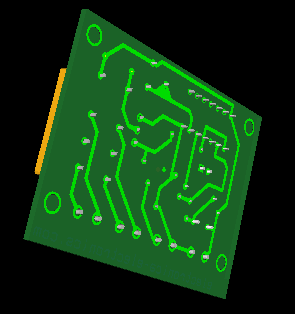

Images en 3D

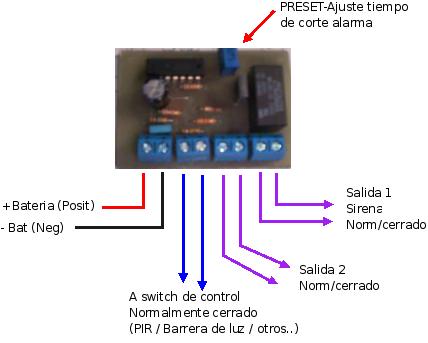

Utilisation

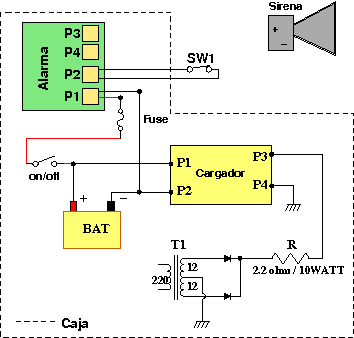

Exemple de câblage

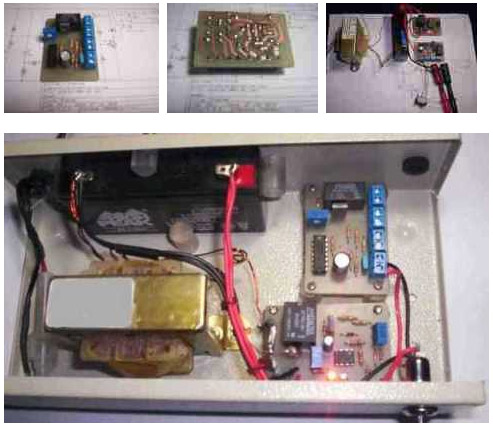

Photos de l’alarme
Source: electronica-electronics.com – creative commons
