Construisez un interphone simple et efficace a base de transistors

Partagez cet article / informez vos amis
2.4
(7)

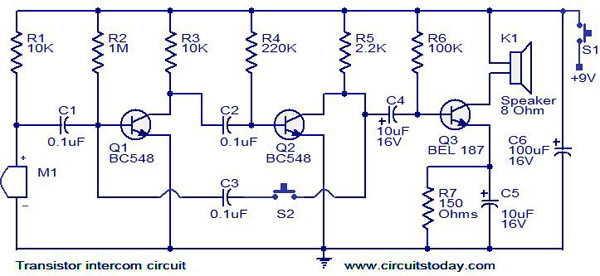

schema interphone

Voici un circuit simple et efficace d’intercommunication qui est basé entièrement sur des transistors. C’est un amplificateur à trois étages.

Lorsque le bouton-poussoir S2 est enfoncé, le circuit amplificateur câblé autour de T1 et T2 devient un multivibrateur astable et commence à produire des signaux de sonnerie. Ils seront  par la suite amplifiés par le transistor T3.
Lorsque le bouton poussoir S2 est libéré le circuit se comporte comme un amplificateur ordinaire et vous pouvez parler et communiqué avec un personne de l’autre coté

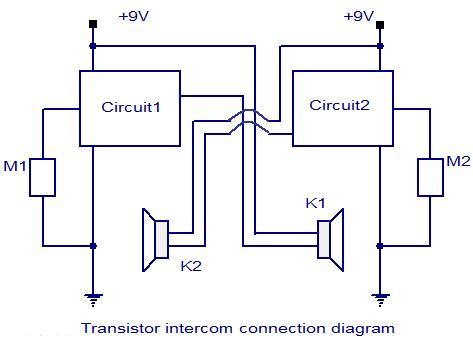

Il faut construire deux copies identiques du montage et connectez-selon le schéma suivant.

schema interphone 2

Source: circuitstoday.com – CC
