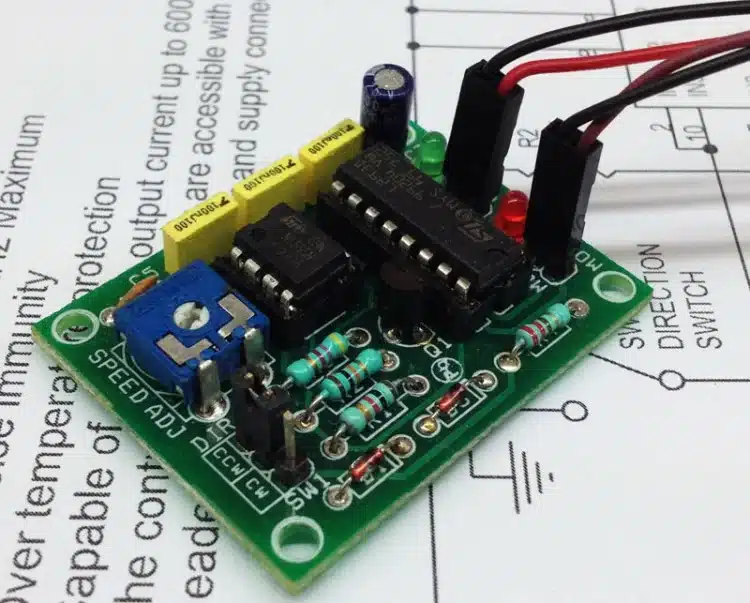

Ce montage a été spécialement conçu pour assurer un contrôle précis de la vitesse et de la direction d’un moteur à courant continu, répondant ainsi aux exigences de diverses applications telles que les robots, les drones et les véhicules télécommandés. En utilisant le pont en H L293D en combinaison avec le circuit intégré de minuterie 555, ce système offre une solution polyvalente et fiable pour les ingénieurs et les amateurs. Le L293D, avec sa capacité à fournir un courant d’entraînement bidirectionnel pouvant atteindre 600 mA, garantit une performance robuste, tandis que le circuit de minuterie 555 permet un contrôle précis de la fréquence PWM jusqu’à 5 kHz, offrant ainsi une modulation efficace de la vitesse du moteur. De plus, la facilité de régulation de la vitesse à l’aide du réglage PR1 et la possibilité de changer la direction du moteur via le cavalier 3 broches SW1 assurent une adaptabilité remarquable pour diverses applications.
En outre, la conception modulaire de ce système permet une intégration aisée dans des projets électroniques existants ou en cours de développement. L’entrée d’alimentation du moteur à courant continu, accessible via le connecteur Berg CN1, accepte une large plage de tensions de 5 V à 12 V en courant continu, offrant ainsi une compatibilité avec différentes sources d’alimentation. Cette polyvalence et cette facilité d’utilisation font du montage une option attrayante pour les concepteurs électroniques et les amateurs qui cherchent à contrôler efficacement la vitesse et la direction des moteurs à courant continu dans leurs projets.

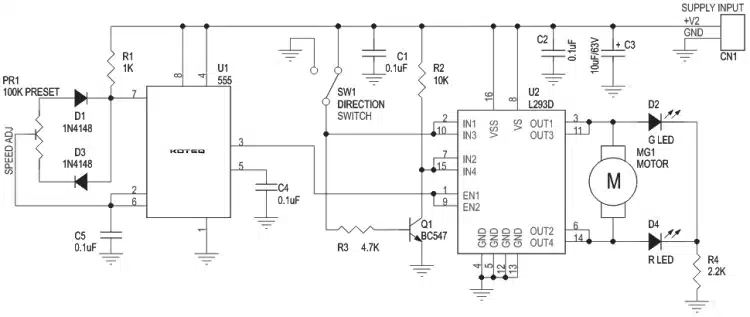

Schéma

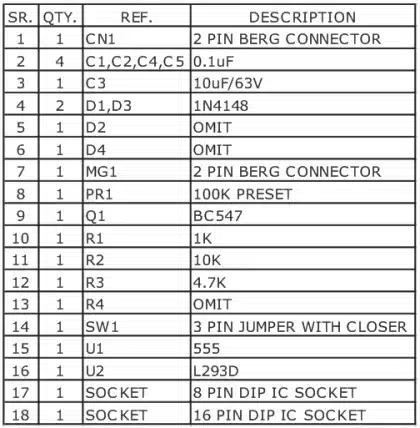

Liste des composants électroniques

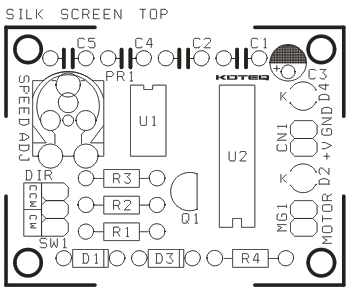

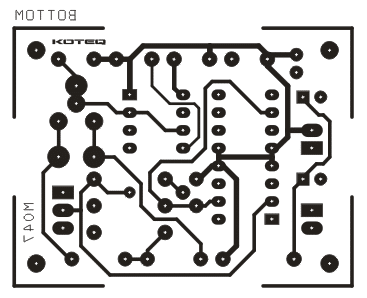

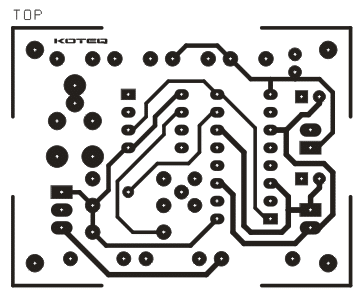

PCB
Source : electronics-lab.com (CC BY-SA 4.0)
