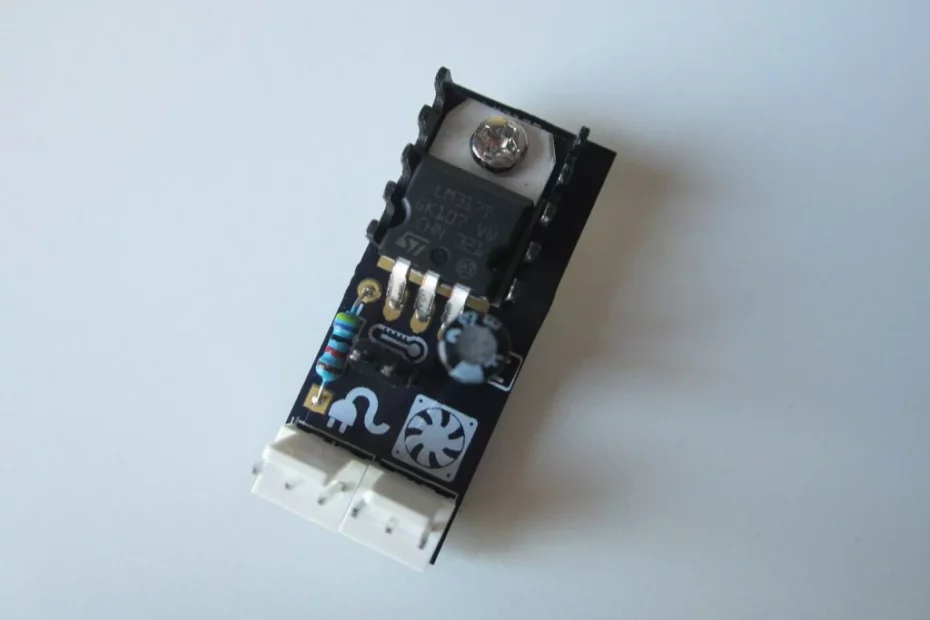

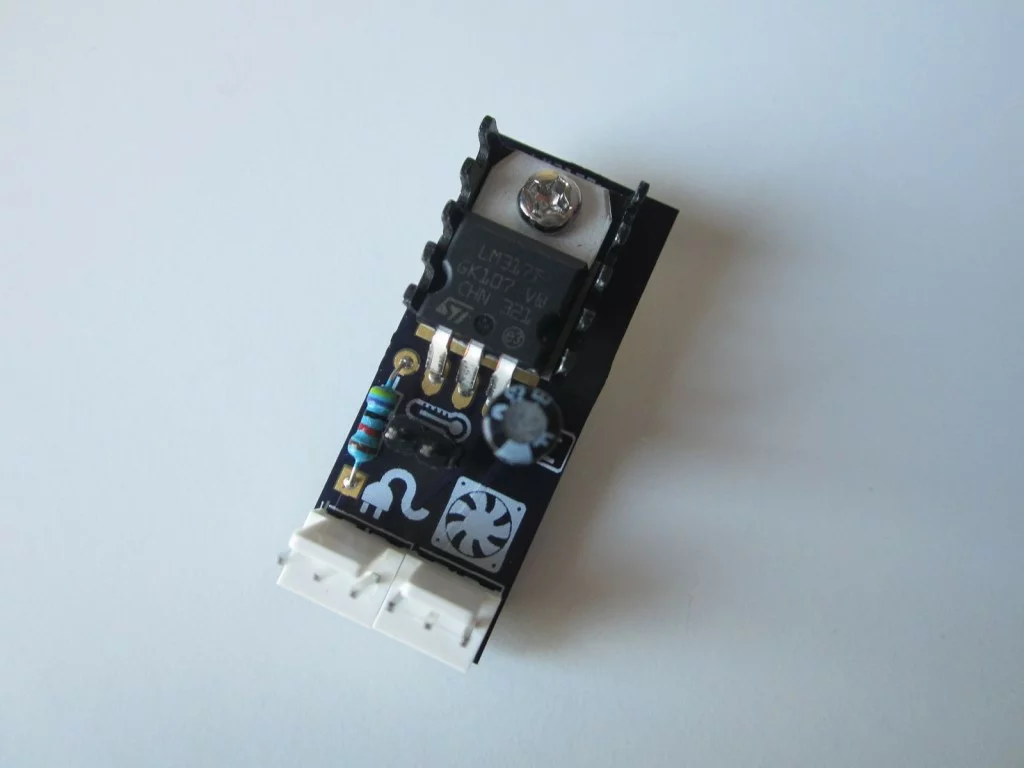

Contrôler le ventilateur à l’aide d’une thermistance NTC
Ce montage est conçu pour contrôler le fonctionnement de ventilateur de PC à l’aide d’une thermistance NTC . Il régule la vitesse du ventilateur en fonction de la température mesurée. La température est détectée à l’aide d’une simple thermistance NTC. Dans la plupart des PC, le ventilateur tourne constamment, ce qui peut ne pas être nécessaire. Un simple circuit permet de réguler la vitesse du ventilateur en fonction de la température. Cela permet non seulement d’économiser de l’énergie, mais également de réduire le bruit du ventilateur. Seuls trois composants sont nécessaires pour permettre le contrôle de la vitesse du ventilateur en fonction de la température réelle: un régulateur de tension réglable (LM317T) et deux résistances qui forment un diviseur de tension. L’une des résistances est une thermistance NTC (résistance sensible à la température), tandis que l’autre est une résistance normale.
La thermistance NTC : Mesure et régulation thermique précise
Une thermistance NTC (Negative Temperature Coefficient) est un type de résistance dont la valeur change de manière inversement proportionnelle à la température. Cela signifie que lorsque la température augmente, la résistance diminue, et vice versa.
La thermistance NTC est principalement utilisée pour la mesure de la température et la régulation thermique dans de nombreux appareils électroniques et systèmes industriels. Lorsqu’elle est intégrée dans un circuit, la thermistance NTC réagit de manière sensible aux variations de température et permet de générer une tension ou un courant proportionnel à la température ambiante.
Les thermistances NTC sont fabriquées à partir de matériaux semi-conducteurs, tels que les oxydes de métal, et sont disponibles dans une large plage de valeurs de résistance et de caractéristiques de température. Elles sont couramment utilisées dans les thermomètres, les systèmes de contrôle de la température, les circuits de protection contre la surchauffe, les thermostats, les climatiseurs et autres applications nécessitant une mesure précise de la température.

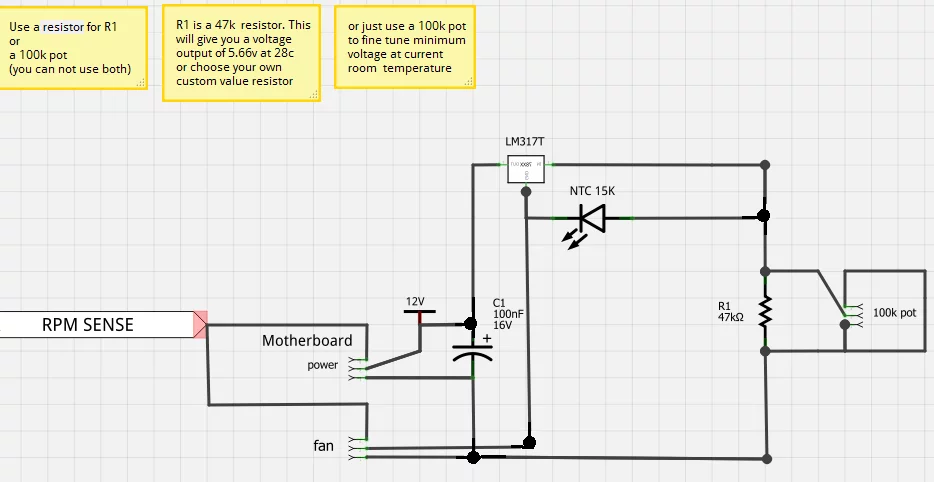

Schéma
Liste des composants électroniques
Potentiomètre 1X 100K 3296W 3296
1X 15K thermistance NTC
Condensateur 1X 100UF 16V
1X TO-220 HEATSINK (EN OPTION)
2X en-têtes de goupille de verrouillage 0,1 ? pas 3 voies
Le circuit imprimé a été conçu pour que vous puissiez utiliser une seule résistance ou un potentiomètre de 100k, il est recommandé d’utiliser le pot de 100k car il est beaucoup plus facile d’ajuster.

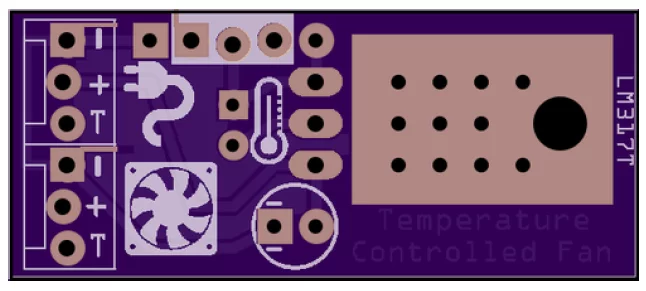

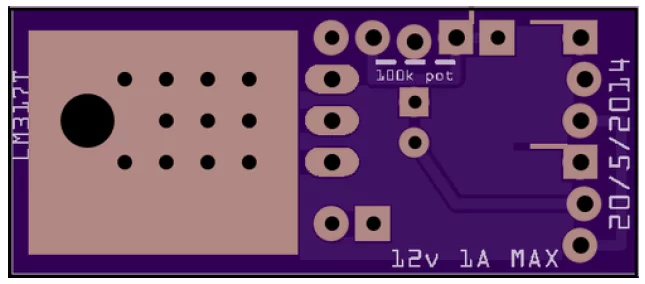

PCB
Source : electronics-lab.com (CC BY-SA 4.0)
