Contrôleur de niveau d’eau
C est un contrôleur automatique de niveau d’eau utilisant un circuit intégré NE555 associé à plusieurs transistors BC546 et PN2222. Le montage fonctionne sous une tension d’alimentation de 12 volts continus et permet de gérer automatiquement une pompe à eau selon le niveau détecté dans un réservoir. Ce système offre un contrôle simple et fiable du remplissage ou de la vidange, sans intervention manuelle, tout en assurant une protection contre les débordements ou le fonctionnement à sec.

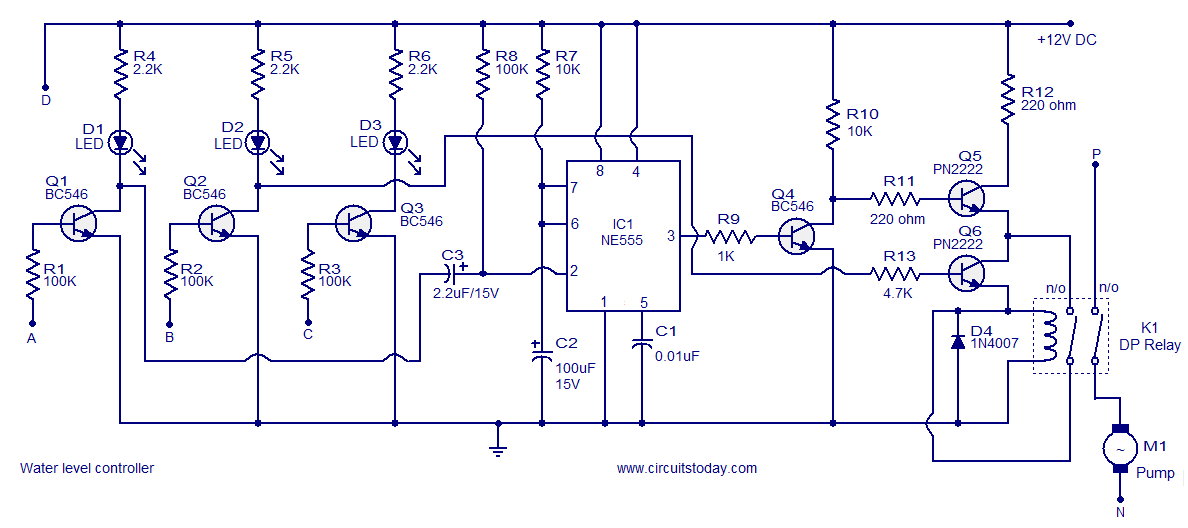

Le circuit repose sur quatre sondes de détection notées A, B, C et D, qui sont placées à différentes hauteurs dans le réservoir. Ces points servent à détecter la présence d’eau à plusieurs niveaux. Les transistors Q1, Q2 et Q3 (BC546) fonctionnent comme des capteurs de conduction : lorsqu’un niveau d’eau atteint une sonde, le courant circule à travers l’eau et active le transistor correspondant. Chaque transistor pilote une LED (D1, D2, D3) indiquant visuellement le niveau d’eau atteint. Les résistances R1, R2 et R3 assurent la polarisation de base, tandis que R4, R5 et R6 limitent le courant traversant les diodes.
Le signal issu du troisième étage est appliqué au circuit NE555 (IC1) configuré en mode bistable. Celui-ci agit comme un élément de commande logique, déterminant si la pompe doit être activée ou arrêtée. Les condensateurs C1, C2 et C3 stabilisent le fonctionnement du NE555 et filtrent les variations de tension, assurant ainsi une commutation propre.
Les transistors Q4 (BC546), Q5 et Q6 (PN2222) forment l’étage de puissance. Q4 reçoit la commande du NE555 et pilote Q5 et Q6, capables de fournir le courant nécessaire pour actionner le relais K1. Ce relais, de type DP (double pôle), commande la pompe M1 connectée au secteur. Une diode de roue libre D4 (1N4007) est placée en parallèle sur la bobine du relais afin de protéger le circuit contre les surtensions générées lors de la coupure.
Lorsque le niveau d’eau descend sous le seuil inférieur, la conduction entre les sondes A et B cesse, provoquant l’enclenchement de la pompe. À mesure que l’eau monte et atteint la sonde supérieure D, le NE555 bascule, coupant le relais et arrêtant la pompe. Ce fonctionnement automatique assure une gestion optimale du remplissage du réservoir.
Ce contrôleur de niveau d’eau, combinant simplicité et efficacité, est parfaitement adapté aux applications domestiques et industrielles. Il réduit la consommation d’énergie, évite les débordements et prolonge la durée de vie de la pompe tout en nécessitant très peu d’entretien.

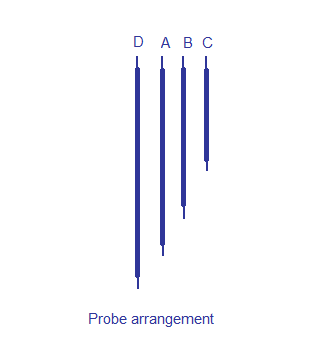

Schéma de montage de la sonde

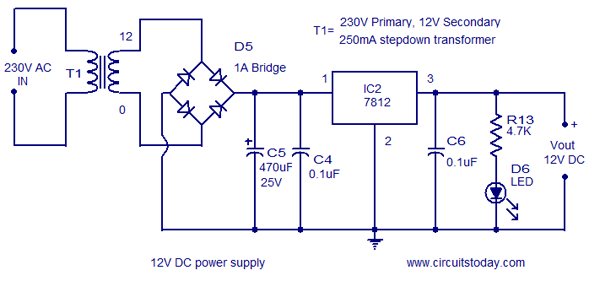

Alimentation pour ce circuit
