Linear Technology Corporation annonce le LTC3788/-1, un contrôleur DC/DC régulateur à découpage élévateur, synchrone, à sortie double, de forte puissance, dans lequel la diode élévatrice est remplacée par un MOSFET canal N de haut rendement. Ceci permet de supprimer le radiateur normalement requis dans les convertisseurs élévateurs de puissances moyennes à élevées.  Le LTC3788/-1 peut fournir une tension de sortie de 24 V à 5 A avec un rendement pouvant atteindre 97%, ce qui le rend idéal dans les amplificateurs audio de l’automobile, les applications des secteurs industriel et médical dans lesquels le convertisseur DC/DC élévateur doit fournir une forte puissance avec une faible dissipation calorique, dans une application de petite taille.

Le LTC3788/-1 fonctionne sur une gamme de tensions d’entrée de 4,5 V à 38 V au démarrage, il continue à fonctionner jusqu’à 2,5 V après le démarrage et peut réguler une tension de sortie aussi élevée que 60 V. Les puissants pilotes de grille des MOSFET canal N de 1,5 ohms, présents sur la carte, commandent les grilles des MOSFET avec des temps de montées très courts, ce qui réduit les pertes de transitions et autorise un courant de sortie jusqu’à 10 A sur chacun des canaux. De plus, le LTC3788/-1 ne consomme que 125 µA avec une seule sortie active et seulement 200 µA avec les deux sorties actives.

L’architecture à mode courant et fréquence fixe permet la mise en parallèle de plusieurs composants. Le LTC3788 comprend une sortie d’horloge, une modulation de phase (pour les applications multi-phase), deux sorties indépendantes à drapeau « puissance correcte » et un réglage de la limite du courant. Le LTC3788/-1 fonctionne sur une fréquence synchronisée par boucle à verrouillage de phase, de 75 kHz à 850 kHz, ou une fréquence fixe pouvant être sélectionnée de 50 kHz à 900 kHz. Il possède un dispositif de protection par limitation de l’intensité cycle par cycle et utilise pour la détection de courant une résistance de détection de courant ou gère la chute de tension aux bornes de l’inductance (DCR).  Dans les applications où la tension d’entrée peut dépasser, par moment, la tension de sortie régulée, le LTC3788-1 peut maintenir le MOSFET synchrone en fonctionnement constant de telle façon que la tension de sortie suive la tension d’entrée avec le minimum de pertes. De plus, le LTC3788/-1 possède un démarrage progressif programmable et une référence de tension de précision de ± 1% sur la gamme de températures de fonctionnement de – 40°C à 125°C.

Le LTC3788-1 est disponible en boîtier SSOP-28 et le LTC3788, encapsulé dans un boîtier QFN de 32 broches, 5 mm x 5 mm. Les deux versions sont disponibles sur stock. Pour plus d’informations, visiter le site www.linear.com

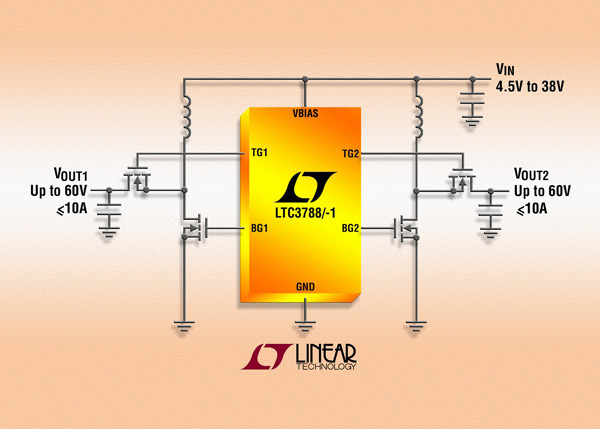

double contrôleur DC/DC élévateur, synchrone, 60 V

double contrôleur DC/DC élévateur, synchrone, 60 V

Résumé des caractéristiques : LTC3788/-1

. Rendement pouvant atteindre 97%
· Suppression du radiateur dans les convertisseurs élévateurs de puissances moyennes à élevées
· Fonctionne jusqu’à 60 V en sortie
· Gamme de tensions d’entrée étendue : 4,5 V à 38 V, fonctionnement jusqu’à 2,5 V après le démarrage
· Puissants pilotes de grille de MOSFET 1,5 ohms
· Possibilité d’un fonctionnement à rapport cyclique de 100% pour le MOSFET synchrone
· Fréquence synchronisée par boucle à verrouillage de phase : de 75 kHz à 850 kHz
· Fréquence fixe programmable : de 50 kHz à 900 kHz
· Détection de courant par résistance RSENSE ou inductance DCR
· Contrôle par mode courant
· Référence de tension de précision de ± 1%, de – 40°C à 125°C
· Démarrage progressif programmable
· Modulation de phase
· Sorties à drapeau « puissance correcte »
