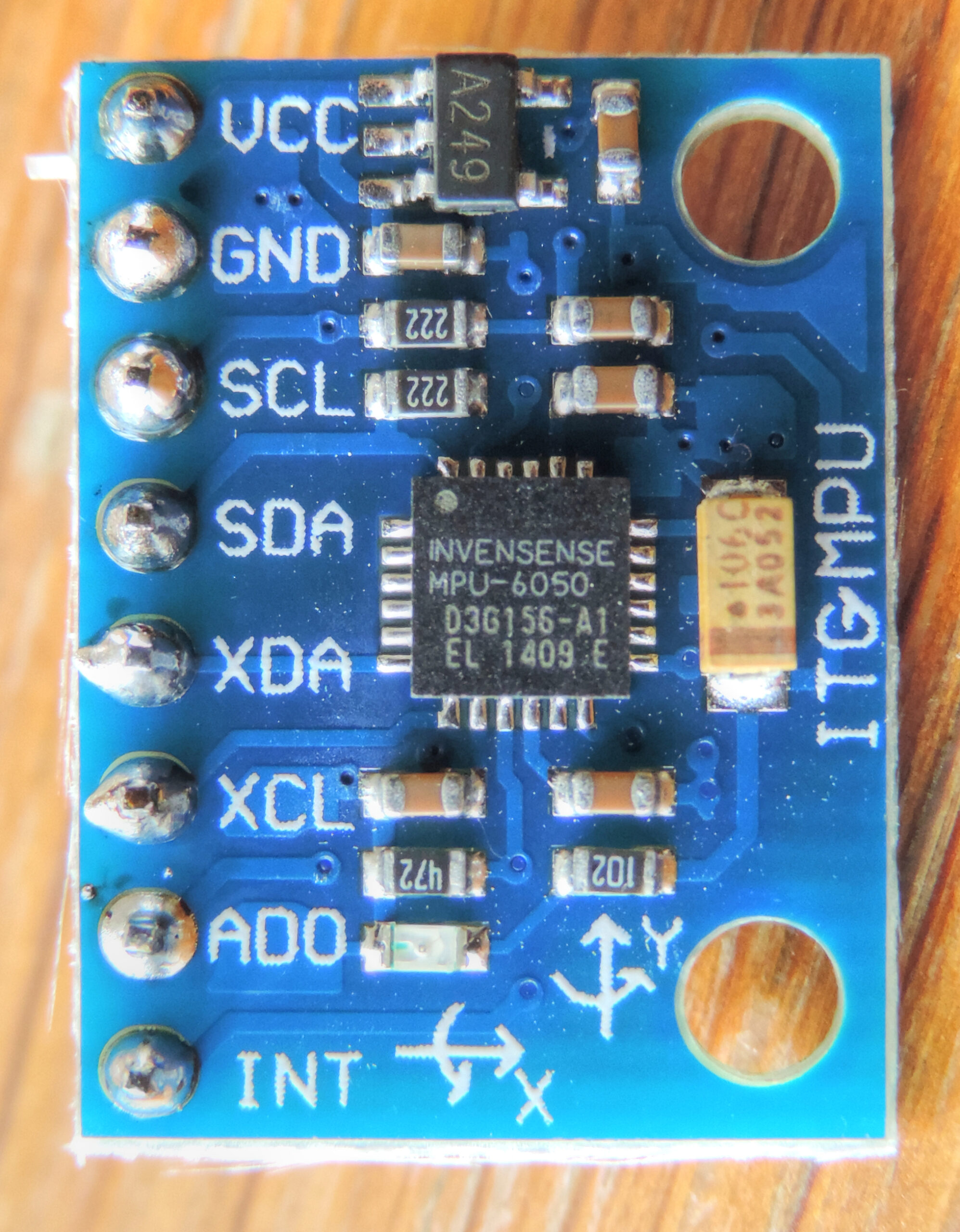

Der MPU-6050 ist einer der beliebtesten MEMS-Sensoren in der Welt der Embedded-Elektronik und des Internets der Dinge. Entwickelt von InvenSense (heute TDK InvenSense) vereint er in einem einzigen Gehäuse einen dreiachsigen Beschleunigungssensor und ein dreiachsiges Gyroskop und bietet damit eine vollständige Bewegungserfassung im Raum. Er ist ein 6-DOF-Baustein (Degrees of Freedom), der gleichzeitig lineare Beschleunigungen und Winkelgeschwindigkeiten auf den Achsen X, Y und Z erfassen kann. Dieses Integrationsniveau ist äußerst wertvoll für Projekte wie Drohnen, autonome Roboter, Kamerastabilisierungssysteme und tragbare Geräte, da es die Platinenfläche reduziert und das Design vereinfacht. Der Chip arbeitet mit einer Versorgungsspannung von 2,3 V bis 3,4 V und hat einen typischen Stromverbrauch von nur 3,9 mA im Normalbetrieb, was ihn für batteriebetriebene Systeme geeignet macht, ohne die Laufzeit zu beeinträchtigen.
Wichtige technische merkmale und leistungsdaten
Der integrierte Beschleunigungssensor des MPU-6050 bietet vier per Software wählbare Messbereiche: ±2 g, ±4 g, ±8 g und ±16 g. So lässt sich die Messgenauigkeit je nach Anwendung anpassen. Für eine präzise Stabilisierung eines Roboters wählt man beispielsweise ±2 g, um die bestmögliche Auflösung zu erzielen, während eine schnelle Drohne ±16 g nutzen kann, um stärkere Beschleunigungen ohne Sättigung zu erfassen. Das dreiachsige Gyroskop bietet ebenfalls vier Messbereiche von ±250 °/s bis ±2000 °/s. Damit können sowohl sehr geringe Winkelgeschwindigkeiten präzise als auch sehr schnelle Drehungen zuverlässig erfasst werden. Die I²C-Schnittstelle des MPU-6050, die im Schnellmodus bis zu 400 kHz arbeitet, erleichtert die Integration mit den meisten modernen Mikrocontrollern wie ESP32, Arduino oder STM32. Bei einigen Drittanbieter-Modulen kann diese Schnittstelle sogar als SPI konfiguriert werden, um noch mehr Flexibilität zu erreichen. Außerdem enthält der Sensor einen Digital Motion Processor (DMP), der Datenfusionsberechnungen direkt auf dem Chip ausführt, wodurch die Hauptrechenlast des Mikrocontrollers sinkt und die Gesamtreaktionszeit des Systems verbessert wird.
Anwendungen in modernen elektronikprojekten
Dank seiner sechs Freiheitsgrade und hohen Zuverlässigkeit wird der MPU-6050 in Hobby- und Profidrohnen zur Lagekontrolle und Flugstabilisierung breit eingesetzt. In einem Quadrokopter misst der Sensor zum Beispiel in Echtzeit Beschleunigungen und Winkelgeschwindigkeiten, damit der Flugcontroller die Motorleistung sofort anpassen kann. In mobilen Robotern und autonomen Fahrzeugen spielt er eine Schlüsselrolle bei der Positions- und Lagebestimmung in Kombination mit GPS- und Magnetsensoren. Kamerastabilisatoren und Gimbals nutzen den MPU-6050 ebenfalls, um unerwünschte Bewegungen zu erkennen und automatisch auszugleichen, sodass flüssige Aufnahmen entstehen. In Spielkonsolen und tragbaren Geräten ermöglicht dieser Baustein eine intuitive, bewegungsbasierte Interaktion, was zu seiner weiten Verbreitung bei Herstellern von Unterhaltungselektronik beigetragen hat. Sein sehr günstiger Preis, oft unter 5 Euro in Form eines einsatzfertigen Moduls, hat zudem seine massive Verbreitung unter Makern und Fachleuten beschleunigt.
Wettbewerbsvorteile des MPU-6050
Dieser Inertialsensor bietet mehrere Vorteile, die seinen Erfolg erklären. Zum einen reduziert die Integration von zwei separaten MEMS-Sensoren in einem 4 x 4 x 0,9 mm großen Gehäuse den benötigten Platz auf der Leiterplatte erheblich. Zum anderen ermöglicht der eingebaute DMP die direkte Ausgabe von Quaternionen und Euler-Winkeln, ohne dass komplexe Softwareverarbeitung auf dem Mikrocontroller erforderlich ist. Diese Funktion senkt die Latenz und vereinfacht die Entwicklung von Sensorfusionssoftware, was besonders für Systeme mit einer Reaktionszeit von unter 10 ms wichtig ist. Darüber hinaus macht der geringe Stromverbrauch den MPU-6050 zu einem wertvollen Partner für batteriebetriebene Geräte, da seine 3,9 mA im aktiven Modus und 5 µA im Schlafmodus die Batterielaufzeit deutlich verlängern. Schließlich reduziert das große Ökosystem an Bibliotheken und Open-Source-Beispielen für Arduino, STM32 und ESP32 die Entwicklungszeit – ein entscheidender Faktor bei professionellen Projekten mit engen Zeitplänen.
Tipps für eine effektive integration des MPU-6050
Um den MPU-6050 in einem professionellen Projekt optimal zu nutzen, empfiehlt es sich, sowohl das Hardware- als auch das Softwaredesign sorgfältig zu gestalten. Auf der Hardwareseite verbessert eine sorgfältige Entkopplung der Stromversorgung mit 0,1-µF- und 10-µF-Kondensatoren in der Nähe des Bausteins die Messstabilität. Es ist ebenfalls ratsam, den Sensor möglichst nahe am Schwerpunkt des Geräts zu platzieren, um parasitäre Beschleunigungseffekte zu minimieren. Auf der Softwareseite sorgt die Verwendung offizieller oder weit verbreiteter Bibliotheken wie derjenigen für Arduino und STM32 für eine schnelle und zuverlässige Implementierung. Das Aktivieren des DMP und die Nutzung von Quaternionen statt klassischer Euler-Winkel liefern stabilere und präzisere Ergebnisse über die Zeit, insbesondere bei komplexen Drehungen. Schließlich ist es sinnvoll, den Beschleunigungssensor und das Gyroskop mit geeigneten Software-Routinen zu kalibrieren, um Bias und Drift der MEMS-Sensoren auszugleichen, insbesondere bei kritischen Messungen wie der inertialen Navigation oder der Drohnenstabilisierung.
Warum der MPU-6050 auch 2025 eine strategische wahl bleibt
Trotz des Aufkommens neuer Sensoren wie des MPU-9250 oder des ICM-20948, die einen Magnetometer hinzufügen oder die Genauigkeit erhöhen, bleibt der MPU-6050 ein weit verbreiteter Standard in Industrie und Forschung. Seine breite Verfügbarkeit, sein sehr wettbewerbsfähiger Preis und seine umfangreiche Dokumentation machen ihn zu einer strategischen Wahl für jedes Projekt, das einen zuverlässigen und einfach zu implementierenden Inertialsensor benötigt. Im Jahr 2025 ist er weiterhin einer der am besten dokumentierten und unterstützten Bausteine in der Open-Source-Community, was langfristige Unterstützung und kontinuierliche Software-Updates gewährleistet. Diese Langlebigkeit ist besonders wichtig für Unternehmen, die ihre Lieferketten absichern und die Wartung ihrer Produkte über mehrere Jahre sicherstellen wollen. Der MPU-6050 etabliert sich somit als unverzichtbare Referenz bei der Entwicklung von Embedded-Geräten, die eine präzise Bewegungs- und Lageerfassung benötigen.
