Emetteur-récepteur µModule RS232 double, isolé, intégrant une alimentation isolé

    Linear Technology Corporation présente le LTM2882, un émetteur-récepteur µModuleâ RS232 isolé, à deux canaux, qui protège des fortes impulsions transitoires entre masses et de mode commun. Dans les systèmes RS232, les potentiels de masse peuvent présenter de grandes différentes d’un nœud à un autre, excédant souvent les marges de tolérance, ce qui peut conduire à une interruption des télécommunications ou à la destruction du transmetteur. Le LTM2882 supprime les boucles de masse en isolant l’interface de niveau logique et la ligne de transmission par une isolation inductive interne du signal. Ce qui autorise une gamme de la tension de mode commun plus large et une meilleure réjection de mode commun, supérieure à 30 kV/µs. Un convertisseur DC-DC, à faible niveau d’IEM, fournit les niveaux de tensions RS232 et une alimentation de 5 V isolée, en sortie, pour l’alimentation de tout composant externe.  Avec une isolation galvanique de 2500 Veff. , une alimentation secondaire sur la carte, et deux émetteurs et récepteurs à interface R232, le LTM2882 ne nécessite pas de composants externes, et conduit à une solution complète à µModule, de petite taille, pour les systèmes isolés de télécommunications de données série.

    Le LTM2882 convient à une grande variété d’applications RS232, incluant les équipements de télécommunications industrielles de tests et de mesures, où la suppression des boucles de masse ou bien le fonctionnement avec des tensions de mode commun de grande amplitude est requis. L’émetteur-récepteur est protégé contre les ESD (décharges électrostatiques) de ± 10 kV et fonctionne jusqu’à 1 Mbits/s et ne consomme que 30 µA à l’arrêt et désactivé. Les deux pilotes peuvent être activés et désactivés en moins de 2 µs en utilisant le canal non affecté, numérique isolé, auxiliaire, et sont protégés contre les courts-circuits pour n’importe quelle tension dans la gamme absolue maximale de ± 15 V. Leurs contreparties, les récepteurs, sont protégés contre les tensions de mode commun dans la gamme absolue maximale de ± 25 V. Le LMT2882 répond aux demandes de test d’immunité au champ magnétique et radiofréquence du standard européen EN 550024. Les utilisateurs apprécieront comment le LTM2882 auto-alimenté offre beaucoup de précautions pour garantir des télécommunications en toute sécurité et fiables dans les systèmes à bus RS232.

    Deux versions du LTM2882 sont disponibles pour les tensions d’alimentation d’entrée 3,3 V et 5 V. Le LTM2882 est disponible en boîtiers LGA et BGA, de faible profil, pour montage en surface, 15 mm x 11,25 mm x 2,8 mm. Tous les circuits intégrés et les composants passifs sont encapsulés dans ce boîtier µModule de Linear Technology, conforme aux normes RoHS. Veuillez visiter le site www.linear.com pour des informations sur la sélection des produits.

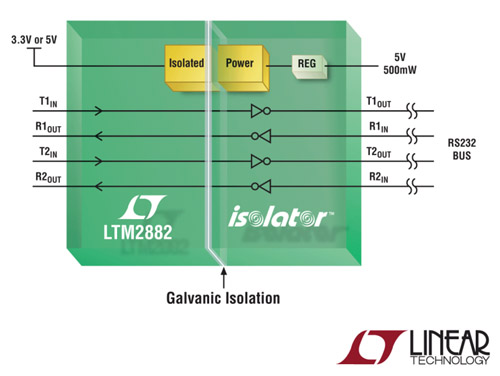

    LTM2882

    Résumé des caractéristiques : LTM2882

    Technique à isolateur µModule

    · Emetteur-récepteur RS232, isolé : 2500 Veff.
    · Convertisseur DC / DC intégré et isolé : 1 W, rendement 65%
    · Pas de composants externes requis
    · Alimentation de niveau logique 1,62 V à 5,5 V pour une interface numérique souple
    · Fonctionnement à grande vitesse :
    . .  1 Mbits/s pour une charge de 250 pF / 3 kohms
    . . 250 kbits/s pour une charge de 1 nF / 3 kohms
    . . 100 kbits/s pour une charge de 2,5 nF / 3 kohms charge TIA/EIA-232-F
    · Tension d’alimentation : 3,3 V (LTM2882-3) ou 5 V (LTM2882-5)
    · Pas de dommages ni de blocage en cas d’ESD de ± 10 kV (modèle du corps humain) sur l’interface isolée RS232 et à travers la barrière d’isolation
    · Immunité aux transitoires de mode commun de forte amplitude : 30 kV/µs
    · Tension de fonctionnement de mode commun : 560 Vcrête-à-vrête
    · Niveaux de sortie conformes RS232
    · Boîtiers LGA et BGA, de faible profil (11,25 mm x 15 mm x 2,8 mm), pour montage en surface.

    Source: zellercom.com
