Faire son alimentation stabilisee 13.8Vcc

Cette alimentation commerciale est conçue pour offrir une tension continue stable et fiable, particulièrement adaptée aux équipements nécessitant une alimentation robuste et sécurisée. Elle convient parfaitement aux radios de puissance, aux amplificateurs linéaires, aux dispositifs de transmission ainsi qu’à tous les appareils fonctionnant avec une tension standard de 13,8 VDC, une valeur très courante dans les équipements radioamateurs et les systèmes électroniques embarqués. Grâce à son schéma comprenant un transformateur secteur 220 Vac, un pont de diodes et un régulateur linéaire de type 78S12, cette alimentation garantit une régulation précise même en présence de variations de charge ou de fluctuations du réseau.

Deux versions sont disponibles selon les besoins : un modèle délivrant un courant de sortie de 2,5 A et une version renforcée pouvant atteindre 5 A. Dans la variante 2,5 A, le redressement est réalisé à l’aide de quatre diodes 1N4007, chacune capable de supporter une tension inverse de 1000 V et un courant moyen de 1 A. Le filtrage est assuré par un condensateur électrolytique de 2200 µF, permettant de réduire efficacement l’ondulation résiduelle à environ 5 mV RMS, ce qui protège les équipements sensibles contre les fluctuations parasites. Pour la sécurité, un fusible rapide de 630 mA placé en entrée garantit une coupure immédiate en cas de court-circuit ou de surcharge importante.

Dans la version 5 A, le circuit est renforcé par l’utilisation de diodes 1N5402, capables de supporter jusqu’à 3 A chacune, ce qui assure une marge de sécurité suffisante pour les charges élevées. Le filtrage est doublé avec deux condensateurs de 2200 µF, totalisant environ 4400 µF, améliorant ainsi la stabilité de la tension continue sous forte charge. Un fusible de 1 A protège l’entrée secteur, évitant tout échauffement excessif du transformateur ou des composants de redressement. Cette version intègre également un second régulateur 78S12 monté en parallèle ou en dissipation répartie, assurant une meilleure capacité de régulation thermique.

La tension d’entrée nécessaire est de 220 Vac ±10 % à 50 Hz, ce qui permet une utilisation fiable sur la majorité des réseaux électriques domestiques. L’appareil peut fonctionner correctement dans une plage de températures allant de ?10 °C à +45 °C, ce qui garantit une stabilité de fonctionnement dans la plupart des environnements d’utilisation, qu’ils soient intérieurs ou légèrement exposés.

La stabilité de sortie est maintenue à ±0,2 V, même lorsque la charge varie brusquement. Cela est essentiel pour les émetteurs-récepteurs et les amplificateurs RF, qui exigent une alimentation sans fluctuations pour éviter les distorsions, pertes de puissance ou dérives de fréquence. L’indicateur LED en façade permet une visualisation simple de l’état de fonctionnement et du passage du courant.

Enfin, la protection principale est assurée par un fusible, placé en amont du transformateur, qui coupe instantanément l’alimentation en cas de court-circuit, de surcharge ou de défaillance interne. Ce dispositif constitue une protection simple mais extrêmement fiable, garantissant la sécurité de l’utilisateur et des équipements connectés.

En résumé, cette alimentation 13,8 V est une solution fiable, stable et sécurisée, parfaitement adaptée aux applications exigeantes nécessitant un courant continu de 2,5 A ou 5 A.

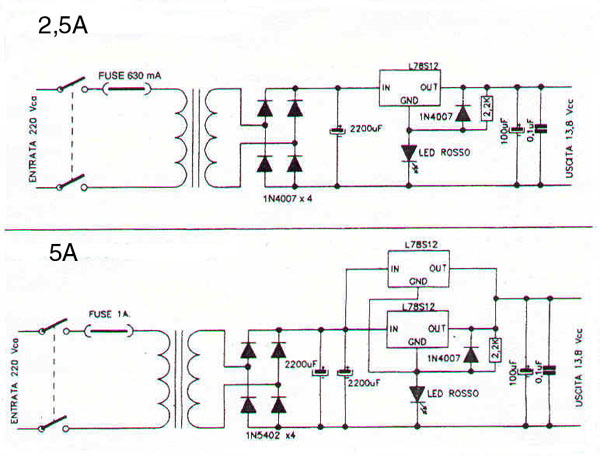

Schéma

Source: ingdemurtas.it – CC
