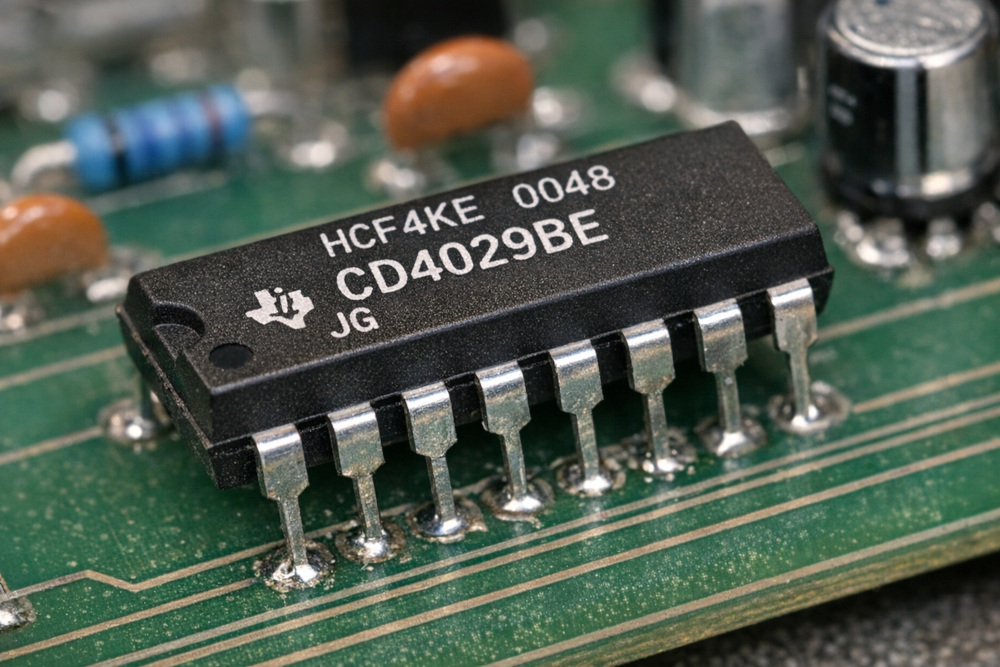

Le Compteur décompteur CD4029

Le compteur décompteur CD4029 est un composant logique essentiel dans le domaine de l’électronique numérique. Il est largement utilisé dans les circuits de comptage, les minuteries, les compteurs binaires, les générateurs d’adresses et les interfaces de contrôle. Conçu pour offrir une grande flexibilité, ce circuit intégré permet à l’utilisateur de compter vers l’avant ou vers l’arrière, de charger des données et de diviser des fréquences de manière fiable. Grâce à ses fonctionnalités polyvalentes, le CD4029 se positionne comme une pièce centrale dans de nombreux systèmes embarqués et applications industrielles.

Qu’est-ce que le compteur décompteur CD4029 ?

Le CD4029 est un circuit intégré de la famille CMOS 4000, spécialisé dans les opérations de comptage binaire. Contrairement aux compteurs simples qui ne peuvent que compter dans une seule direction, le CD4029 est capable de compter à la fois en avant et en arrière, ce qui lui confère une grande utilité dans des applications où l’incrémentation et la décrémentation sont nécessaires. Ce compteur binaire est disponible en version 4 bits ou 5 bits, ce qui signifie qu’il peut représenter des valeurs binaires de 0 à 15 (pour 4 bits) ou jusqu’à 31 (pour 5 bits) selon la configuration.

Le CD4029 dispose de plusieurs entrées de commande essentielles telles que l’entrée de mode, l’entrée de chargement parallèle, l’entrée d’horloge, les entrées de données et les sorties de bits. Cette combinaison de broches permet de concevoir des circuits complexes tout en maintenant une simplicité de mise en œuvre, ce qui en fait un choix populaire dans les circuits numériques éducatifs et professionnels.

Principes de fonctionnement du CD4029

Le fonctionnement du CD4029 compteur décompteur repose sur un signal d’horloge appliqué à l’entrée CLK (clock). Chaque impulsion d’horloge peut déclencher une augmentation ou une diminution de la valeur binaire stockée dans le compteur, en fonction de l’état logique appliqué à l’entrée de mode. Lorsque l’entrée de mode est à un niveau logique haut, le compteur fonctionne en mode incrémentation et ajoute une unité à la valeur courante à chaque impulsion d’horloge. Lorsque l’entrée de mode est à un niveau logique bas, il fonctionne en mode décrémentation et retire une unité à chaque impulsion d’horloge.

Le CD4029 offre également une fonction de chargement parallèle (parallel load) qui permet d’injecter une valeur binaire initiale dans le compteur à tout moment. Cette fonctionnalité est particulièrement utile pour réinitialiser le compteur à une valeur définie ou pour configurer un point de départ spécifique avant une opération de comptage. Grâce à cette flexibilité, le CD4029 peut être intégré dans des systèmes nécessitant des cycles de comptage répétitifs ou des nombres de tours précis.

Configuration des broches et schéma de connexion

La compréhension de la configuration des broches est essentielle pour utiliser correctement le CD4029. Les principales broches incluent les sorties de données Q0, Q1, Q2, Q3 (et Q4 pour la version 5 bits), l’entrée d’horloge CLK, l’entrée de mode, l’entrée de chargement parallèle et les lignes de données. Ces broches doivent être connectées de manière précise pour garantir le bon fonctionnement du compteur.

Les sorties Q0 à Q3 (ou Q4) représentent la valeur binaire actuelle du compteur. Par exemple, si le compteur est configuré pour compter de 0 à 15, la sortie binaire peut passer de 0000 à 1111 selon les impulsions d’horloge. L’entrée d’horloge doit recevoir un signal stable pour éviter des erreurs de comptage. Il est également recommandé d’utiliser des résistances de tirage (pull-up ou pull-down) selon la logique du circuit pour assurer des niveaux de tension corrects et stables.

Applications typiques du compteur décompteur CD4029

Le CD4029 compteur binaire est utilisé dans un large éventail d’applications électroniques. Une des applications les plus courantes est la création de compteurs numériques pour mesurer des événements, comme le nombre de tours d’un moteur, le nombre d’impulsions dans un système de communication ou la durée écoulée dans un minuteur électronique. Dans ces cas, la capacité du CD4029 à compter dans les deux directions est un atout majeur.

Une autre application clé est la division de fréquence. Par exemple, si un signal d’horloge de 1 MHz est fourni à l’entrée CLK, le CD4029 peut être configuré pour diviser cette fréquence par un certain facteur en utilisant les sorties binaires. Cela permet de générer des signaux d’horloge plus lents nécessaires pour piloter d’autres composants du circuit.

De plus, le CD4029 peut être intégré dans des systèmes de génération d’adresses pour des mémoires ou des microcontrôleurs, où il fournit une séquence d’adresses binaires pour lire ou écrire des données dans des emplacements mémoire spécifiques. Grâce à sa compatibilité CMOS, il présente une faible consommation d’énergie, ce qui est idéal pour les systèmes alimentés par batterie.

Avantages techniques du CD4029

L’un des principaux avantages du CD4029 est sa faible consommation d’énergie, typique des circuits CMOS. Cela le rend adapté aux projets portables et aux appareils où l’efficacité énergétique est cruciale. Sa tolérance de tension est également large, pouvant fonctionner généralement entre 3 V et 15 V, ce qui offre une grande flexibilité dans différents environnements d’alimentation.

Un autre avantage réside dans sa facilité de mise en œuvre. Contrairement aux circuits complexes nécessitant plusieurs composants pour obtenir des fonctions similaires, le CD4029 regroupe toutes les fonctions de comptage dans un seul boîtier. Cela réduit non seulement l’encombrement du circuit imprimé, mais aussi le temps de conception.

Enfin, sa capacité à être complètement configuré pour des opérations spécifiques (incrémentation, décrémentation, chargement parallèle) en fait un composant polyvalent adapté à des applications variées, des prototypes éducatifs aux systèmes industriels.

Tutoriel de montage : Exemples pratiques avec le CD4029

Pour illustrer l’utilisation du compteur décompteur CD4029, voici un exemple de montage simple. Supposons que vous souhaitiez créer un compteur binaire de 0 à 15 avec un affichage à LED. Les sorties Q0 à Q3 sont connectées à quatre LED avec des résistances de limitation de courant de 330 ohms pour chaque LED. L’entrée CLK est connectée à un oscillateur carré stable ou à un bouton poussoir avec un traitement anti-rebond.

Lorsque l’oscillateur fournit des impulsions d’horloge, les LED afficheront les valeurs binaires progressives. En configurant l’entrée de mode pour la comptabilisation vers l’avant, le compteur comptera de 0000 à 1111, puis redémarrera à 0000. En inversant la logique de l’entrée de mode, il comptera à rebours. Ce type de montage est idéal pour apprendre les bases du comptage binaire et des circuits séquentiels.

Conseils de dépannage et optimisation

Lors de l’utilisation du CD4029, il est important de vérifier l’intégrité des signaux d’horloge, car un signal instable peut entraîner des erreurs de comptage. Utiliser une alimentation propre et des connexions courtes aide à minimiser le bruit électrique. De plus, l’ajout de condensateurs de découplage de 0,1 ?F proches du circuit intégré peut stabiliser la tension d’alimentation et réduire les interférences.

Si le compteur ne fonctionne pas comme prévu, il est utile de vérifier séparément chaque broche à l’aide d’un oscilloscope ou d’un multimètre pour s’assurer que les niveaux logiques sont corrects. La documentation technique du CD4029 fournit des schémas détaillés et des exemples d’applications qui peuvent faciliter le diagnostic.

Comparaison avec d’autres compteurs numériques

Par rapport à d’autres circuits de la série 4000, le CD4029 se distingue par sa capacité à compter dans les deux directions et par sa fonction de chargement parallèle. D’autres compteurs peuvent offrir des décomptes ou des divisions de fréquence mais sans la même souplesse de configuration. Dans les applications où une adaptation dynamique du comptage est requise, le CD4029 est souvent préféré.

En comparaison avec des compteurs basés sur des microcontrôleurs, le CD4029 offre une solution plus simple et plus économique pour des tâches de comptage basiques, sans nécessiter de programmation logicielle. Cela peut réduire le coût global et simplifier la conception pour des projets électroniques éducatifs ou industriels.

Conclusion : Pourquoi choisir le compteur décompteur CD4029 ?

Le compteur décompteur CD4029 est un composant puissant et polyvalent pour toutes sortes de projets électroniques numériques. Sa capacité à compter dans les deux directions, à charger des données et à diviser des fréquences lui confère une place de choix dans les systèmes embarqués, les compteurs numériques et les générateurs d’horloge. Sa simplicité d’intégration, sa faible consommation d’énergie et sa large plage de tension d’alimentation en font un composant fiable pour les amateurs comme pour les professionnels.

Que vous souhaitiez apprendre les bases de l’électronique numérique ou concevoir un système industriel complexe, le CD4029 offre une solution robuste et adaptable. En comprenant son fonctionnement, sa configuration de broches et ses applications typiques, vous pourrez exploiter pleinement les capacités de ce compteur binaire flexible.

Datasheet:
http://www.datasheetcatalog.org/datasheets/166/108968_DS.pdf
