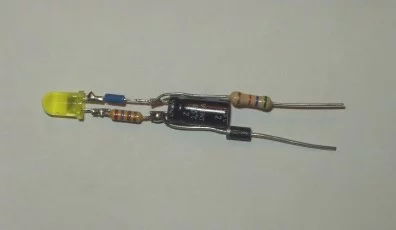

Ce circuit électronique clignotant est conçu pour produire une lumière pulsée ou clignotante à des fins de signalisation et d’avertissement visuel. Il se compose de quelques composants basiques faciles à trouver : une diode LED haute luminosité, deux condensateurs, deux résistances, une diode et un diac. Sa simplicité en fait un montage idéal pour les débutants comme pour les bricoleurs souhaitant expérimenter un oscillateur à décharge capacitive.
Le principe de fonctionnement est le suivant : le condensateur se charge progressivement à travers la diode et la résistance. Une fois que la tension accumulée atteint environ 30 V, le diac entre en conduction et libère l’énergie emmagasinée. Le condensateur se décharge alors rapidement via le diac, provoquant un flash lumineux sur la LED. Cette succession de charges et de décharges crée un clignotement régulier. La base de temps, c’est-à-dire la fréquence de clignotement, dépend directement des valeurs choisies pour la résistance et le condensateur. En augmentant la capacité ou la résistance, on obtient des intervalles plus longs entre chaque impulsion lumineuse.
Pour garantir la fiabilité du montage, il est essentiel de sélectionner un condensateur supportant au moins 40 V, afin d’éviter toute surtension pouvant endommager le circuit. Grâce à sa conception robuste et minimaliste, ce circuit clignotant LED peut être utilisé dans de nombreuses applications de signalisation : feux d’avertissement, balises visuelles, voyants de sécurité, maquettes, décoration lumineuse ou indicateurs sur tableau de bord.
Le diac : déclencheur bidirectionnel idéal pour les circuits oscillants
Le diac est un composant électronique à seuil de conduction précis, utilisé pour déclencher des impulsions électriques dans les circuits oscillants et les montages de commande de phase. Il est constitué de deux électrodes symétriques et peut conduire le courant dans les deux directions lorsqu’une tension prédéfinie est atteinte. Dans ce circuit, il joue le rôle de déclencheur automatique en provoquant la décharge rapide du condensateur, ce qui génère le flash lumineux de la LED.
Cette capacité de déclenchement bidirectionnel rend le diac particulièrement adapté aux circuits de signalisation, aux temporisations simples et aux systèmes d’éclairage clignotant. Associé à des condensateurs, résistances et diodes, il permet de créer des oscillateurs économiques et fiables pour tout type d’avertissement visuel.
En résumé, ce montage électronique avec diac et LED offre une solution pratique, économique et modulable pour réaliser un circuit clignotant de signalisation lumineuse, tout en permettant aux passionnés d’électronique de mieux comprendre le comportement des composants à seuil de conduction.

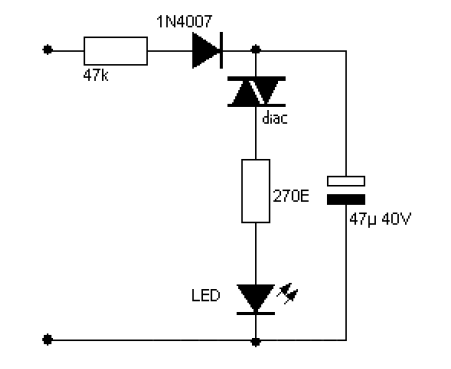

Schéma du montage
Source : electronics-lab.com (CC BY-SA 4.0)
