Logiciels pour réaliser des circuits imprimés

Bien sûr, vous aimez les plaques de Test, mais à un moment donné, il est tout de même préférable de faire de “vraies” cartes, réalisées avec un logiciel prévu à cet effet!

Les logiciels

Multiplateforme:

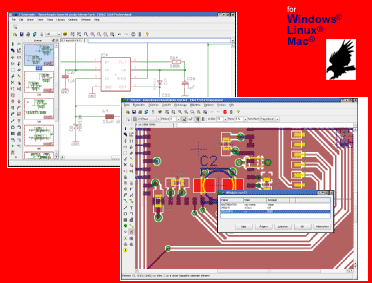

Eagle

eagle

– Disponible sous Windows, Linux (RPM ou tar.gz) et Mac
– Exportation possible des circuits imprimés au format Gerber
– Version “light” gratuite, limitée a des carte sans autoroutage de dimension maximum 100x80mm en “double face” seulement (ce qui toutefois suffit amplement aux besoins des électroniciens amateurs).
– En Anglais ou en Allemand seulement.

Kicad

– Cette suite CAO comprend un ensemble saisie de schéma, génération de netlist, routage de PCB jusqu’à 6 couches.
– Logiciel libre et gratuit sous licence GPL
– Exportation des circuits imprimés PCB au format PostScript, Gerber, et Autocad.
– Compatibilité Pspice/Orcad
– Systèmes supportés : Windows et Linux (binaire sans install ni source)
– Disponible en Anglais et Français.

Windows:

Proteus Lite et Proteus

– Très complet, peut même simuler les PIC sur le schéma (ISIS)
– Dessin facile de nouveaux composants (ARES)
– Autoroutage, optimisé pour du double couche ou supérieur.
– Fonctionne sous Linux via Wine

TCI et SDS

– Très simples d’utilisation.
– Aucune installation nécessaire.
– Possibilité de créer de nouveaux composants simplement.
– Gratuits.
– Inconvénient: s’ils sont bien pour commencer, ils restent trop sommaires pour des circuits plus élaborés (librairie peu fournie, aucune correspondance entre schéma et PCB, …), pour lesquels on se tournera davantage vers Eagle

Linux:

PCB

– Logiciel Libre
– Utilisable sous Windows par la biais de Cygwin (nécessite un serveur X de lancé)
– Limité à 8 couches (amplement suffisant pour de la robotique)
– Permet d’importer les schémas gschem (composant de gEDA)

Source: planete-sciences.org | CC
