Ce montage permettra de voir comment construire un afficheur a LED de huit rangées et de huit colonnes. Le circuit comprend une mémoire externe EEPROM 24C256 dans lequel on peut stocker des blocs de pixels qui sont ensuite représentés par l’écran

Le microcontrôleur utilisé est un PIC16F628 avec 2 kilo-octets de mémoire flash. Toutefois, vous pouvez utiliser un PIC16F627A ou un PIC16F648A.
Ce microcontrôleur peut sembler faible, mais il est plus que suffisantes pour gérer les composants et les fonctions du projet.

Les colonnes de la matrice sont sélectionnées par un registre à décalage de 8 bits de long, mis en œuvre à l’aide d’un 74HC164N.

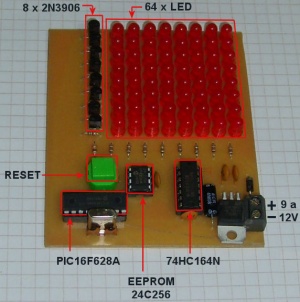

Matriz2

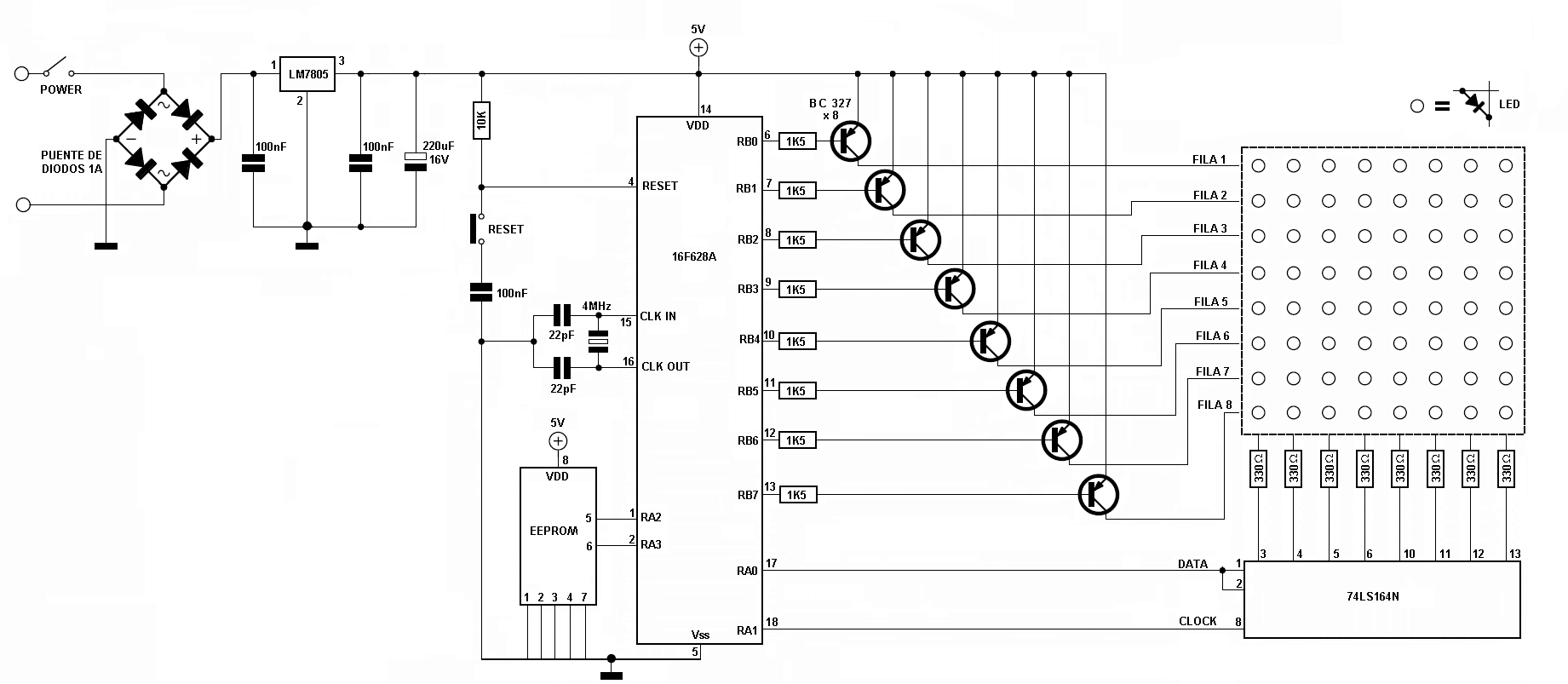

Schéma

Matriz4

Liste des composants

* 1 : microcontrôleur PIC16F628, avec support
* 1 : 24C256 EEPROM, avec support
* 1 : circuit intégré 74HC164N , avecsupport.
* 1 : régulateur de tension LM7805
* 4 : condensateurs 0,1 uF céramiques.
* 2 : condensateurs 22 pF céramiques.
* 1 : Quartz 4 MHz Xtal
* 1 : condensateur électrolytique 220uF/16V.
* 1 : diode 1N4007
* 8 : transistors 2N3906.
* 8 : résistances 100 Ohm .
* 1 : résistance de 10K.
* 8 : résistances 1.5K.
* 1 : bornier à deux vis.
* 64 : LED rouge de 5 mm.

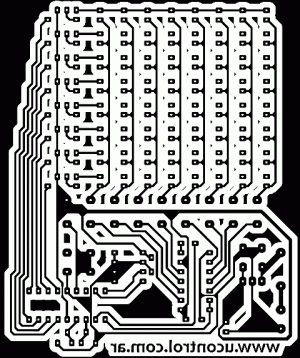

PCB

Matriz5

Vous pouvez télécharger la carte en format PDF ici

Il vous suffit de l’imprimer à 1:1 avec une imprimante laser.

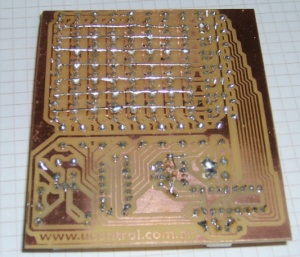

Matriz8
Source: ucontrol.com.ar | CC
