Micro Régulateur 5V 100mA en CMS

5
(2)

J’ai réalisé pour des besoins de miniaturisation, une micro alimentation 7 < 15 V vers 5V régulée pouvant fournir un courant de 100mA maximum. Cette carte mesure 20 * 20 mm et est composée uniquement de composants au format CMS. Elle utilise un régulateur classique type 78L05. Elle peut être utilisée pour toute application nécessitant un courant maximum de 100mA, et une tension d’entrée comprise entre 7 et 15V (donc parfaite pour une batterie 12V).

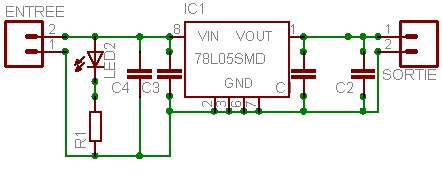

Voici le schéma, très simple. On observe le 78L05 CMS format SO8, une led et sa résistance en entrée ainsi que les condensateurs nécessaires au bon fonctionnement du régulateur:

micro-regulateur

Nomenclature

1 led 3mm rouge faible consommation
1 resistance 1Kohm < 470ohm (R1)
2 condensateurs 1uF (C4 et C2)
2 condensateurs 100nF (C1 et C3)
1 PCB
1 78L05
2 connecteurs males deux broches

le PCB ( un condensateur 100nF à été retiré en entrée )

micro-regulateur2

Réalisation

La réalisation est très simple mais nécessite cependant une bonne maitrise du fer à souder puisqu’il y a un cms format SO8. Je vous conseille d’étamer votre carte et après réalisation de la vernir avec un vernis spécial circuit imprimé pour une finition parfaite.

Source: mechaland.com – creative commons
