Mini émetteur 144MHz FM

    OLYMPUS DIGITAL CAMERAVauréal Amitié Radio, le club radioamateur de Vauréal F8KGL, a développé un mini-émetteur de test VHF sur 144MHz en kit. Il peut être à la fois considéré comme un générateur VHF (30dB de dynamique) pouvant délivrer une puissance max de 500mW, ou comme une balise renard pour les épreuves de radiogoniométrie sportive.

    Le logiciel de la balise peut gérer jusqu’à 8 balises aux messages et fréquences différentes. Le choix de la configuration de la balise (message et fréquence) se fait à l’aide d’un jeu de 3 jumpers imprimés sur le circuit. Elles sont conformes au règlement de l’ARDF pour les chasses au renard : 6 balises dont 1 de secours.

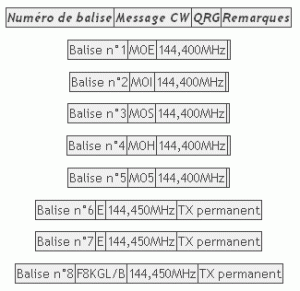

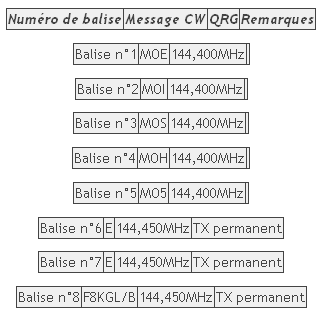

    Les configurations par défaut sont
    mini-emetteur-144mhz-4

    Le radio-club propose, néanmoins, des configurations au cas par cas si vous souhaitez disposer de messages et fréquences différentes.

    Voir l’émetteur-récepteur FM 144 MHz 80W Yaesu ft-2980 sur Amazon

    Caractéristiques techniques

    – Modulation FM – excursion : 7,5kHz
    – Puissance : 400mW
    – Alimentation : 4V (batterie de GSM)
    – Consommation : 350mA
    – Gestion logicielle du message CW et de la fréquence (jusqu’à 8 messages CW et 8 fréquences différentes paramétrables à l’aide d’un jeu de 3 jumpers).
    – Tous les composants sont en CMS
    – Résistances au format 1206, condensateurs au format 0805
    – Logiciel en assembleur PIC
    – Synchronisation manuelle des balises. La balise passe en émission dès sa mise sous tension.

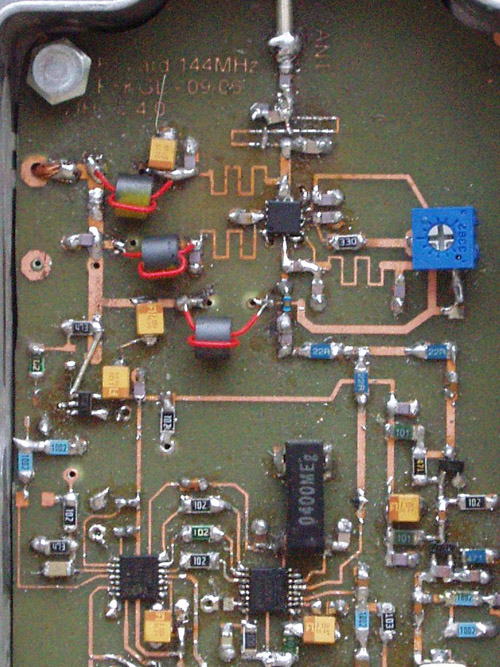

    OLYMPUS DIGITAL CAMERA

    Applications possibles

    – Jeu de balises renard
    * 5 balises en émission tour à tour pendant 1 minute (message CW : MOE, MOI, MOS, MOH, MO5)
    * 1 balise de secours en émission permanente pour le retour des participants au point de départ
    – Mesure d’antenne
    – Générateur VHF (potentiomètre de réglage de la puissance offrant 30dB de dynamique de réglage)
    – Oscillateur VHF pour différentes applications de mesure (modulomètre, …)
    – Circuit imprimé évolutif sur 430MHz et 1,2GHz
    – Balise fixe (ex : F8KGL/B en JN19AA)

    Contenu du kit

    – Circuit imprimé gravé par une société professionnelle
    – PA RFMD 2173 (CMS boitier QFN 16 pattes)
    – PIC MICROCHIP 16F630 (CMS boitier SSOP14)
    – PLL NATIONAL SEMICONDUCTEUR LMX2335 (CMS boitier SSOP16)
    – 3 tores ferrites
    – Logiciel (source et hexadécimal fourni avec le kit)
    – Mode d’emploi + documentations techniques + nomenclature
    –  Le tout au prix de 15 euros, frais de port non inclus (+3 euros par paquet de 3 balises)

    Non fourni avec le kit

    – Résistance et condensateurs CMS
    – Batterie 4V
    – Antenne
    – Boitier en aluminium moulé

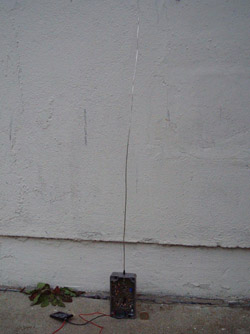

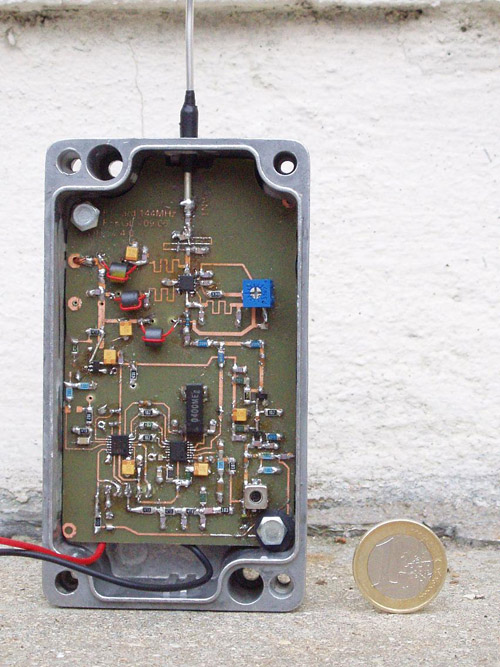

    Voici un exemple de réalisation à partir du dernier prototype (circuit imprimé v4.3)

    OLYMPUS DIGITAL CAMERA

    Source: f8kgl.com | CC
