Minuterie électronique à base de CD4060

3.5
(14)

Le circuit présenté ici est celui d’un minuteur électronique fait avec un compteur diviseur CD4060. La sortie Qn est l’étape n du compteur. Elle représente 2n. Par exemple, Q4 est égale à 24 = 16 qui constitue le 1/16 de la fréquence de l’horloge, et Q14 est égale à 214 = 16384 qui constitue 1/16384 de la fréquence de l’horloge.

schema-minuterie

Il faut noter que Q1-3 et Q11 ne sont pas disponibles. Si ce circuit a besoin d’un intervalle de temps maximum de 5 heures 20 minutes ou 320 minutes, alors, la période d’oscillation est déterminée ainsi : 320 X 60/8192 = 2.34 secondes, avec 60 utilisé pour échelonner la seconde et 8192 = 213.

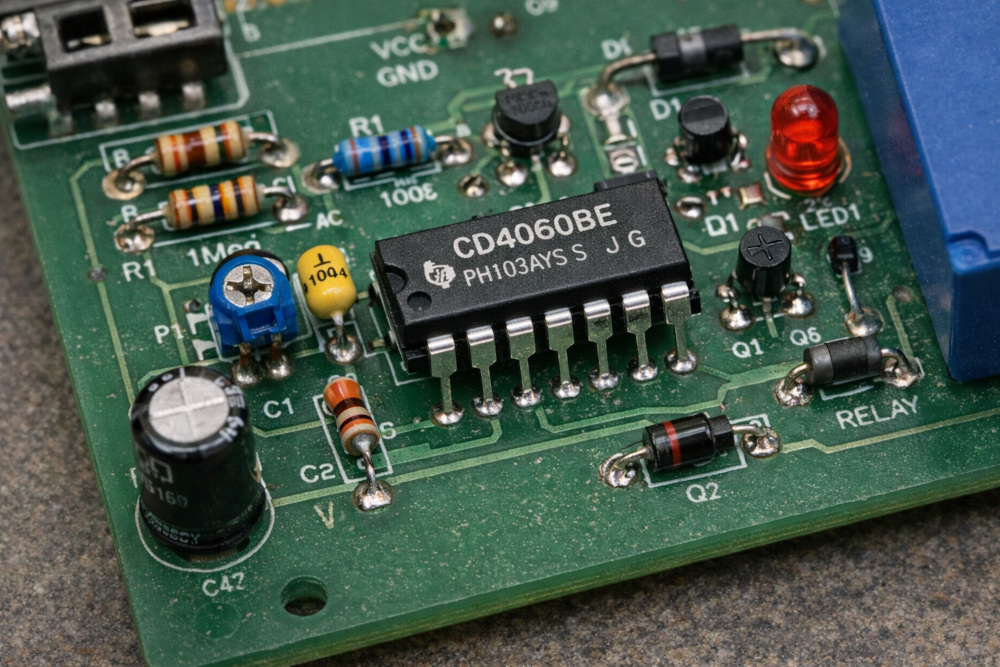

Le CD4060

cd4060

Caractéristiques techniques du circuit intégré logique CD4060

Boîtier : SOIC-16
Type : compteur binaire
Cadence de comptage : 30 MHz
Type de déclenchement : Front négatif
Tension d’alimentation min : 3V
Tension d’alimentation max : 15 V
Température de fonctionnement min : -40° C
Température de fonctionnement max : +85 °C
Applications : Compteurs de contrôle, Minuteries, Séparateurs de fréquence ,Circuits temporisés

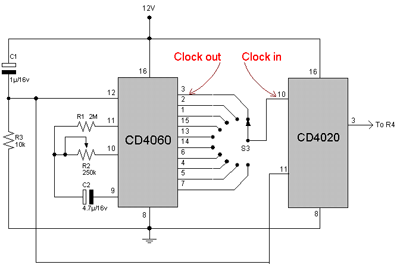

Montage en cascade pour une temporisation plus long:

schema-cd4060



Une vidéo pour en-savoir plus sur le CD4060

Source: coolcircuit.com– CC
