MM145453 – Pilote d’affichage LCD
Le MM145453 est un circuit intégré spécialisé dans le pilotage d’affichages LCD destiné aux applications électroniques domestiques, industrielles et de mesure. Conçu pour simplifier la gestion des segments des écrans à cristaux liquides, ce composant permet de contrôler jusqu’à 120 segments avec une précision remarquable et une consommation électrique très faible. Sa compatibilité avec les microcontrôleurs standard et les systèmes logiques TTL ou CMOS en fait un outil idéal pour les concepteurs souhaitant créer des interfaces visuelles fiables et économes en énergie. Les applications typiques incluent les instruments de mesure, les thermostats, les balances électroniques, les horloges numériques et les tableaux de bord électroniques où la lisibilité, la faible consommation et la stabilité de l’affichage sont essentielles. Grâce à son architecture interne optimisée, le MM145453 permet de réduire le nombre de composants externes nécessaires, simplifiant ainsi la conception des circuits et améliorant la fiabilité globale du système.
Architecture interne et principe de fonctionnement
Le MM145453 intègre un registres de décalage à entrée série et sortie parallèle, associé à des drivers de courant adaptés aux segments LCD. Chaque registre de décalage est capable de stocker un état logique correspondant à l’activation ou la désactivation d’un segment spécifique de l’écran. Le composant fonctionne avec une tension d’alimentation comprise entre 3 volts et 5,5 volts, typique des systèmes logiques modernes. L’architecture interne permet de générer des signaux multiplexés nécessaires à la commande de multiples segments sans créer de scintillement perceptible. La fréquence de multiplexage interne est conçue pour rester dans une plage sûre pour les cristaux liquides, généralement autour de 60 à 80 hertz, garantissant une lecture confortable pour l’utilisateur. Le MM145453 intègre également des circuits de protection contre les surintensités, assurant une durée de vie prolongée des segments et une robustesse accrue face aux variations de tension ou aux charges capacitives élevées des écrans plus grands.
Gestion des tensions et des courants
Un aspect essentiel du MM145453 est la gestion précise des courants appliqués aux segments LCD, qui sont typiquement de l’ordre de 1 à 2 microampères par segment. Cette faible intensité permet de minimiser la consommation globale du système tout en assurant un contraste suffisant sur les écrans monochromes. Le composant dispose de résistances internes de limitation de courant et de régulateurs de tension pour les sorties, permettant un pilotage direct des segments sans nécessiter de composants externes supplémentaires. Pour des écrans plus grands ou des applications à luminosité élevée, le MM145453 peut être utilisé en combinaison avec des buffers externes ou des transistors MOSFET à faible seuil afin d’augmenter le courant de sortie tout en conservant la stabilité du signal.
Interface avec les microcontrôleurs
Le MM145453 est conçu pour une intégration simple avec les microcontrôleurs modernes, qu’ils soient basés sur des architectures 8 bits ou 32 bits. La communication se fait généralement via une entrée série de données et un signal d’horloge, qui permet de transférer les états des segments à l’intérieur du registre de décalage interne. La fréquence maximale de l’horloge d’entrée est de 5 mégahertz, ce qui autorise des mises à jour rapides même pour des affichages complexes. Les microcontrôleurs peuvent ainsi envoyer des données séquentielles qui sont converties en sorties parallèles, activant les segments correspondants sur l’écran. Cette interface simplifiée réduit la complexité du câblage et le nombre de broches nécessaires sur le microcontrôleur, permettant d’économiser des ressources dans les projets à microcontrôleur contraints.
Avantages techniques et consommation énergétique
Le MM145453 est optimisé pour offrir une consommation minimale. Avec un écran de 40 segments actifs, la consommation totale reste typiquement inférieure à 200 microampères lorsque le pilote fonctionne à 5 volts. Cette faible consommation permet d’utiliser le composant dans des dispositifs alimentés par batterie pendant de longues périodes, comme les instruments portables ou les balances électroniques. En outre, la configuration interne garantit que la charge capacitive des segments n’affecte pas la stabilité des signaux de commande, réduisant le risque de scintillement et améliorant la clarté de l’affichage. Le composant inclut également un mode de veille qui réduit encore la consommation lorsque l’affichage n’est pas nécessaire, offrant une flexibilité supplémentaire pour les applications portables.
Compatibilité des segments et formats d’affichage
Le MM145453 est capable de piloter différents types d’écrans LCD, qu’il s’agisse de segments simples, doubles ou combinés pour les chiffres et lettres alphanumériques. Le composant peut gérer jusqu’à 120 segments au total, ce qui permet de concevoir des affichages complexes avec plusieurs chiffres, symboles et icônes simultanément. Chaque sortie est capable de supporter des écrans multiplexés sur 4 à 8 lignes, ce qui offre une grande flexibilité pour les interfaces utilisateur avancées. La compatibilité avec les écrans à haute impédance et à faible tension de fonctionnement permet également d’utiliser le MM145453 dans des environnements sensibles où la consommation énergétique doit être strictement contrôlée.
Applications pratiques et exemples d’intégration

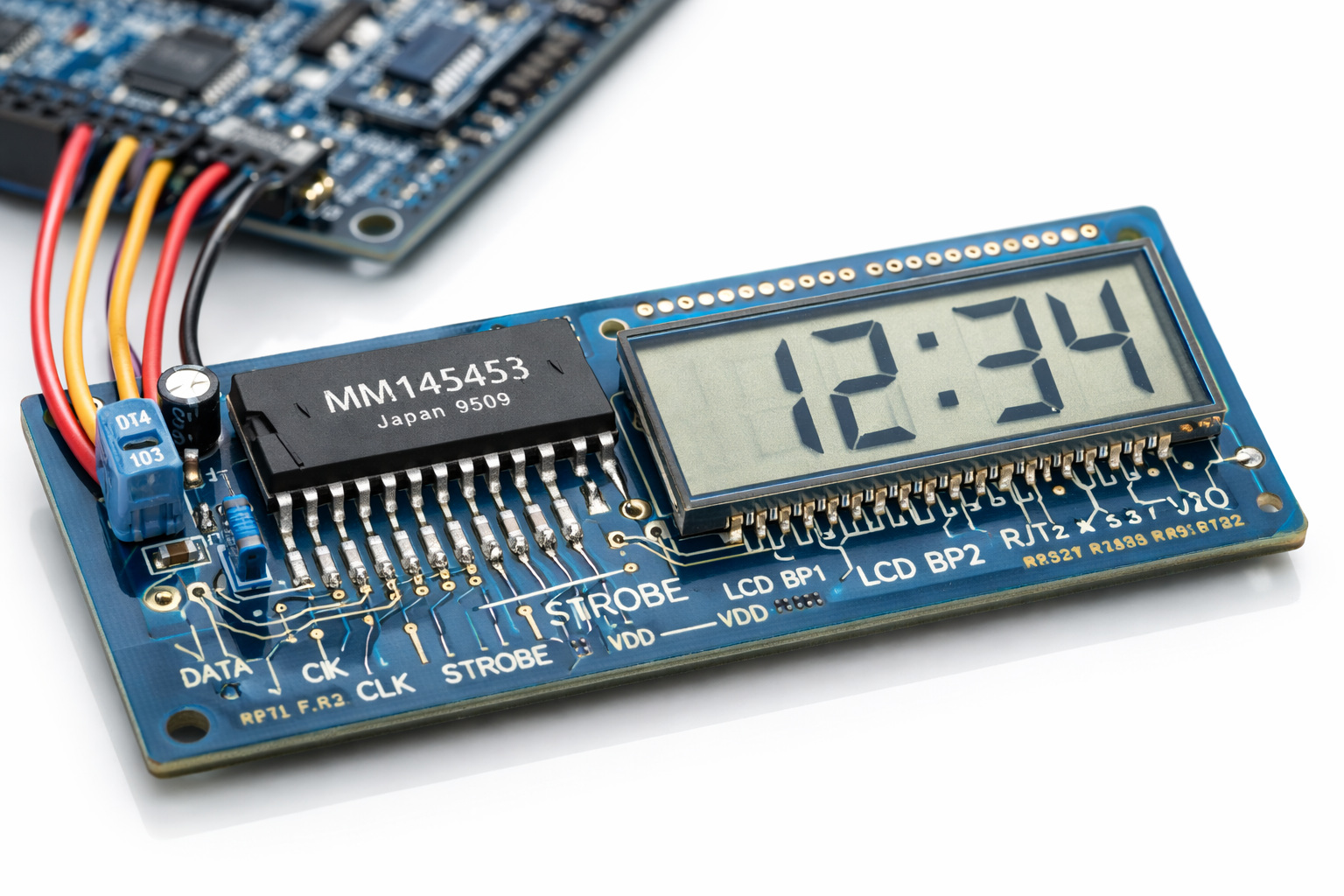

Les applications du MM145453 sont vastes et couvrent à la fois le domaine domestique, industriel et éducatif. Il peut être utilisé pour créer des horloges numériques précises, des instruments de mesure de tension ou de température, des balances électroniques et des dispositifs de contrôle industriel. Dans une horloge numérique typique, le MM145453 peut piloter l’affichage de 6 à 8 chiffres avec des segments supplémentaires pour les symboles AM/PM et les icônes de réveil, en utilisant un seul microcontrôleur pour l’ensemble du système. Pour les instruments de mesure, le composant permet de représenter des valeurs numériques avec une résolution de 0,01 volt ou 0,1 degré Celsius, selon le capteur utilisé et la configuration de l’écran.
Conclusion technique et recommandations
Le MM145453 est un pilote d’affichage LCD polyvalent et performant, offrant une solution complète pour la gestion de segments multiples avec une faible consommation. Sa compatibilité avec les microcontrôleurs standard, ses protections intégrées, sa gestion précise des courants et ses capacités de multiplexage font de ce composant un choix idéal pour de nombreux projets électroniques. Il permet de réduire le nombre de composants externes nécessaires tout en garantissant un affichage stable et lisible. Les concepteurs peuvent exploiter le MM145453 pour créer des interfaces utilisateur élégantes, économes en énergie et fiables, adaptées aux applications domestiques, portables ou industrielles, tout en offrant une excellente précision et une longue durée de vie pour les écrans LCD. La combinaison de sa simplicité, de ses performances et de sa flexibilité le rend incontournable pour toute conception nécessitant un affichage numérique efficace et durable.
