NE555 : caracteristiques techniques, brochage, schémas et applications

Ne555

Depuis son lancement en 1972 par Signetics, aujourd’hui intégré dans le portefeuille de Texas Instruments, le NE555 a transcendé son statut de simple composant pour devenir une icône de l’électronique moderne. Salué pour sa polyvalence inégalée, sa fiabilité sans faille et sa convivialité, ce circuit intégré a su s’imposer bien au-delà des applications de minuterie basiques. De la conception de simples minuteries aux systèmes de contrôle les plus sophistiqués, le NE555 a su s’adapter avec agilité, démontrant sa pertinence dans une multitude de domaines. Son histoire illustre l’essence même de l’innovation, car il a évolué pour répondre aux besoins changeants de l’industrie électronique, devenant ainsi un pilier essentiel de la technologie contemporaine.

Émergence et héritage : L’incroyable histoire du circuit intégré NE555

L’histoire du circuit intégré NE555 remonte aux années 1970, une période marquée par l’essor de l’industrie électronique et la demande croissante de composants fiables et polyvalents. Conçu par Hans R. Camenzind, un ingénieur suisse travaillant pour la société américaine Signetics (qui a été acquise plus tard par Texas Instruments), le NE555 a été introduit sur le marché en 1972. À l’époque, il représentait une avancée majeure en matière de conception de circuits intégrés, offrant une solution économique et facile à utiliser pour la génération de signaux temporisés et d’ondes oscillantes.

Le succès du NE555 a été instantané, et il est rapidement devenu un incontournable de l’industrie électronique. En fait, plus de 1 milliard d’unités de NE555 ont été vendues chaque année au cours de son apogée dans les années 1980 et 1990, ce qui témoigne de sa popularité durable et de sa diffusion généralisée dans une multitude d’applications électroniques. Aujourd’hui encore, le NE555 reste largement utilisé, avec des estimations indiquant que des dizaines de millions d’unités sont toujours vendues annuellement. Son héritage en tant que l’un des circuits intégrés les plus influents et les plus fiables de tous les temps est indéniable, et il continue de jouer un rôle essentiel dans la conception électronique moderne.

Le NE555 : L’essentiel de l’oscillation electronique

Le NE555, pilier de l’électronique, intègre un comparateur de tension, deux amplificateurs opérationnels et une résistance de référence. En s’appuyant sur ces composants, il régule la charge et la décharge d’un condensateur à travers des résistances externes. Cette méthode produit des signaux oscillants dont la fréquence peut être ajustée par les valeurs des composants externes. Avec sa capacité à générer des temporisations précises, des oscillations stables et des fréquences variées, le NE555 s’avère essentiel dans d’innombrables applications électroniques. Depuis sa création, plus d’un milliard d’unités ont été vendues chaque année, témoignant de sa popularité et de sa pertinence continues dans le domaine de l’électronique.

Ne555 – Wikimedia : commons.wikimedia.org

Fonctionnement et architecture

Le NE555, malgré son apparence complexe à première vue, se révèle être une structure interne plutôt simple mais ingénieuse. Son fonctionnement repose sur trois éléments essentiels, chacun jouant un rôle crucial dans la génération des signaux : le comparateur de tension, les amplificateurs opérationnels et la résistance de référence.

Le comparateur de tension, première pierre angulaire du NE555, surveille constamment la tension aux bornes du condensateur. Dès que cette tension atteint un niveau défini, le comparateur déclenche une action, initiant le cycle de charge ou de décharge du condensateur.

Les amplificateurs opérationnels sont le moteur de cette opération. Leur rôle consiste à amplifier les signaux de tension pour charger et décharger efficacement le condensateur via les transistors de sortie. Cette amplification assure des variations de tension rapides et précises, nécessaires pour contrôler le rythme des oscillations du circuit.

Enfin, la résistance de référence offre une stabilité indispensable à l’ensemble du système. En fournissant une tension de référence constante, elle garantit un fonctionnement régulier et prévisible du comparateur de tension.

Grâce à la flexibilité offerte par les résistances externes et le condensateur, les utilisateurs peuvent ajuster avec précision la période et la fréquence des signaux produits par le NE555. Cette capacité de réglage fin a contribué à sa popularité durable, avec plus d’un milliard d’unités vendues chaque année, soulignant ainsi son importance capitale dans le domaine de l’électronique moderne.

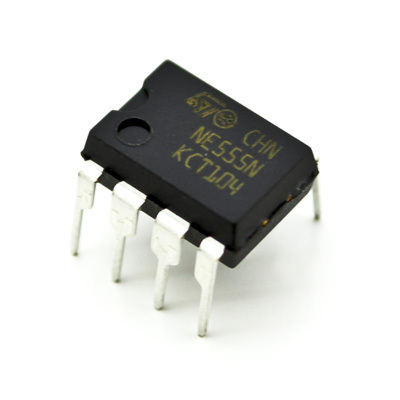

Ne555

Ne555 – Wikimedia : commons.wikimedia.org – CC BY-SA 4.0 DEED

Fonctionnement interne du NE555 : Une Analyse Technique Approfondie

À un niveau interne, le NE555 est composé de plusieurs éléments clés. Le cœur de son fonctionnement réside dans un comparateur de tension à seuil, qui surveille la tension aux bornes d’un condensateur. Lorsque cette tension atteint un seuil déterminé, le comparateur déclenche une commutation, initiant soit la charge soit la décharge du condensateur. Les deux amplificateurs opérationnels inclus dans le NE555 jouent un rôle crucial dans ce processus. Ils fournissent des niveaux de sortie élevés pour charger et décharger le condensateur à travers des transistors de sortie, assurant ainsi des variations de tension rapides et précises. En outre, une résistance de référence fournit une tension stable pour le comparateur de tension, garantissant un fonctionnement régulier du circuit. La période de temporisation du NE555 est déterminée par la formule classique :

Formule Ne555

où Ra et Rb sont les valeurs des résistances externes et C est la valeur du condensateur externe. Ces composants interagissent de manière synergique pour permettre au NE555 de générer des signaux temporisés avec une précision remarquable, ce qui en fait un composant essentiel dans de nombreuses applications électroniques.

Caractéristiques techniques

  • Tension d’alimentation (Vcc) : Typiquement de 4.5V à 15V.
  • Courant d’alimentation (Icc) : Environ 10 à 15 mA.
  • Courant de sortie (Iout) : Généralement jusqu’à 200 mA.
  • Température de fonctionnement : En général de -40°C à +85°C.
  • Nombre de broches : Généralement 8 broches, bien que des variantes avec plus de broches existent pour des fonctionnalités supplémentaires.
  • Plage de fréquence : Jusqu’à plusieurs centaines de kilohertz.
  • Tension de déclenchement basse (Vtl) : Environ 1/3 de la tension d’alimentation.
  • Tension de déclenchement haute (Vth) : Environ 2/3 de la tension d’alimentation.
  • Temporisation réglable : À l’aide de résistances et de condensateurs externes, permettant une grande flexibilité dans la génération de signaux.
  • Compatibilité TTL et CMOS : Certains modèles de NE555 sont compatibles avec les familles logiques TTL (Transistor-Transistor Logic) et CMOS (Complementary Metal-Oxide-Semiconductor).
  • Stabilité de la fréquence : Assurée par un faible dérive de température et de tension.
  • Faible consommation d’énergie : Adapté aux applications où la conservation de l’énergie est primordiale.
  • Faible coût : Disponible à un prix abordable, en faisant un choix économique pour de nombreux projets.
  • Compatibilité avec une large gamme d’applications : Convient aux minuteries, aux oscillateurs, aux générateurs de fréquence, aux déclencheurs, etc.
  • Fiabilité et robustesse : Conçu pour résister à des conditions environnementales variées et à des environnements industriels difficiles.

Applications du NE555

La polyvalence du NE555 en fait un choix incontournable pour une multitude d’applications électroniques, démontrant sa pertinence dans des domaines aussi variés que critiques. Les minuteries, par exemple, trouvent une utilisation répandue dans les systèmes de contrôle d’éclairage, les appareils électroménagers et même les jouets électroniques, où des temporisations précises sont nécessaires pour coordonner les actions. Dans ces contextes, la capacité du NE555 à générer des signaux temporisés avec une précision remarquable, grâce à des valeurs typiques de résistance allant de quelques kilo-ohms à plusieurs mégohms et des condensateurs variant de quelques picofarads à des dizaines de microfarads, en fait un choix fiable et efficace.

Les oscillateurs constituent une autre application clé du NE555, utilisés pour générer une variété de formes d’onde telles que des signaux carrés, triangulaires ou sinusoïdaux. Ces circuits oscillants sont indispensables dans les applications audio, où des fréquences précises sont nécessaires pour la reproduction du son, ainsi que dans les systèmes de communication, où la modulation de fréquence est utilisée pour transmettre des informations.

Dans les circuits de contrôle et de sécurité, le NE555 est souvent utilisé comme déclencheur pour activer des événements spécifiques en réponse à des conditions prédéfinies. Son fonctionnement stable et sa réponse rapide en font un choix idéal pour cette application critique, où la précision et la fiabilité sont essentielles.

Enfin, dans les radios et les systèmes de communication sans fil, le NE555 est utilisé comme convertisseur de fréquence pour modifier les signaux de fréquence, facilitant ainsi la transmission et la réception d’informations. Cette capacité à manipuler les fréquences avec précision est cruciale pour assurer la qualité et la fiabilité des communications dans ces applications vitales.

Optimiser l’utilisation du NE555 : Solutions pour surmonter les anomalies

Le circuit intégré NE555, bien qu’étant un composant polyvalent et largement utilisé dans une multitude d’applications électroniques, peut parfois présenter certaines anomalies dans certains montages. Ces anomalies, bien que rares, peuvent être source de confusion et de problèmes de fonctionnement pour les concepteurs et les ingénieurs électroniques. Heureusement, de nombreuses solutions correctives existent pour atténuer ou résoudre ces problèmes.

L’une des anomalies les plus courantes du NE555 est liée à sa sensibilité aux variations de tension d’alimentation. En effet, des fluctuations de tension importantes peuvent affecter la précision de la temporisation du circuit. Pour remédier à cela, il est recommandé d’utiliser un régulateur de tension en amont du NE555 pour fournir une tension d’alimentation stable et régulée, garantissant ainsi un fonctionnement optimal du circuit.

Une autre anomalie fréquemment rencontrée concerne la stabilité de la fréquence de temporisation du NE555. Dans certains cas, des variations de température ou de tension peuvent entraîner des dérives de fréquence indésirables. Pour corriger ce problème, l’utilisation de composants de haute qualité et la mise en place de techniques de compensation de température peuvent être nécessaires. De plus, l’ajout d’une boucle de contre-réaction pour réguler la fréquence peut contribuer à améliorer la stabilité du circuit.

Parfois, des interférences électromagnétiques externes peuvent également perturber le fonctionnement du NE555, entraînant des dysfonctionnements ou des comportements inattendus. Dans de tels cas, l’ajout de filtres RF ou de blindages autour du circuit peut aider à réduire les interférences et à améliorer la fiabilité du système.

Enfin, il est important de noter que la qualité des composants externes utilisés dans le montage du NE555 peut également avoir un impact significatif sur son fonctionnement. Des résistances et des condensateurs de mauvaise qualité peuvent introduire des erreurs de temporisation ou des instabilités dans le circuit. Il est donc recommandé d’utiliser des composants de haute qualité et de bien respecter les spécifications du fabricant lors de la conception des circuits avec le NE555.

En conclusion, bien que le NE555 soit un composant extrêmement polyvalent et fiable, il est important de prendre en compte les éventuelles anomalies et de mettre en œuvre les solutions correctives appropriées pour garantir un fonctionnement optimal du circuit dans toutes les conditions. En suivant les bonnes pratiques de conception et en utilisant des composants de qualité, il est possible d’exploiter pleinement le potentiel du NE555 dans une large gamme d’applications électroniques.
