Réaliser un grand afficheur 7 segments

Partagez cet article / informez vos amis
4.8
(4)

7-segment-1Ce projet a été conçu pour divers usages comme une montre digitale ou un chronomètre digital. Tous les segments sont constitués de 14 LED ultra brillants de 5 mm sauf le segment utilisé pour afficher le point qui en compte seulement 4. Ce module explique comment réaliser l’affichage pour chaque chiffre, mais il est possible de réaliser jusqu’à 8 chiffres. Au choix, on peut utiliser pour chaque chiffe un circuit imprimé avec trois interrupteurs ainsi qu’un photo-coupleur. Un microcontrôleur PIC permet de gérer toutes les actions accomplies pour ce projet. Il est possible de le remplacer par n’importe quel microcontrôleur à 28 broches.

Voir tous les afficheurs 7 segments sur Amazon

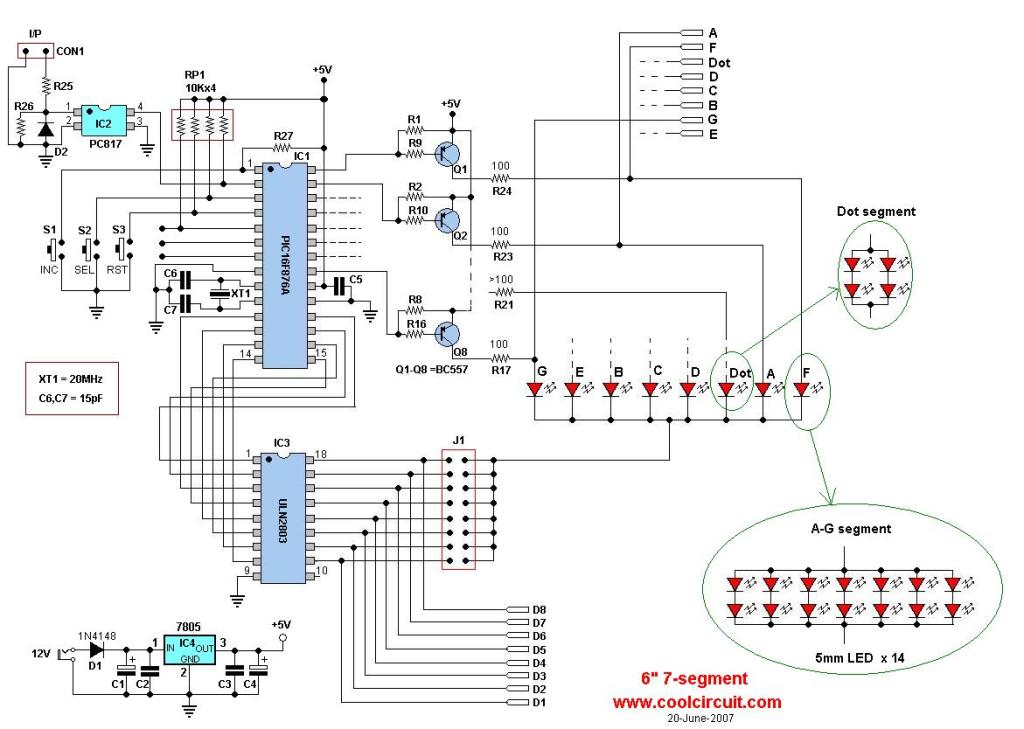

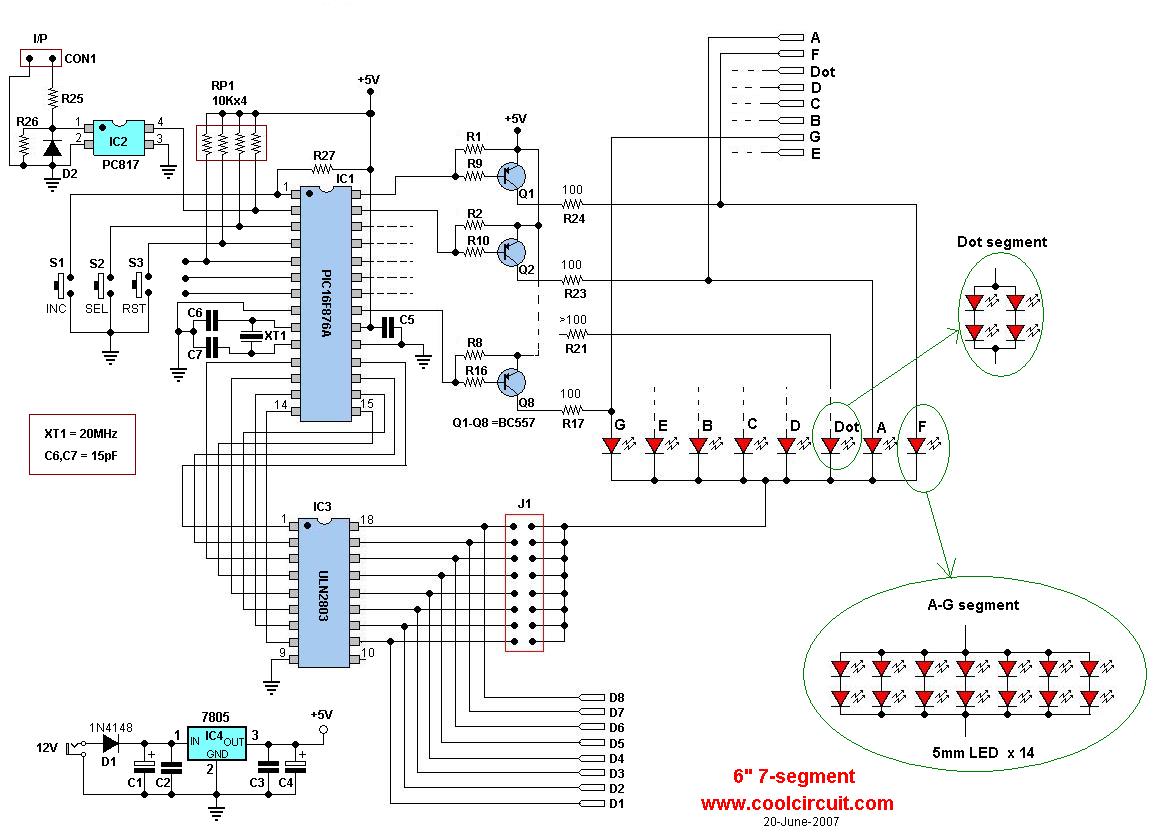

Schéma afficheur 7 segments:

schematic

Circuits imprimés et implantations des composants

Téléchargements circuits imprimés

Téléchargements schéma implantation des composants

Source: coolcircuit.com – CC
