TBA 820 M Amplificateur audio 1,2 W
Le TBA820M est un circuit intégré amplificateur audio de faible puissance conçu pour offrir une solution simple et fiable dans des applications domestiques et éducatives. Il est particulièrement apprécié pour sa facilité d’intégration dans des systèmes audio de petite taille, tels que des radios portables, des mini-chaînes stéréo, des lecteurs MP3 ou des kits éducatifs. Ce composant est capable de fournir une puissance de sortie de l’ordre de 3 watts sous 8 ohms avec une alimentation comprise entre 8 et 18 volts, ce qui le rend adapté à de nombreuses configurations audio de faible à moyenne puissance. Sa consommation réduite et sa protection intégrée contre les surcharges et les courts-circuits assurent une utilisation sécurisée et durable, même dans des environnements domestiques où la fiabilité est primordiale. Le TBA820M est donc idéal pour les concepteurs souhaitant réaliser des circuits audio compacts sans recourir à des configurations complexes ou à des étages de sortie externes coûteux.

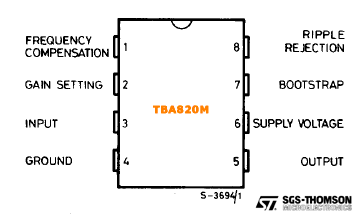

Architecture interne et principe de fonctionnement
L’architecture interne du TBA820M repose sur un amplificateur de classe AB intégré, capable d’amplifier des signaux audio de faible amplitude tout en limitant la distorsion harmonique. Le circuit dispose d’un étage d’entrée différentiel qui assure une bonne immunité aux bruits et aux interférences, suivi d’un étage de gain en tension et d’un étage de sortie push-pull permettant de délivrer un courant suffisant pour alimenter des haut-parleurs de 8 ou 4 ohms. La distorsion harmonique totale reste typiquement inférieure à 0,5 % à 1 kHz, ce qui garantit un son clair et fidèle pour les applications domestiques. Le composant intègre également des protections thermiques et contre les surcharges, assurant que le montage reste stable même en cas de conditions de charge difficiles ou d’alimentation fluctuante.
Alimentation et plage de tension
Le TBA820M est conçu pour fonctionner avec une alimentation continue comprise entre 8 et 18 volts, ce qui permet de l’utiliser avec des batteries rechargeables, des blocs secteur stabilisés ou des alimentations régulées classiques. Une alimentation de 12 volts est souvent recommandée pour obtenir un compromis optimal entre puissance de sortie et dissipation thermique. La consommation à vide du circuit reste faible, typiquement de 20 à 30 milliampères, et elle augmente proportionnellement à la puissance délivrée au haut-parleur, pouvant atteindre 0,8 ampère en pleine charge à 12 volts pour un haut-parleur de 8 ohms. Cette faible consommation en mode veille et l’efficacité énergétique de la classe AB rendent le TBA820M idéal pour des applications portables ou alimentées par batterie.

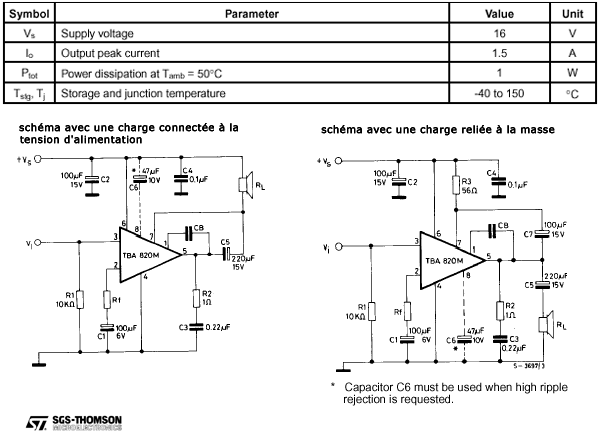

Étape d’entrée et adaptation du signal
Le signal audio d’entrée doit être appliqué à travers un condensateur de liaison, généralement de 10 microfarads, qui bloque toute composante continue et protège le circuit intégré. Une résistance d’entrée de 22 kilo-ohms ou plus est recommandée pour adapter l’impédance du signal provenant de la source audio. L’étage d’entrée du TBA820M est conçu pour amplifier des signaux de faible amplitude compris entre 200 millivolts et 1 volt efficace, ce qui correspond aux sorties typiques des lecteurs audio, des radios ou des préamplificateurs. La configuration interne permet de stabiliser le gain à environ 50 à 60 fois en tension, offrant un niveau de sortie suffisant pour des haut-parleurs de petite et moyenne puissance.
Étape de sortie et puissance délivrée
L’étage de sortie du TBA820M est capable de fournir une puissance continue de 3 watts sous 8 ohms avec une distorsion minimale. Les transistors de sortie internes sont montés en push-pull pour améliorer l’efficacité et limiter la dissipation thermique. Le circuit peut piloter des haut-parleurs de 4 ohms avec une puissance réduite de 2 watts, ce qui reste suffisant pour des applications portables ou des mini-systèmes audio. Des condensateurs de découplage, typiquement de 100 microfarads, sont utilisés pour stabiliser l’alimentation et éliminer les fluctuations de tension qui pourraient affecter la qualité sonore. L’étage de sortie intègre également une protection contre les courts-circuits sur la charge, garantissant la sécurité de l’amplificateur et du haut-parleur.
Filtrage et réduction des parasites
Pour assurer une qualité audio optimale, le montage inclut des composants de filtrage et de stabilisation. Des condensateurs de 0,1 microfarad placés entre l’alimentation et la masse réduisent les parasites haute fréquence et les interférences provenant de l’alimentation ou de l’environnement. Le choix de composants de précision et la disposition soignée des pistes sur le circuit imprimé permettent de limiter les bruits et d’obtenir un signal clair, exempt de bourdonnements ou de distorsions indésirables. Ces mesures de filtrage sont particulièrement importantes dans les applications portables ou dans les environnements électriquement bruyants.
Applications pratiques du TBA820M
Le TBA820M est largement utilisé dans les radios portables, les mini-chaînes stéréo, les lecteurs MP3 et les kits éducatifs. Il peut également être intégré dans des projets DIY pour créer des amplificateurs de bureau, des systèmes audio pour ordinateurs ou des dispositifs de mesure sonore. Grâce à sa simplicité et à son faible nombre de composants externes nécessaires, il constitue un excellent choix pour les étudiants et les amateurs souhaitant apprendre les bases de l’amplification audio. Les concepteurs peuvent facilement adapter le montage pour différentes plages de tension ou différentes puissances de sortie en ajustant les résistances et les condensateurs de filtrage.
Conclusion technique
Le TBA820M représente une solution fiable, compacte et économique pour l’amplification audio de faible à moyenne puissance. Sa conception intégrée, comprenant un étage d’entrée différentiel, un gain en tension stabilisé et un étage de sortie push-pull, permet d’obtenir un son clair avec une distorsion minimale et une faible consommation énergétique. Les protections intégrées contre la surchauffe et les courts-circuits assurent une utilisation sécurisée et durable, tandis que sa compatibilité avec des alimentations comprises entre 8 et 18 volts offre une grande flexibilité pour diverses applications domestiques et portables. Grâce à ces caractéristiques, le TBA820M reste un choix privilégié pour les amateurs, les étudiants et les concepteurs professionnels souhaitant développer des solutions audio compactes et performantes.
