Télécommande infrarouge 8 canaux

3.7
(3)

A l’aide de cette télécommande infrarouge vous pouvez contrôler jusqu’à 8 appareils. Les codes de contrôle sont envoyés au format RC5 a l’aide d’un émetteur infrarouge d’une fréquence d’environ 38 kHz.

L’émetteur est alimenté par une pile CR2016 de 3V.
Le processeur reste en mode veille si aucun touche n’est appuyé cela est nécessaire pour réduire la consommation  électrique et prolongée la vie de la batterie.
Le processeur mis en action si on appui sur n’importe quel touche ce qui entraînera l’envoi du code qui sera décrypté et accepté par le récepteur
Deux PIC16F630 sont utilisés pour contrôler toutes les fonctions de la télécommande.

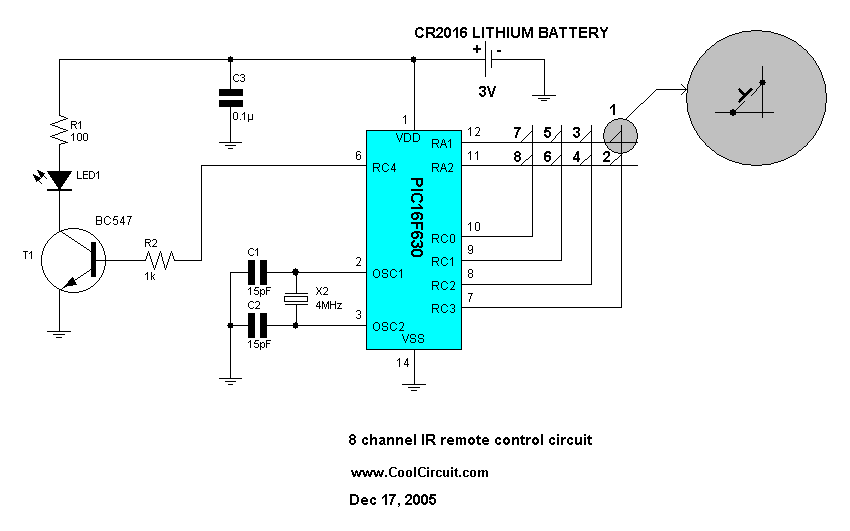

Schéma émetteur

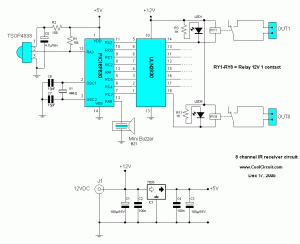

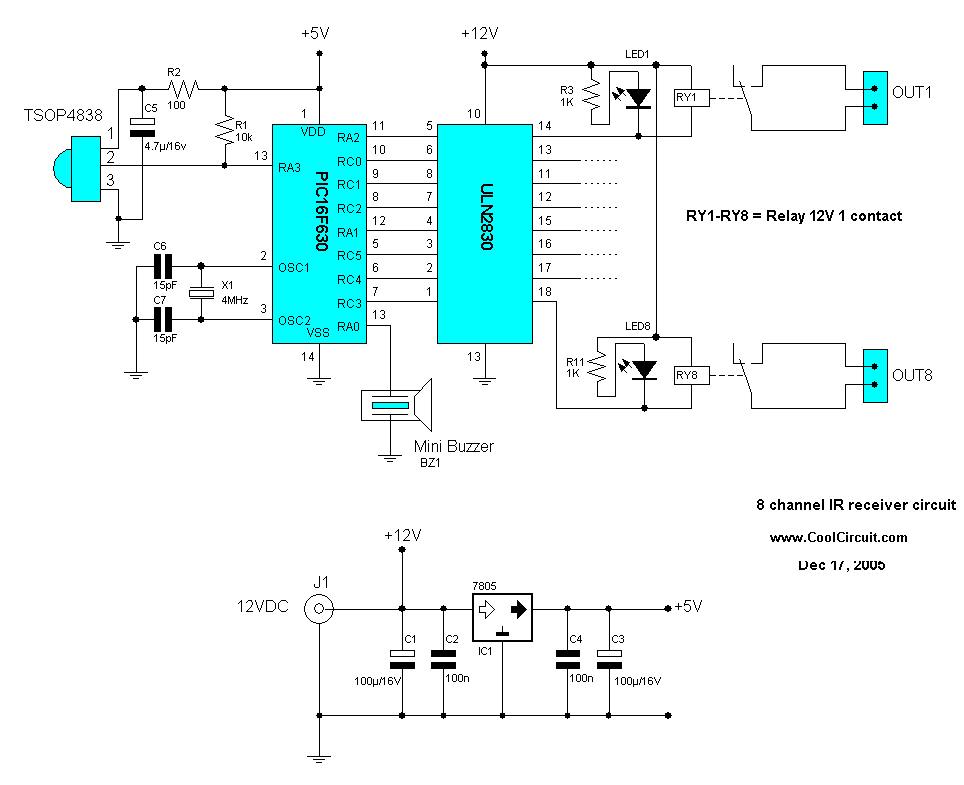

telecommande - pic16f630Schéma récepteur

telecommande-pic16f630 - uln2830
Source: coolcircuit.com – CC
