Testeur de télécommande infrarouge

5
(2)

Le testeur de télécommande infrarouge est un projet simple et pratique qui offre une solution efficace pour vérifier le bon fonctionnement des télécommandes. En utilisant le module de détection infrarouge GP1U52X, ce circuit peut détecter les signaux infrarouges émis par les télécommandes de télévisions et de lecteurs vidéo. Lorsqu’un bouton de la télécommande est pressé, le module génère une pulsation de 5 volts correspondant au code numérique associé à ce bouton. Cela permet de confirmer si la télécommande émet bien les signaux attendus. Ce projet peut être réalisé avec des composants électroniques facilement disponibles et ne nécessite pas de compétences avancées en électronique. Il constitue ainsi un outil précieux pour les amateurs et les professionnels soucieux de garantir le bon fonctionnement des télécommandes infrarouges. Grâce à sa conception simple et efficace, ce testeur peut être intégré dans des applications de dépannage électronique ou être utilisé comme outil de test dans les environnements domestiques ou professionnels.

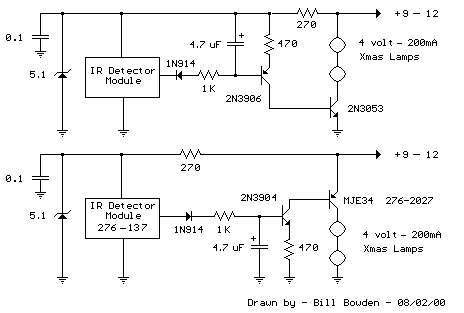

schema-testeur-telecommande

Dans le circuit de base décrit, la sortie du module de détection infrarouge est généralement maintenue à un niveau bas lorsque aucun signal n’est détecté. Cependant, dès qu’un signal infrarouge est détecté, la sortie du module passe à un niveau haut continu et positif. Cette caractéristique permet une détection claire et précise des signaux émis par les télécommandes. Il convient de noter que certains modules de détection infrarouge sont dotés d’une sortie inversée, c’est-à-dire que la sortie est initialement élevée et devient basse en présence d’un signal. Ces différentes configurations offrent une flexibilité dans la conception des circuits électroniques en fonction des besoins spécifiques du projet. Ainsi, en choisissant le module approprié, il est possible d’adapter le fonctionnement du testeur de télécommande selon les exigences de l’application.

Pour plus de détails vous pouvez suivre ce lien: freecircuits.wikidot.com – CC
