Thermomètre Intérieur et extérieur avec afficheur LCD 2×16

0
(0)

Le circuit est basé sur un microcontrôleur 16F873A. avec un programme qui assure la mesure de la température intérieure et extérieure.

Les DS18B20 sont utilisées pour mesurer la température et communiquent avec le pic avec un ensemble de données numériques
Ces capteurs de température ont une précision de 9-10 bits, et la plage de mesure est de -55 º C à 125 º C, avec une marge d’erreur de 0,5 degrés Celsius. Chaque capteur est fabriqué avec un numéro de série de 64 bits utilisé pour connecter plusieurs capteurs en parallèle, mais en utilisant seulement une broche du microcontrôleur et de bus de données.

L’écran utilisé est un LCD 2×16 avec contrôleur Hitachi HD44780 ou compatible.
Nous avons utilisé une communication 4-bit, pour afficher des données sur l’écran. La broche RW de l’écran doit être reliée à la terre. En outre, le contraste de l’écran LCD (V0) est faite par réglables 10K résistances R2.
La résistance R4 assure la protection des LED, elle limite le courant pour qu’il ne dépasse pas le nécessaire.

dallas18b20

Le circuit est alimenté avec une tension de 5 volts et la consommation est de 20 milliampères.

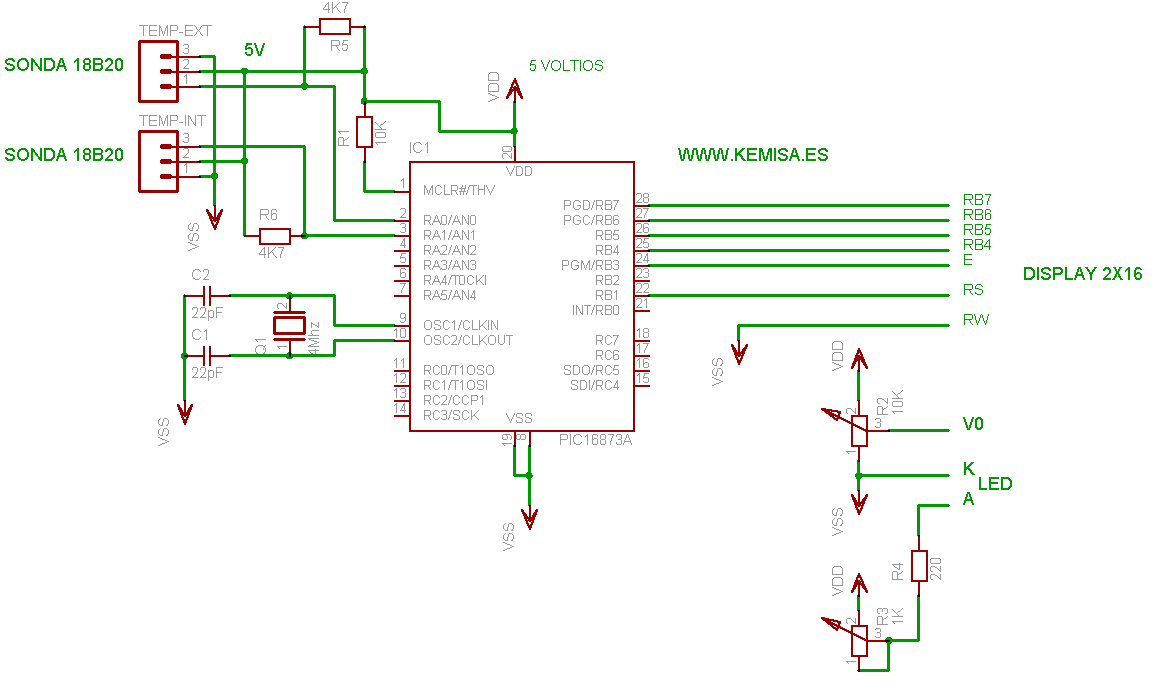

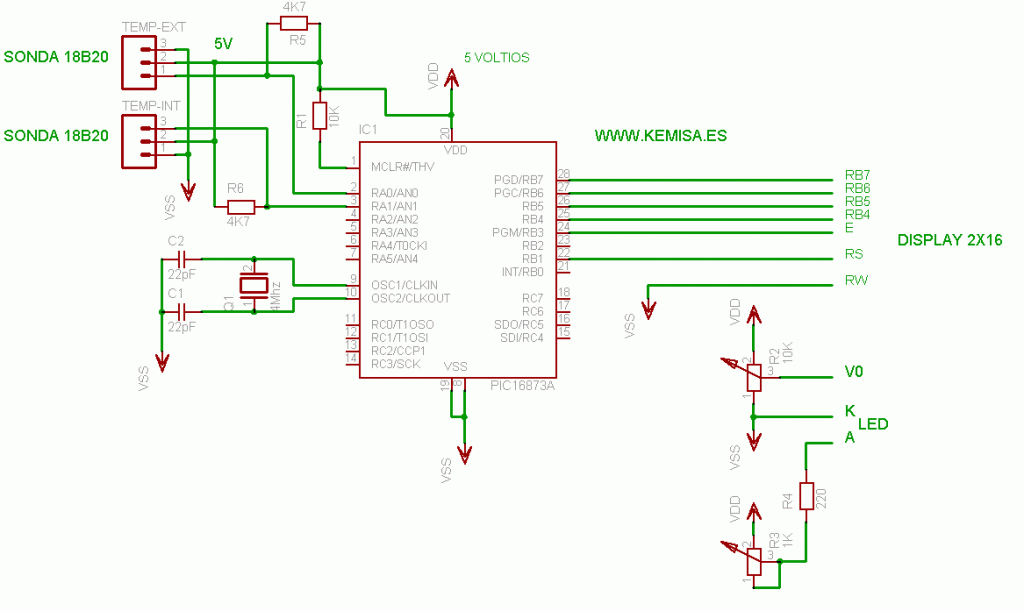

Schéma

thermometre-i-e



Source: kemisa.es | CC
