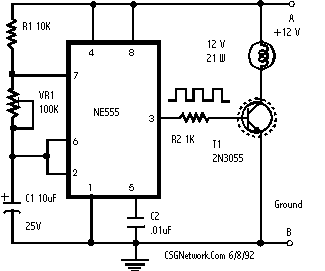

Ce montage électronique est présenté comme un projet de loisirs éducatif destiné aux passionnés souhaitant découvrir ou approfondir le fonctionnement du célèbre circuit intégré NE555. Ici, le composant est configuré en mode multivibrateur astable, ce qui lui permet de produire en continu un signal carré sans déclenchement externe. Ce signal entraîne l’allumage et l’extinction périodiques d’une charge électrique. Contrairement aux montages classiques conçus pour des LED, ce schéma est spécifiquement adapté pour piloter une petite ampoule clignotante.

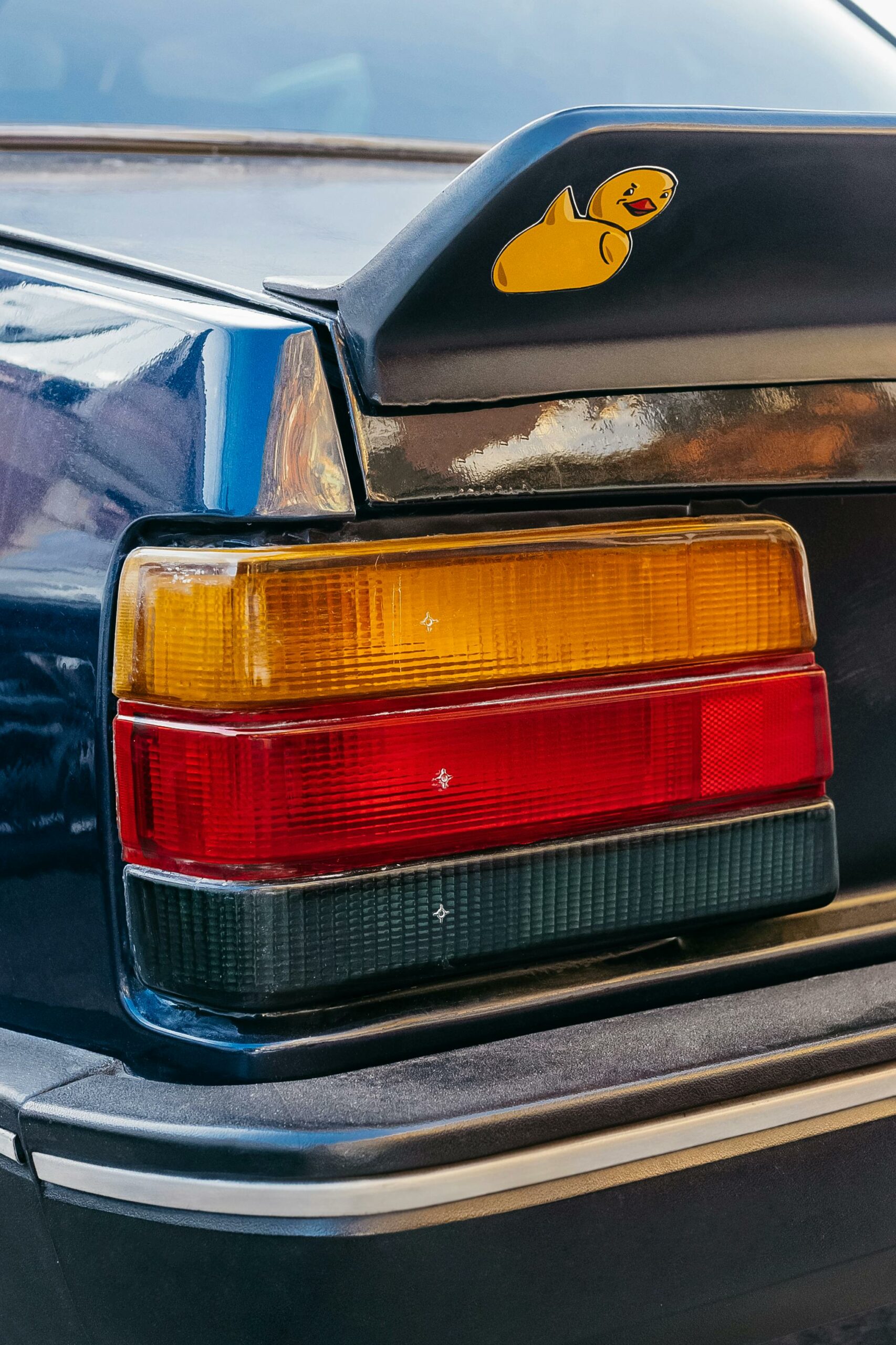

L’application typique consiste à créer un effet de feux de freinage clignotants sur un véhicule ou une remorque. Dès que la pédale de frein est actionnée, l’ampoule reliée au circuit clignote à intervalles réguliers, augmentant la visibilité et la sécurité en attirant l’attention des conducteurs qui suivent. La fréquence du clignotement est réglable grâce à la résistance variable VR1, tandis que le condensateur C1 permet d’allonger le cycle jusqu’à un clignotement toutes les 10 secondes environ.
Ce circuit clignotant 555 est facile à réaliser, nécessite peu de composants et constitue une excellente base pour d’autres projets : avertisseurs visuels, feux décoratifs ou signaux lumineux d’avertissement. Avant toute installation sur route, vérifiez toutefois la législation locale concernant les feux clignotants afin d’éviter toute sanction.
En résumé, ce montage NE555 en multivibrateur astable est une occasion idéale pour apprendre, expérimenter et personnaliser vos effets lumineux, que ce soit pour un usage pédagogique, décoratif ou dans un cadre privé.
Source: circuits.wikidot.com – CC
