Réaliser une sirène avec le circuit NE555

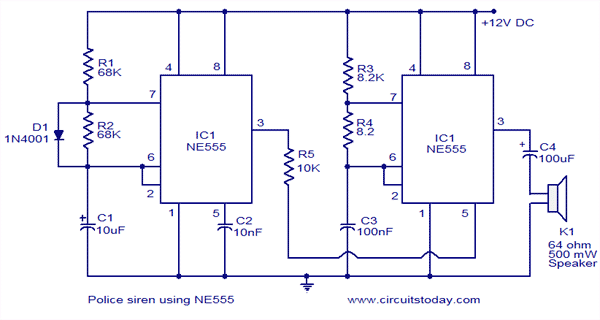

C’est un schéma d’une sirène de police basée sur le circuit intégré NE555

Le schéma présente une sirène électronique de type « police » utilisant deux circuits intégrés NE555 alimentés en 12 V DC. Ce montage repose sur une conception simple et efficace où chaque temporisateur joue un rôle précis dans la génération du son. Le premier NE555 fonctionne comme un oscillateur basse fréquence, commandé par deux résistances de 68 k?, une diode 1N4001 et un condensateur de 10 µF. Cet ensemble détermine la fréquence de modulation lente qui contrôle la variation de tonalité du second oscillateur.

Le second NE555 agit comme un oscillateur audio dont la fréquence varie selon la tension issue du premier circuit. Les résistances de 8,2 k?, le potentiomètre de 10 k? et les condensateurs de 100 nF règlent la fréquence du son produit. La sortie de ce second oscillateur est directement reliée à un haut-parleur de 64 ohms et 500 mW, générant un signal sonore puissant et distinctif. Le condensateur électrolytique de 100 µF, placé en sortie, aide à stabiliser la tension et à filtrer les variations indésirables, assurant une reproduction sonore fluide.

Les condensateurs de découplage répartis dans le circuit limitent les parasites électriques et stabilisent le fonctionnement global. Ce montage, tout en restant compact, offre une bonne stabilité et une large compatibilité avec différents types de haut-parleurs de faible puissance. Grâce à l’utilisation de composants courants et bon marché, cette sirène est particulièrement adaptée aux projets pédagogiques, aux alarmes ou aux signalisations sonores. Le résultat final est un dispositif fiable, simple à construire et capable de reproduire fidèlement le son typique des sirènes de police grâce à la modulation dynamique entre les deux NE555.

Source: circuitstoday.com – CC
