Retardateur retour tension secteur a base de NE555

4.4
(7)

Le montage sert à retarder le retour de tension après une coupure de courant électrique, ce montage protège nos appareils suite a un retour de tension secteur qui cause par fois des dégâts importants sur les appareils sensibles branchez directement sur le réseau électrique. Ce montage est basé sur le circuit intégré NE555.

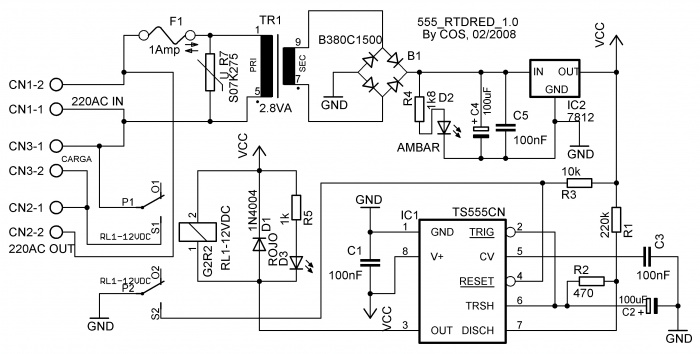

schéma: retardateur2

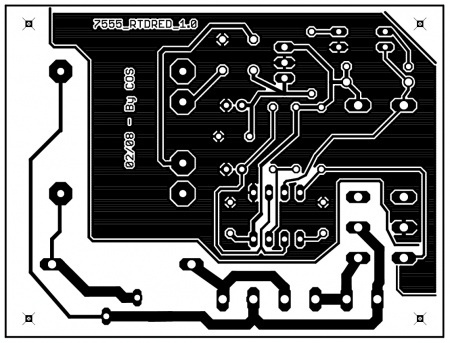

Circuit imprimé

retardateur4

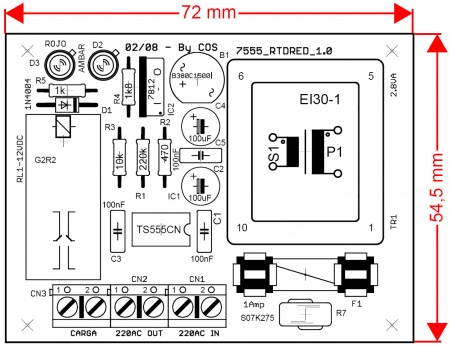

Implantation des composants

retardateur5

Liste des composants:

* B1: Pont redresseur B380C1500
* C1: Condensateur 100nF CERAMICO, MKT, MKP
* C2: Condensateur 100uF/25V ELECTROLITICO
* C3: Condensateur 100nF CERAMICO, MKT, MKP
* C4: Condensateur 100uF/25V ELECTROLITICO
* C5: Condensateur 100nF CERAMICO, MKT, MKP
* CN1: Bornier 5mm PIN, TIPO AK500/2
* CN2: Bornier 5mm PIN, TIPO AK500/2
* CN3: Bornier 5mm PIN, TIPO AK500/2
* D1: Diode 1N4004
* D2: LED 3MM AMBAR
* D3: LED 3MM ROJO
* F1: Fusible 1A pour circuit imprimé avec couvercle de protection
* IC1: Circuit intégré CMOS TS555CN
* IC2: Circuit intégré LM7812CV
* R1: Résistance 220k, 1/4W
* R2: Résistance 470, 1/4W
* R3: Résistance 10k, 1/4W
* R4: Résistance 1k8, 1/4W
* R5: Résistance 1k, 1/4W
* R7: Varistor 275V
* RL1-12VDC: Relais OMRON G2R-2
* TR1: Transformateur ARISTON TR-4112 2.4VA 230V/12V

Source: ucontrol.com.ar – creative commons
