Alarme simple pour porte
Ce montage présente une alarme simple et compacte conçue pour fonctionner à partir d’une petite alimentation universelle AC-DC, ce qui la rend pratique pour une utilisation domestique ou dans de petits systèmes de sécurité. Le cœur du circuit repose sur deux oscillateurs, identifiés sous les appellations IC1a et IC1b, qui travaillent en combinaison pour produire un signal sonore caractéristique.
Le premier oscillateur, IC1a, génère une fréquence rapide, tandis que le second, IC1b, fonctionne à une fréquence plus lente. Ces deux signaux sont ensuite combinés à l’aide de la porte logique IC1c, créant ainsi un effet sonore distinct sous la forme d’une séquence « pip-pip-pip ». Ce type de tonalité attire l’attention sans pour autant évoquer le son puissant ou agressif d’une sirène d’alarme traditionnelle. L’objectif du concepteur est de produire un signal d’avertissement discret, suggérant à la personne qui entre qu’elle a été détectée — d’où l’impression subtile de « vous avez été remarqué ».
Ce choix de conception rend le dispositif particulièrement adapté aux situations où une alerte modérée est préférable à une alarme bruyante, par exemple dans un bureau, un magasin ou une habitation. Le son émis par le disque piézoélectrique S1 est clair et facilement reconnaissable, tout en restant peu intrusif.
Le montage offre également une flexibilité d’utilisation : si l’on souhaite un avertissement visuel plutôt que sonore, le disque piézo peut être remplacé par une diode électroluminescente (LED). Dans ce cas, la LED doit être montée en série avec une résistance de 1 k? afin de limiter le courant et d’éviter toute détérioration du composant. Ce remplacement transforme alors l’alarme en indicateur lumineux, utile dans des environnements où le silence est nécessaire ou pour signaler discrètement l’ouverture d’une porte ou d’une fenêtre.
Grâce à sa conception simple, son faible coût et sa consommation réduite, ce montage d’alarme constitue une solution efficace pour la surveillance de base. Il peut être intégré à différents types d’installations et ne requiert qu’un nombre limité de composants, tout en garantissant une réponse immédiate à toute ouverture détectée.

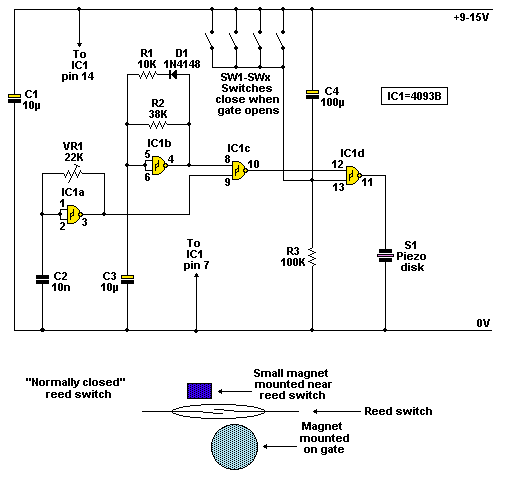

Schéma:
Source: circuits.wikidot.com – CC
