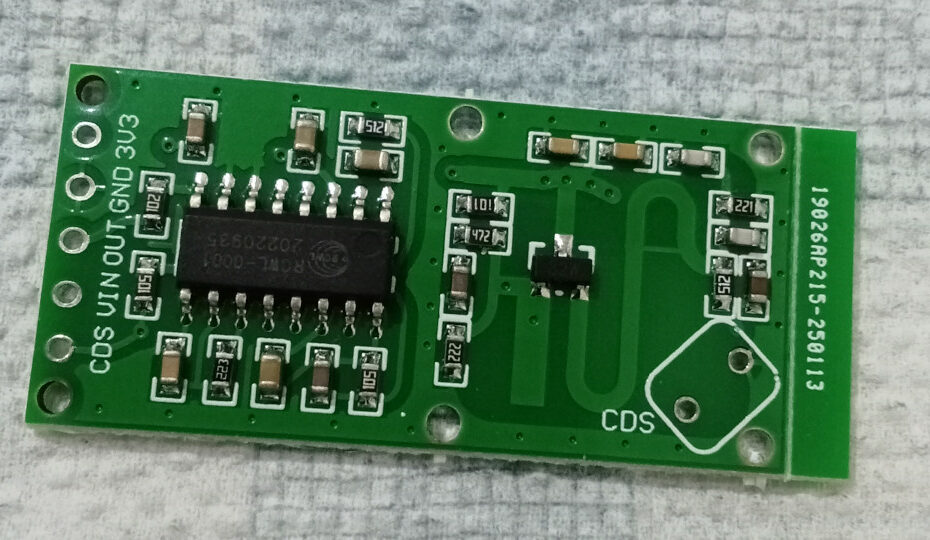

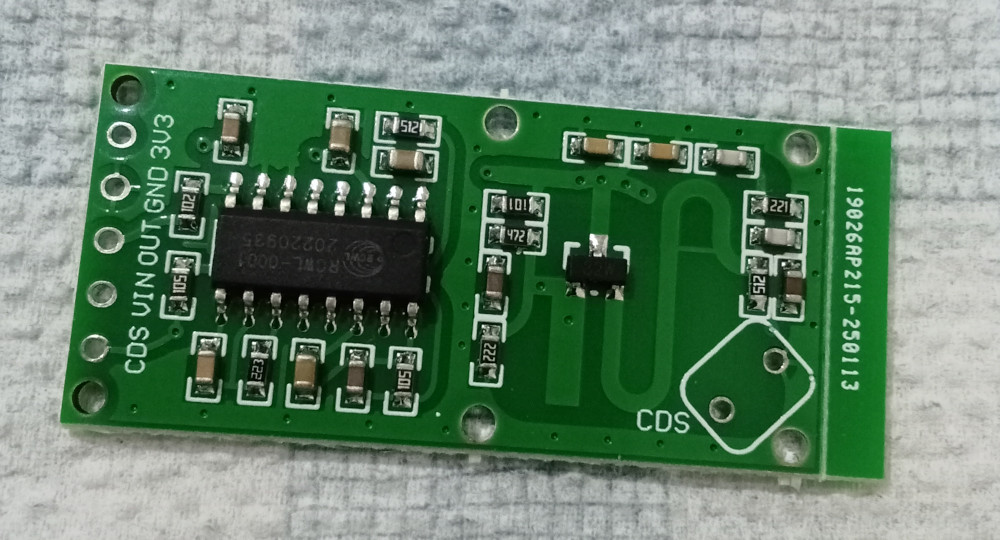

Le RCWL-0516 est un capteur radar Doppler qui a trouvé une place importante dans l’univers des systèmes de détection de mouvement. Contrairement aux détecteurs infrarouges passifs, il n’a pas besoin de percevoir la chaleur corporelle pour identifier un mouvement. Il émet des micro-ondes à une fréquence d’environ 3,2 GHz et analyse le retour de ces ondes lorsqu’elles sont réfléchies par des objets en mouvement. Cette technologie lui permet de fonctionner à travers certains matériaux minces comme le verre ou certains plastiques, ce qui le rend particulièrement adapté pour l’automatisation de l’éclairage, la sécurité domestique, la détection de présence dans des boîtiers ou le déclenchement d’appareils connectés via Arduino, ESP8266 ou d’autres microcontrôleurs.
Principe de fonctionnement basé sur l’effet Doppler

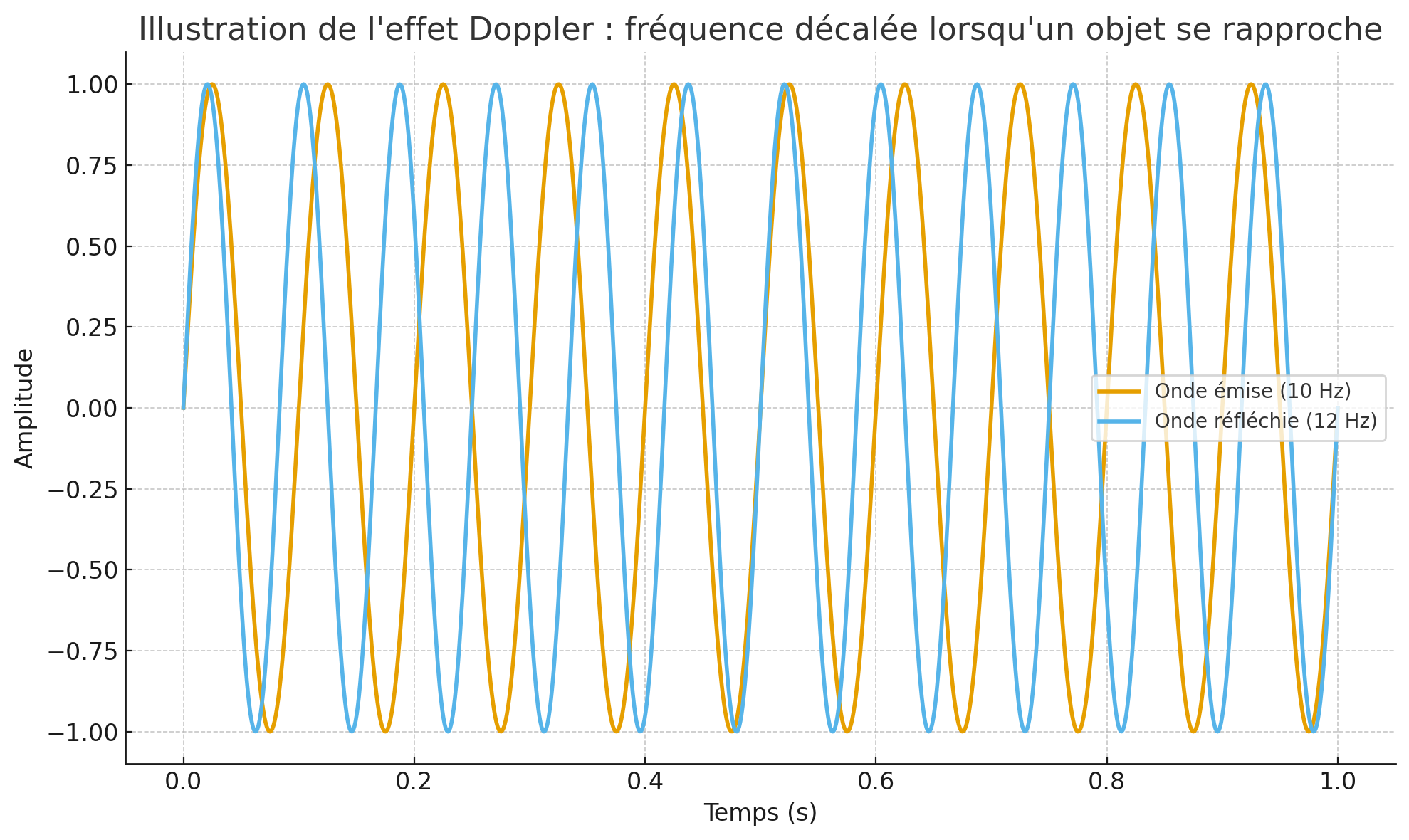

Le principe de fonctionnement du RCWL-0516 repose sur l’effet Doppler. Le module émet un signal micro-onde continu et mesure la variation de fréquence des ondes réfléchies par les objets qui se déplacent dans son champ. Lorsqu’un mouvement est détecté, la sortie numérique passe à l’état haut, généralement 3,3 V, pendant une durée typique d’environ deux secondes qui peut être modifiée par ajout de composants externes. L’alimentation peut varier de 4 à 28 V en courant continu, ce qui simplifie son intégration dans des projets variés. Sa consommation est faible, autour de 2,5 à 3 mA, ce qui permet une utilisation continue sans grever la consommation globale d’un système. Sa portée de détection est typiquement comprise entre 3 et 7 m, avec un angle de couverture proche de 360°, ce qui le distingue des capteurs à faisceau étroit. Ces valeurs sont issues des fiches techniques et des tests réalisés par la communauté de développeurs électroniques.
Avantages principaux du RCWL-0516
L’un des principaux avantages du RCWL-0516 est sa capacité à détecter des objets en mouvement indépendamment de leur température. Cela signifie qu’il peut identifier le passage d’un véhicule, le déplacement d’un animal ou l’approche d’une personne même si la température ambiante est proche de celle du corps humain. Il offre également une couverture plus large qu’un capteur infrarouge passif classique. Son alimentation tolérante de 5 à 28 V le rend compatible avec différents systèmes d’alimentation. De plus, son coût est faible et son intégration facile grâce à une sortie numérique exploitable directement par les microcontrôleurs. Pour les projets d’automatisation domestique ou industrielle, il constitue donc une solution simple et fiable pour déclencher des actions lorsqu’un mouvement est détecté.
Limites et précautions d’utilisation
Ce module a aussi des limites qu’il faut connaître. Sa portée et sa sensibilité peuvent varier selon l’environnement et la présence d’obstacles. Certains utilisateurs signalent des faux déclenchements liés à des ventilateurs, rideaux ou vibrations qui modifient légèrement l’écho radar. Il ne fournit aucune indication sur la distance exacte ou l’angle précis de l’objet détecté, se contentant de signaler la présence d’un mouvement. Comme il émet des micro-ondes, même à très faible puissance, il faut s’assurer que son utilisation reste conforme aux réglementations locales sur les dispositifs radio. Enfin, son signal étant continu, il peut être sujet à des interférences avec d’autres dispositifs émetteurs si ceux-ci opèrent dans des fréquences proches.
Tableau comparatif avec d’autres capteurs
Le tableau ci-dessous compare le RCWL-0516 avec d’autres capteurs utilisant des technologies différentes ou des radars de même famille. Il met en évidence les points forts et les points faibles de chaque solution afin d’aider au choix selon les besoins du projet.
| Technologie | Référence / type | Fréquence / principe | Tension d’alimentation | Portée typique | Angle de couverture | Consommation | Remarques |
|---|---|---|---|---|---|---|---|
| Radar Doppler | RCWL-0516 | 3,2 GHz Doppler | 4 à 28 V DC | 3 à 7 m | 360° | 2,5 à 3 mA | Détecte tout mouvement et traverse certains matériaux minces |
| Radar X-Band | HB100 | 10,525 GHz Doppler | 5 V DC | 10 à 15 m | Directionnel | 40 à 50 mA | Plus longue portée mais consommation plus élevée et faisceau étroit |
| Infrarouge passif | HC-SR501 | Rayonnement IR passif | 4,5 à 20 V DC | 3 à 7 m | 100° environ | < 50 ?A en veille | Très faible consommation mais ne traverse pas le verre et dépend de la chaleur corporelle |
| Ultrasons | HC-SR04 | Mesure de distance par ultrasons 40 kHz | 5 V DC | 4 à 5 m | Directionnel | 15 à 20 mA | Fournit une mesure de distance directe mais sensible aux matériaux et conditions ambiantes |
Comparaison et interprétation des résultats
Ce tableau montre que le RCWL-0516 se situe entre les capteurs PIR et les radars plus puissants comme le HB100. Il offre une couverture large et une détection indépendante de la chaleur tout en restant très peu consommateur d’énergie. Par rapport à un capteur infrarouge, il est plus sensible aux mouvements non humains et fonctionne derrière un vitrage. Par rapport à un radar HB100, il a une portée plus courte mais consomme beaucoup moins et reste plus simple à intégrer dans un montage grand public.
Conseils d’intégration et réglages pratiques
Pour tirer le meilleur parti du RCWL-0516, il est recommandé de tester sa sensibilité et sa portée dans l’environnement réel où il sera installé. Il est possible d’ajuster certains paramètres matériels comme la résistance et la capacité connectées aux broches prévues à cet effet afin de modifier la portée de détection et la durée de maintien du signal. Pour limiter les faux positifs, on peut combiner ce module avec un capteur infrarouge passif et ne déclencher une action que lorsque les deux détectent simultanément un mouvement. Cette approche hybride améliore considérablement la fiabilité des systèmes de détection automatisés.
Branchement du RCWL-0516

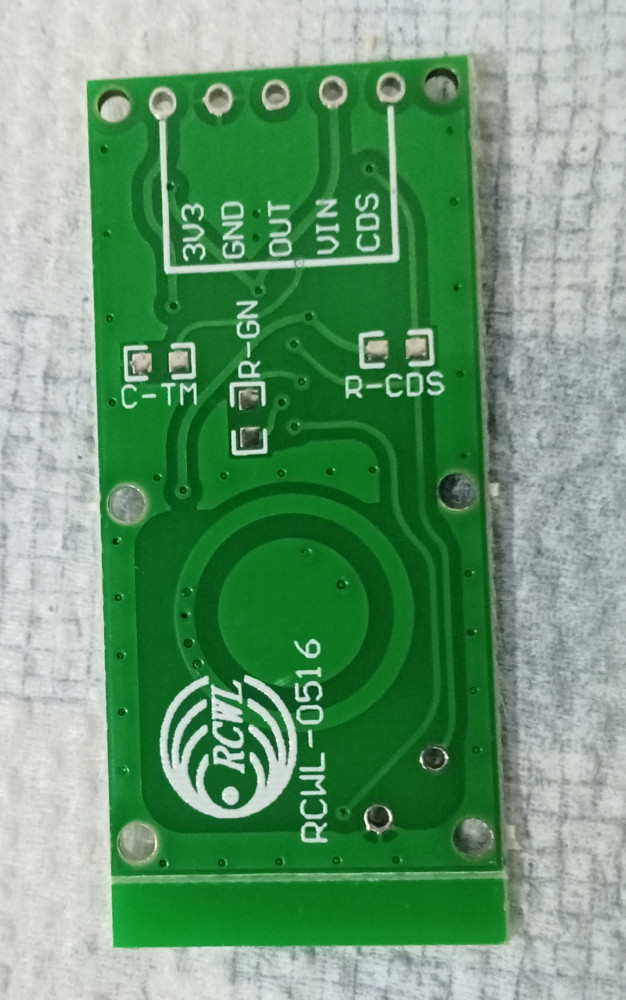

Pour utiliser le RCWL-0516, il suffit de l’alimenter et de relier sa sortie à l’entrée d’un microcontrôleur ou à un relais selon l’application. Le module possède généralement cinq broches étiquetées VIN, GND, OUT, CDS et 3V3. On connecte la broche VIN à une source d’alimentation continue comprise entre 4 et 28 V (5 V est courant pour les montages Arduino), et la broche GND à la masse du circuit. La broche OUT délivre un signal numérique haut à 3,3 V lorsqu’un mouvement est détecté ; elle doit donc être reliée à une entrée logique du microcontrôleur ou à un circuit de commande adapté. La broche 3V3 fournit une tension régulée de 3,3 V pouvant alimenter un capteur externe à faible consommation. Enfin, la broche CDS permet de brancher une photo-résistance pour inhiber le fonctionnement du capteur en pleine lumière, utile dans un montage d’éclairage automatique. Pour assurer une détection stable, il est recommandé de placer le module à distance des sources de chaleur, de vibrations et de champs électromagnétiques parasites, et de vérifier que le câblage est court et correctement alimenté.
Conclusion générale
Le RCWL-0516 est un module radar Doppler abordable et polyvalent qui apporte une solution simple pour la détection de mouvement. Il est idéal pour des projets où la couverture doit être large et la détection indépendante de la température de l’objet. Ses limites en termes de précision de localisation et sa sensibilité aux interférences imposent toutefois quelques précautions lors de son utilisation. En comparant ses caractéristiques à celles d’autres technologies comme les capteurs PIR, ultrasoniques ou d’autres radars, on peut choisir la meilleure option pour chaque application. Son faible coût, sa consommation réduite et sa compatibilité avec des microcontrôleurs courants en font un outil particulièrement intéressant pour les amateurs d’électronique et les concepteurs de systèmes automatisés.
